Разборка и сборка коробки передач и дефектовка ее деталей

Вам потребуются: торцовые головки «на 10», «на 13», «на 30», ключи «на 10», «на 13», «на 15», «на 22», ключ-шестигранник «на 6», отвертка с плоским лезвием, молоток, бородок, съемники, клещи для снятия стопорных колец, ударная отвертка, монтажная лопатка, нож.

1. Снимите коробку передач с автомобиля (см. «Снятие и установка коробки передач»).
Разборка и сборка коробки передач и дефектовка ее деталей

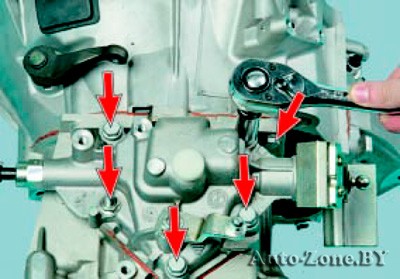

2. Выверните четыре болта и отверните одну гайку крепления механизма переключения передач.
Разборка и сборка коробки передач и дефектовка ее деталей

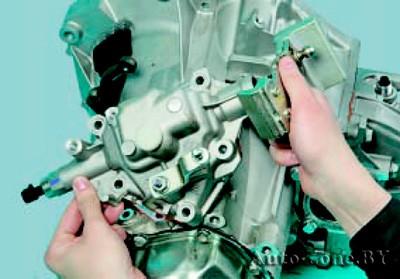

3. Поддев монтажной лопаткой прилив на корпусе механизма переключения передач…
Разборка и сборка коробки передач и дефектовка ее деталей
4. …снимите его с коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

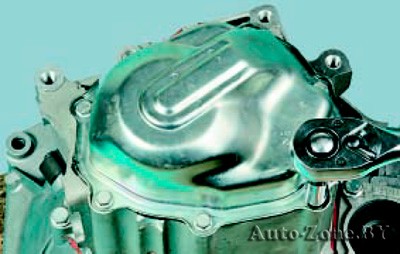

5. Установите коробку передач на картер сцепления вертикально и выверните болты крепления задней крышки к картеру коробки передач.

Разборка и сборка коробки передач и дефектовка ее деталей

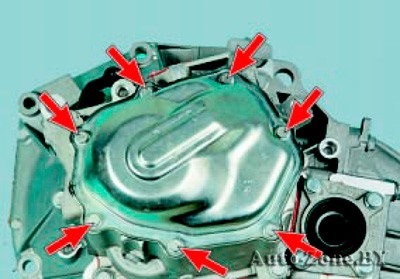

Так расположены болты крепления задней крышки коробки передач.

Разборка и сборка коробки передач и дефектовка ее деталей

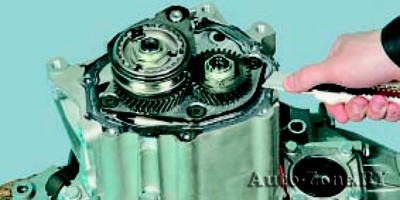

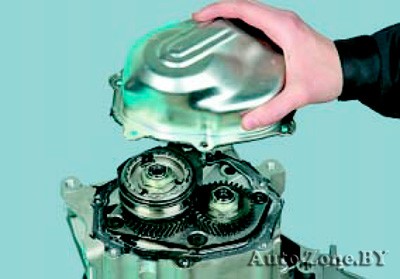

6. Вставляя по периметру крышки лезвие отвертки под отштамповку для болтов крепления и преодолевая сопротивление герметика, отделите заднюю крышку от картера коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

7. Выверните стопорный болт крепления вилки включения V передачи.

8. Выровняйте шестерни первичного и вторичного валов, включите вручную V передачу.
Разборка и сборка коробки передач и дефектовка ее деталей

9. C помощью бородка и молотка расконтрите гайку первичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей

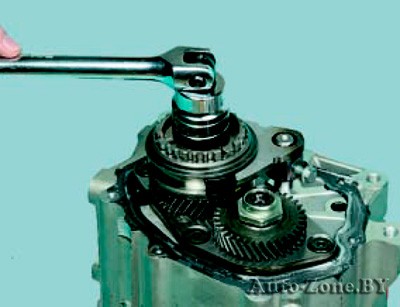

10. Отверните гайку крепления блока шестерен первичного вала…
Разборка и сборка коробки передач и дефектовка ее деталей

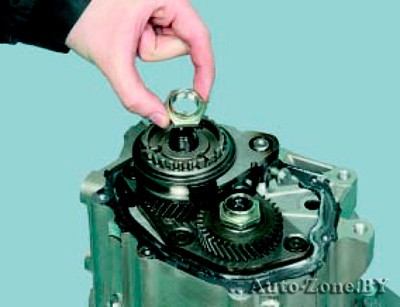

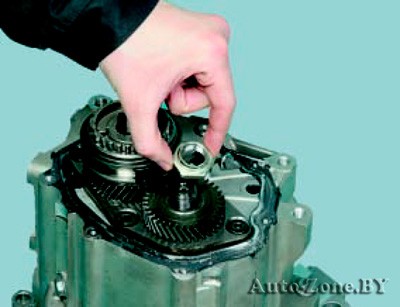

11. …и снимите ее с вала.
Разборка и сборка коробки передач и дефектовка ее деталей

12. Аналогично снимите гайку крепления блока шестерен вторичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей

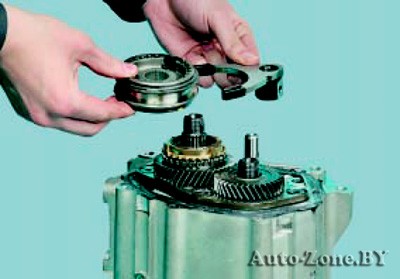

13. Снимите вилку и муфту синхронизатора включения V передачи.
Разборка и сборка коробки передач и дефектовка ее деталей

14. Снимите блокирующее кольцо синхронизатора V передачи.
Разборка и сборка коробки передач и дефектовка ее деталей

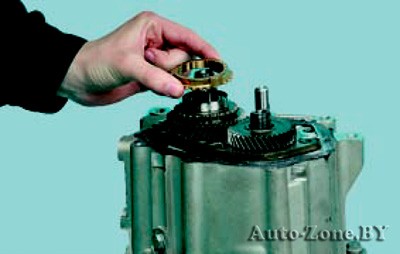

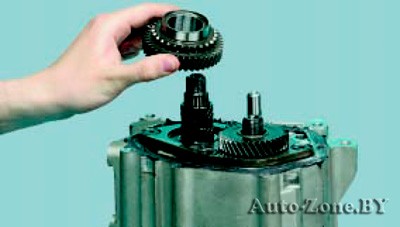

15. Снимите ведущую шестерню V передачи с первичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей

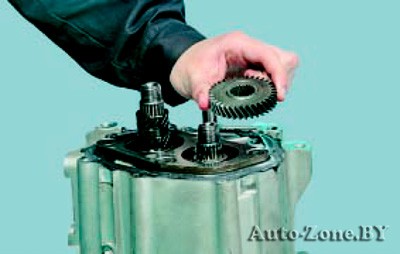

16. Снимите ведомую шестерню V передачи с вторичного вала.
Разборка и сборка коробки передач и дефектовка ее деталей

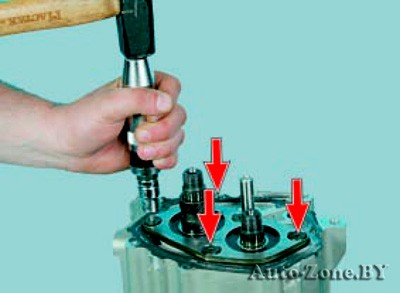

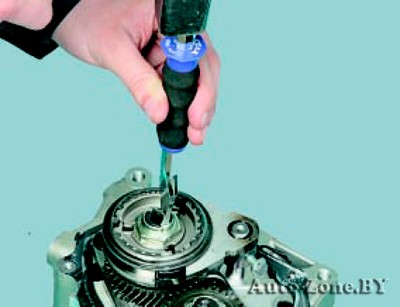

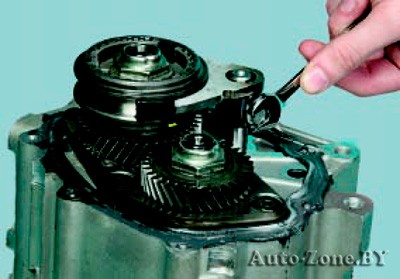

17. С помощью ударной отвертки и молотка ослабьте затяжку болтов крепления упорной пластины подшипников…
Разборка и сборка коробки передач и дефектовка ее деталей

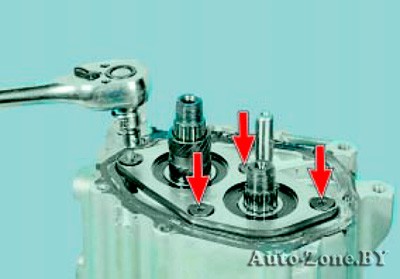

18. …и выверните их из отверстий картера коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

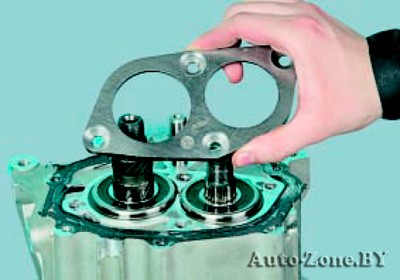

19. Снимите упорную пластину подшипников.
Разборка и сборка коробки передач и дефектовка ее деталей

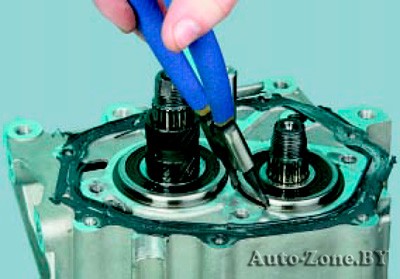

20. Съемником разожмите стопорное кольцо подшипника вторичного вала…
Разборка и сборка коробки передач и дефектовка ее деталей

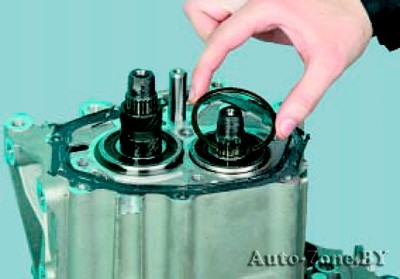

21. …и снимите кольцо.

22. Аналогично снимите стопорное кольцо подшипника первичного вала.

Диаметры подшипников валов неодинаковы. Запомните или пометьте, с подшипника какого вала снято стопорное кольцо.

Разборка и сборка коробки передач и дефектовка ее деталей

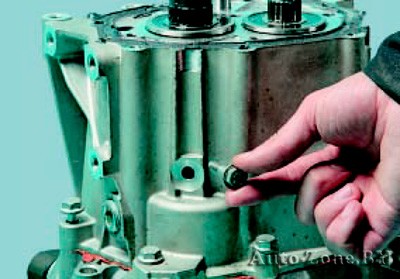

23. Выверните болт крепления оси промежуточной шестерни заднего хода…
Разборка и сборка коробки передач и дефектовка ее деталей
24. …и извлеките его из отверстия в картере коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

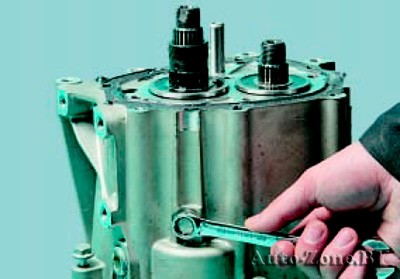

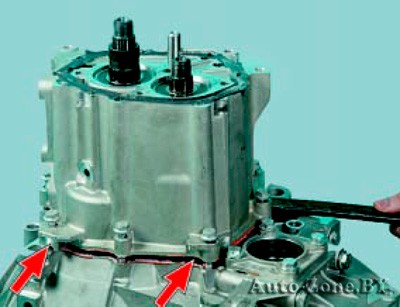

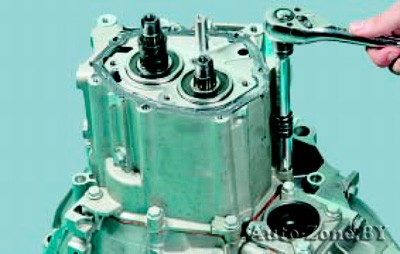

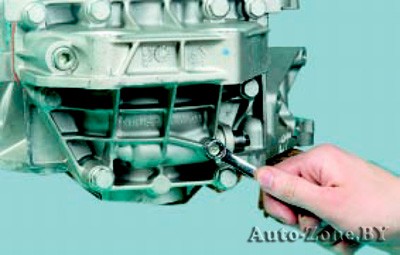

25. Выверните болты крепления картера коробки передач к картеру сцепления.

Разборка и сборка коробки передач и дефектовка ее деталей

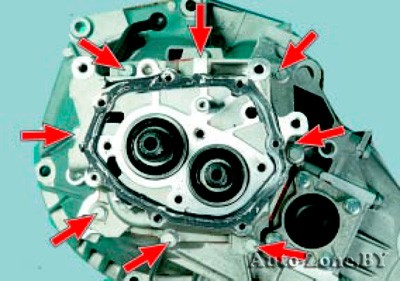

Так расположены болты крепления картера коробки передач к картеру сцепления.

Разборка и сборка коробки передач и дефектовка ее деталей

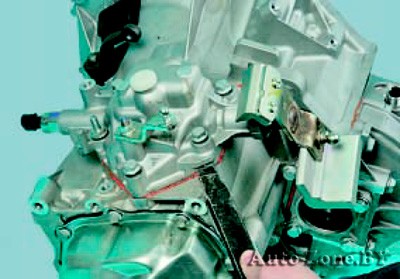

26. Вставляя монтажную лопатку в специальные пазы по периметру картера, отделите картер коробки передач от картера сцепления.
Разборка и сборка коробки передач и дефектовка ее деталей

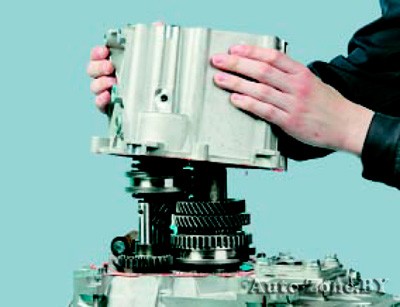

27. Снимите картер коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

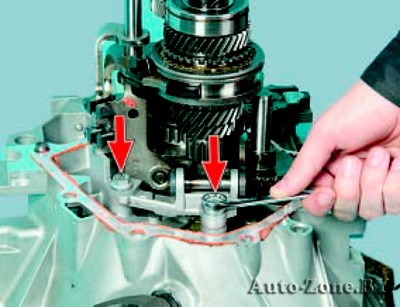

28. Выверните два болта…
Разборка и сборка коробки передач и дефектовка ее деталей

29. …и, передвигая вверх одной рукой промежуточную шестерню заднего хода, снимите кронштейн вилки включения передачи заднего хода.
Разборка и сборка коробки передач и дефектовка ее деталей

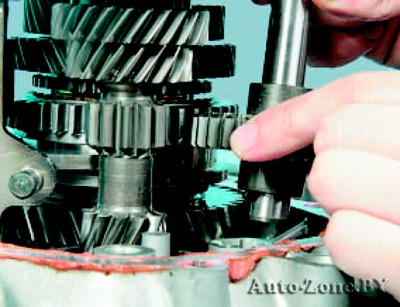

30. Извлеките ось промежуточной шестерни вместе с шестерней из посадочного отверстия в картере сцепления.
Разборка и сборка коробки передач и дефектовка ее деталей

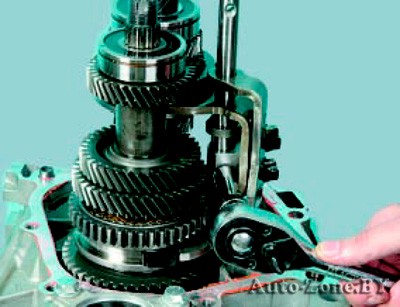

31. Выверните фиксатор из отверстия в штоке вилок…
Разборка и сборка коробки передач и дефектовка ее деталей

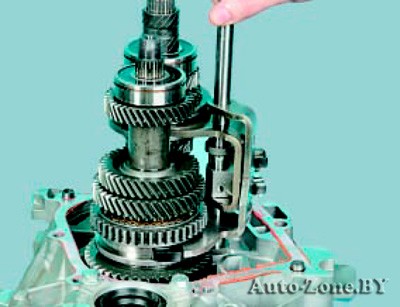

32. …приподнимите шток до выведения его нижнего конца из отверстия в картере сцепления…
Разборка и сборка коробки передач и дефектовка ее деталей

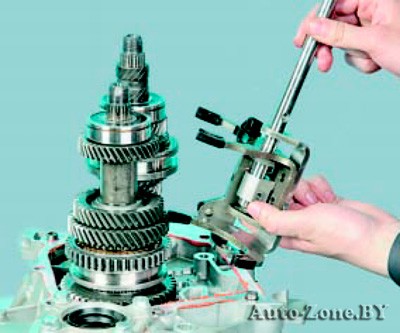

33. …снимите шток и блок вилок переключения передач.
Разборка и сборка коробки передач и дефектовка ее деталей

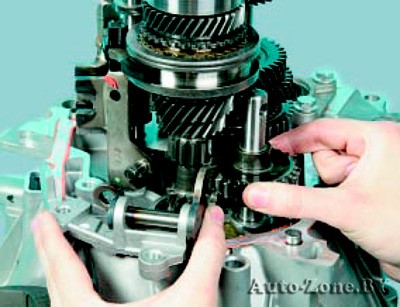

34. Слегка покачивая, выньте одновременно первичный и вторичный валы.
Разборка и сборка коробки передач и дефектовка ее деталей

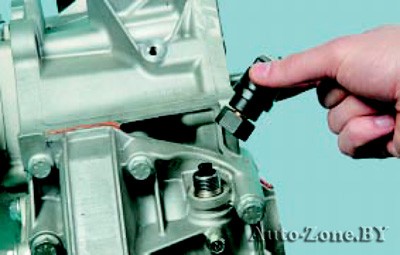

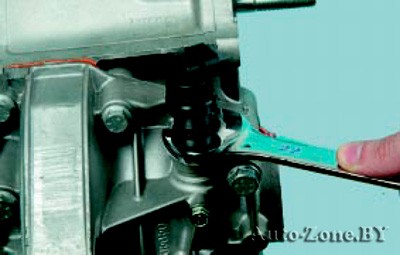

35. Выверните датчик скорости…
Разборка и сборка коробки передач и дефектовка ее деталей

36. …и снимите его.
Разборка и сборка коробки передач и дефектовка ее деталей

37. Выверните фиксатор привода датчика скорости…
Разборка и сборка коробки передач и дефектовка ее деталей

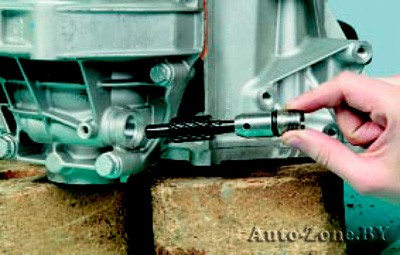

38. …и извлеките привод из отверстия в картере коробки передач.
Разборка и сборка коробки передач и дефектовка ее деталей

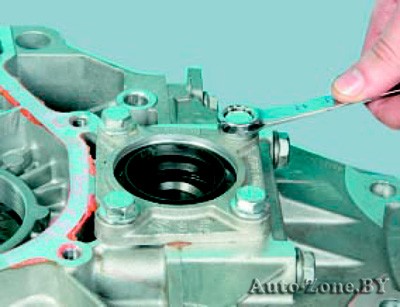

39. Выверните четыре болта крепления крышки подшипника дифференциала…
Разборка и сборка коробки передач и дефектовка ее деталей

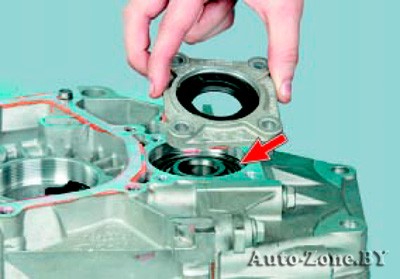

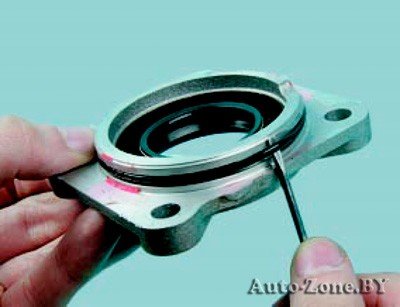

40. …снимите крышку и регулировочное кольцо (указано стрелкой) предварительного натяга подшипника.

Разборка и сборка коробки передач и дефектовка ее деталей

Обратите внимание на прокладку крышки: она подлежит замене при каждом снятии крышки.

Разборка и сборка коробки передач и дефектовка ее деталей

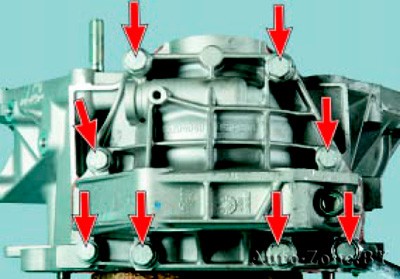

41. Выверните восемь болтов крепления крышки дифференциала к картеру сцепления…
Разборка и сборка коробки передач и дефектовка ее деталей

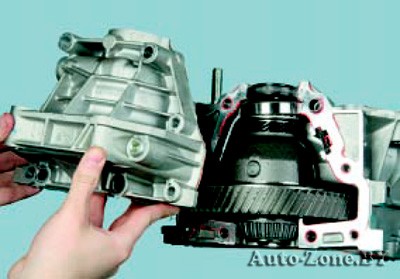

42. …и снимите крышку с картера сцепления.
Разборка и сборка коробки передач и дефектовка ее деталей

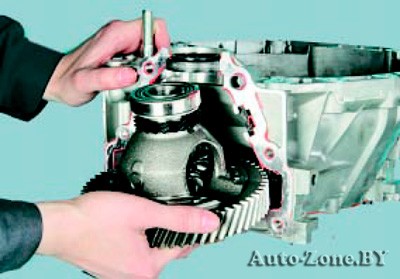

43. Извлеките дифференциал и второй сальник привода переднего колеса из картера сцепления.

При ремонте коробки передач рекомендуем заменить сальники приводов передних колес независимо от их состояния.

Разборка и сборка коробки передач и дефектовка ее деталей

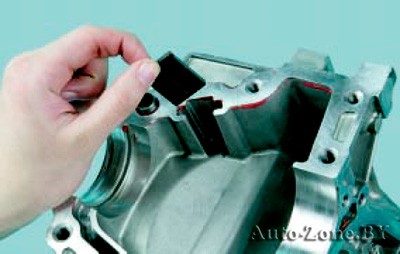

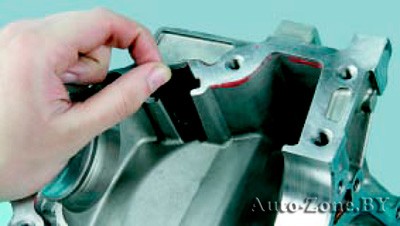

44. Извлеките магнит из гнезда в картере…
Разборка и сборка коробки передач и дефектовка ее деталей

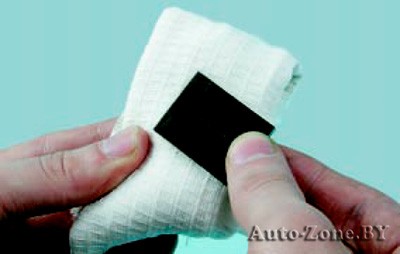

45. …и очистите его от частиц износа деталей. Если на магните появились трещины или ослаблены его магнитные свойства, замените магнит.

46. Осмотрите картеры коробки передач и сцепления, а также заднюю крышку. На них не должно быть трещин и сколов. На привалочных поверхностях не должно быть забоин, рисок, вмятин и т.п. Небольшие повреждения удалите мелкозернистой шкуркой.

При сильных повреждениях замените дефектные детали.
Разборка и сборка коробки передач и дефектовка ее деталей

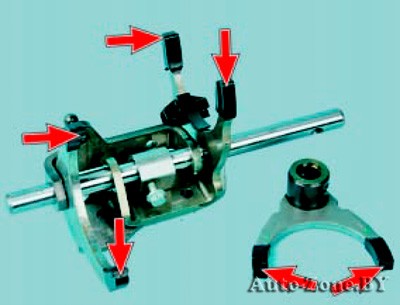

47. Осмотрите вилки переключения передач. Деформированные вилки или вилки с изношенными наконечниками лапок замените.
Разборка и сборка коробки передач и дефектовка ее деталей

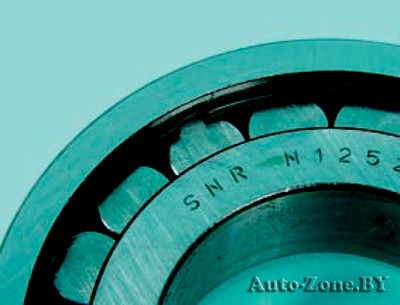

48. Проверьте состояние подшипников. При повреждении дорожек качения, сепаратора или роликов и при обнаружении люфта (радиальный зазор не должен быть более 0,05 мм) замените подшипники.
Разборка и сборка коробки передач и дефектовка ее деталей

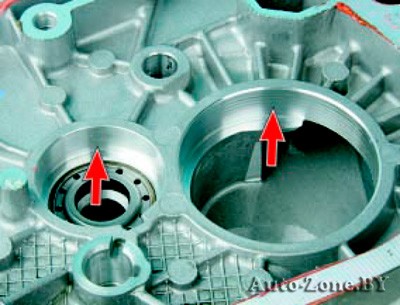

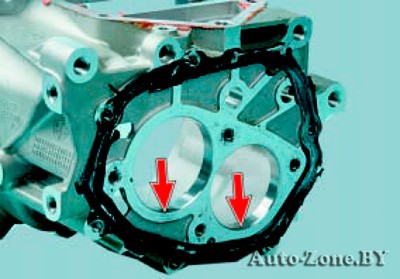

49. Проверьте состояние посадочных мест под подшипники в картерах сцепления…
Разборка и сборка коробки передач и дефектовка ее деталей

50. …и коробки передач. На этих поверхностях не должно быть следов износа или повреждений. В противном случае замените картеры.
Разборка и сборка коробки передач и дефектовка ее деталей

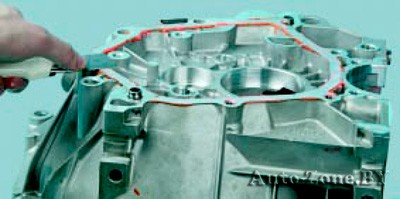

51. Очистите от герметика привалочные поверхности картера коробки передач…
Разборка и сборка коробки передач и дефектовка ее деталей

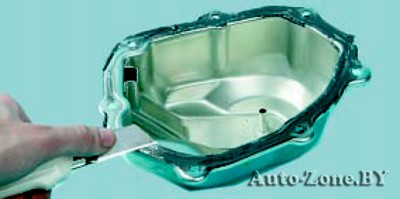

52. …задней крышки коробки передач…
Разборка и сборка коробки передач и дефектовка ее деталей

53. …картера сцепления и механизма выбора передач.

54. Соберите коробку передач в порядке, обратном разборке, с учетом следующего.
Разборка и сборка коробки передач и дефектовка ее деталей

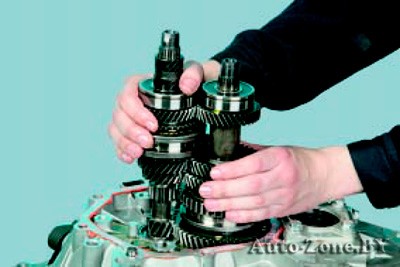

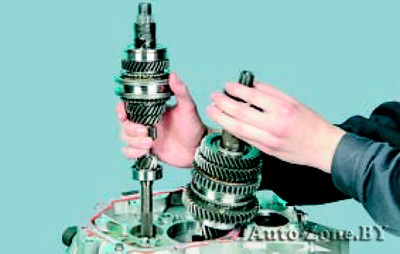

55. Перед установкой валов введите в зацепление зубья их шестерен и в таком положении установите в картер сцепления.

56. Обильно смажьте все трущиеся детали трансмиссионным маслом.
Разборка и сборка коробки передач и дефектовка ее деталей

57. Если магнит снимали для очистки, не забудьте установить его на место.

58. Перед установкой картера коробки передач на картер сцепления нанесите герметик по всему периметру их привалочных поверхностей.

Разборка и сборка коробки передач и дефектовка ее деталей

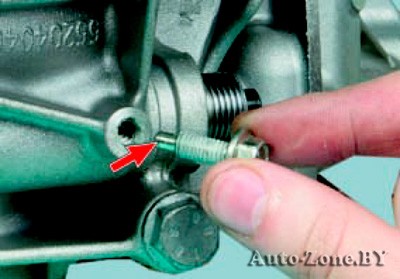

При сборке болт-фиксатор должен попасть в отверстие…
Разборка и сборка коробки передач и дефектовка ее деталей

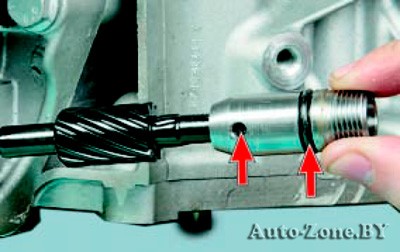

…привода датчика скорости. Обратите внимание на уплотнительное кольцо привода. Замените порванное или потерявшее упругость уплотнительное кольцо.

59. Затяните болты крепления картера коробки передач к картеру сцепления моментом 20 Н-м, болты крепления задней крышки к картеру коробки передач моментом 5 Н-м, болты крепления крышки подшипника дифференциала моментом 20 Н-м.
