Снятие и установка кулисы рычага управления коробкой передач

Вам потребуются: ключ «на 10», ключ TORX T20, отвертка с плоским и крестообразным лезвием, пассатижи.

1. Установите автомобиль на подъемник или смотровую канаву и заблокируйте колеса стояночным тормозом.

Чтобы не поцарапать детали, оберните жало отвертки изоляционной лентой.

Снятие и установка кулисы рычага управления коробкой передач

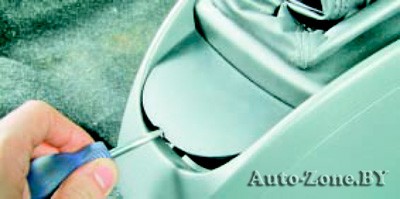

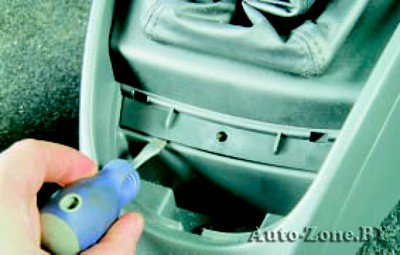

2. Подденьте отверткой декоративную заглушку…
Снятие и установка кулисы рычага управления коробкой передач

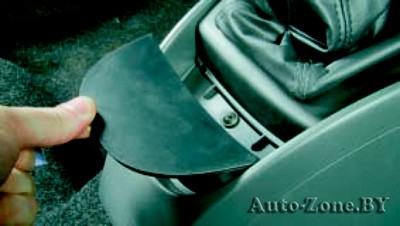

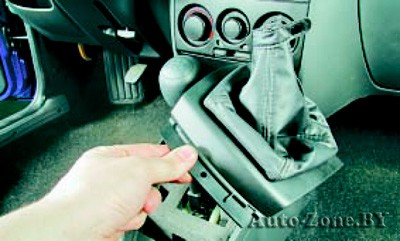

3. …и снимите ее с облицовки тоннеля пола.
Снятие и установка кулисы рычага управления коробкой передач

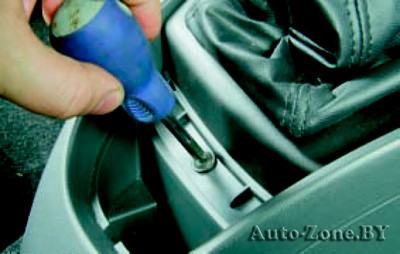

4. Выверните винт крепления рамки чехла рычага управления коробкой передач.
Снятие и установка кулисы рычага управления коробкой передач

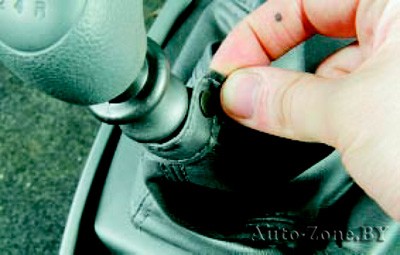

5. Отстегните застежку верхнего крепления чехла рычага управления коробкой передач…
Снятие и установка кулисы рычага управления коробкой передач

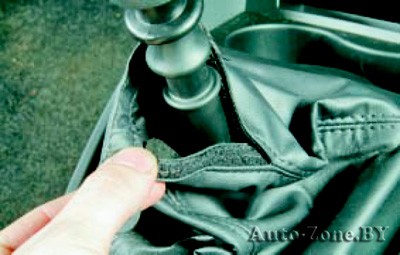

6. …расстегните фиксатор «липучка»…
Снятие и установка кулисы рычага управления коробкой передач
7. …и, поддев отверткой рамку чехла…
Снятие и установка кулисы рычага управления коробкой передач

8. …снимите чехол с рычага управления коробкой передач.
Снятие и установка кулисы рычага управления коробкой передач

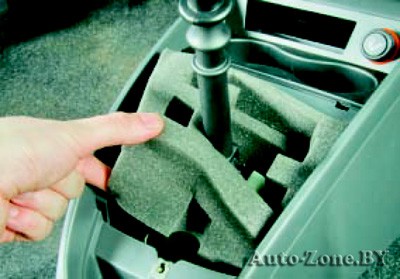

9. Снимите шумоизоляцию.
Снятие и установка кулисы рычага управления коробкой передач

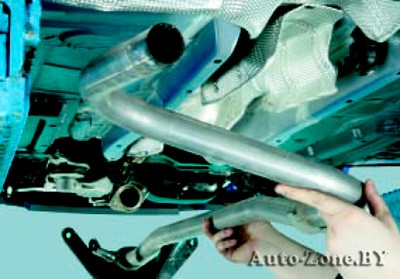

10. Снимите промежуточную трубу системы выпуска отработавших газов (см. «Снятие и установка промежуточной трубы»)…
Снятие и установка кулисы рычага управления коробкой передач

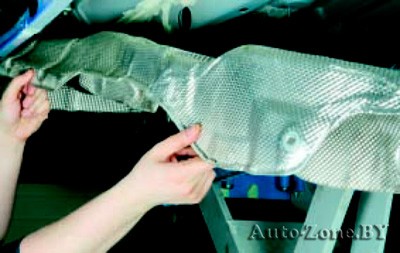

11. …и ее термоэкран («Снятие и установка термоэкранов»).

12. Отсоедините наконечники тросов от шарниров кулисы и извлеките тросы из отверстий в корпусе кулисы (см. пп. 18-26 «Замена тросов привода управления коробкой передач»).
Снятие и установка кулисы рычага управления коробкой передач

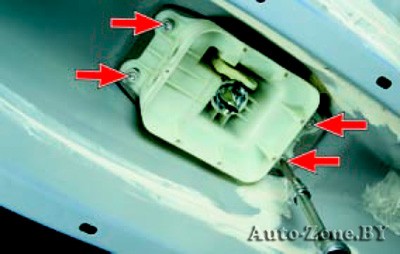

13. Выверните четыре болта крепления…
Снятие и установка кулисы рычага управления коробкой передач

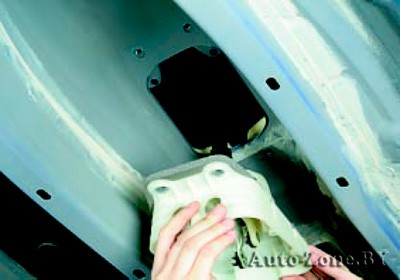

14. …и снимите кулису с автомобиля, опуская ее вниз.

При сборке смажьте тонким слоем консистентной смазки шаровые опоры тросов привода коробки передач. Замените обжатую, с надрывами или потерявшую эластичность уплотнительную прокладку крышки кулисы.

15. Установите кулису и все снятые детали в порядке, обратном снятию.

Замена тросов привода управления коробкой передач
Регулировка привода управления коробкой передач
