Снятие и установка коробки передач

Вам потребуются: ключи «на 10», «на 13», два ключа «на 17», «на 19», торцовые головки «на 13», «на 15», пассатижи, отвертка с плоским лезвием, воронка, емкость для слива масла.

Основные неисправности, для устранения которых необходимо снимать коробку передач с автомобиля:

  • — повышенный (по сравнению с привычным) шум;
  • — самопроизвольное выключение или нечеткое включение передач;
  • — утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода выключения сцепления, ослабление крепления коробки и др.).

Коробка передач довольно тяжелая, а ее форма неудобна для удерживания, поэтому рекомендуем снимать коробку передач с помощником.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка коробки передач

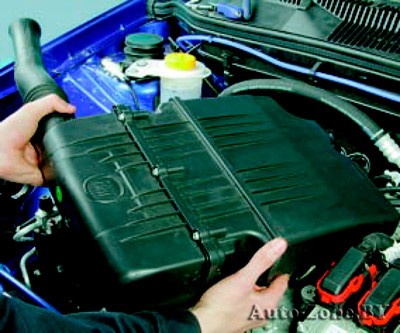

2. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).
Снятие и установка коробки передач

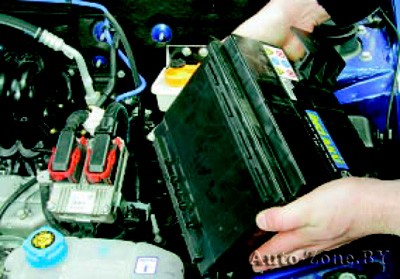

3. Снимите аккумуляторную батарею…
Снятие и установка коробки передач

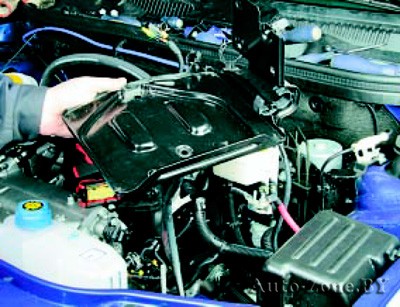

4. …и полку ее крепления (см. «Снятие и установка аккумуляторной батареи»; «Снятие и установка полки крепления аккумуляторной батареи»).
Снятие и установка коробки передач

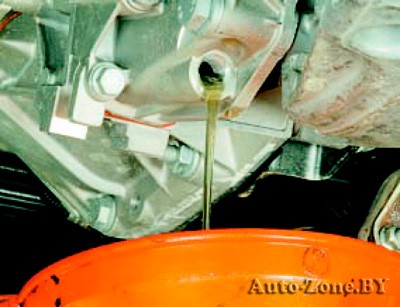

5. Слейте масло из коробки передач (см. «Проверка уровня и замена масла в коробке передач»).
Снятие и установка коробки передач

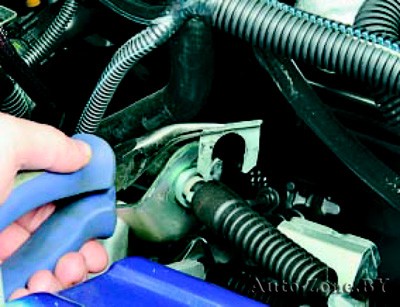

6. Сожмите пассатижами фиксирующую скобу оболочки троса переключения передач…
Снятие и установка коробки передач

7. …извлеките ее из паза наконечника оболочки троса.
Снятие и установка коробки передач
8. Извлеките наконечник оболочки троса переключения передач из кронштейна.
Снятие и установка коробки передач

9. Подденьте отверткой…
Снятие и установка коробки передач

10. …и отсоедините наконечник троса от рычага переключения передач.

11. Аналогично отсоедините наконечник троса выбора передач и наконечник оболочки троса.
Снятие и установка коробки передач

12. Отжав фиксатор…
Снятие и установка коробки передач

13. …отсоедините колодку жгута проводов от выключателя фонарей света заднего хода и отведите в сторону провод с колодкой (вид снизу).
Снятие и установка коробки передач

14. Выверните болт крепления наконечника провода «массы»…

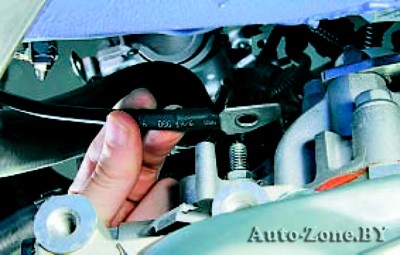

Снятие и установка коробки передач

15. …и отведите провод в сторону.
Снятие и установка коробки передач

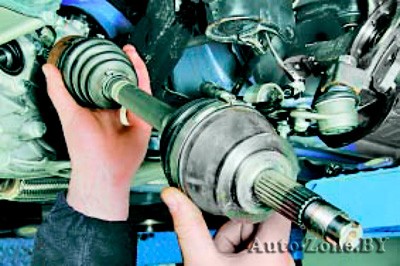

16. Снимите приводы передних колес (см. «Снятие и установка приводов передних колес»).
Снятие и установка коробки передач

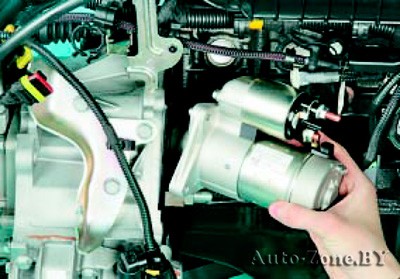

17. Снимите стартер (см. «Снятие и установка стартера»).
Снятие и установка коробки передач

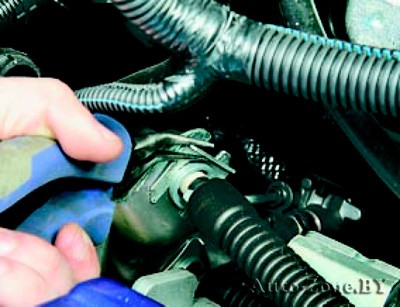

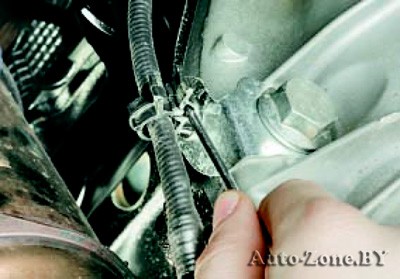

18. Отверткой раскройте замок хомута…
Снятие и установка коробки передач

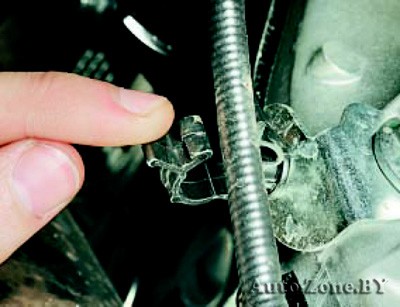

19. …раскройте хомут крепления и извлеките провод датчика концентрации кислорода из кронштейна на коробке передач.
Снятие и установка коробки передач

20. Сожмите пассатижами и протолкните фиксатор разъема в отверстие кронштейна.
Снятие и установка коробки передач

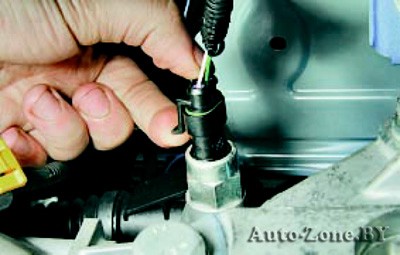

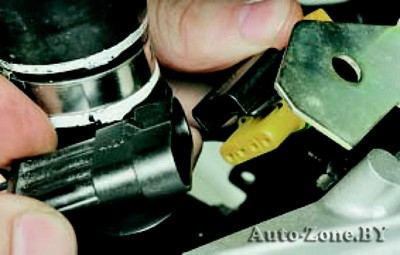

21. Нажмите на фиксатор…
Снятие и установка коробки передач

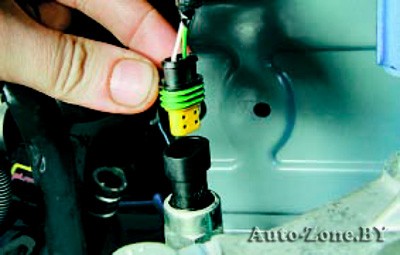

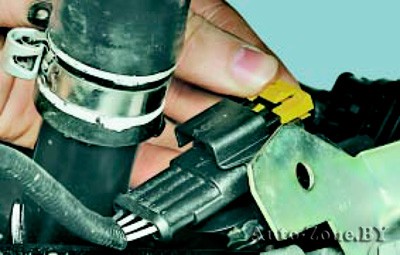

22. …и отсоедините колодку жгута проводов от датчика концентрации кислорода. Отведите провод датчика от коробки передач.
Снятие и установка коробки передач

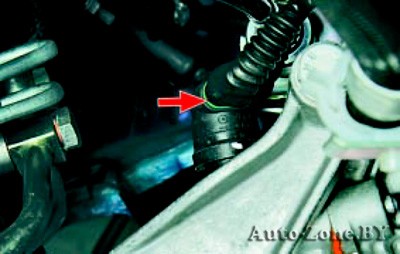

23. Отсоедините колодку жгута проводов от датчика скорости и отведите провод от коробки передач.
Снятие и установка коробки передач

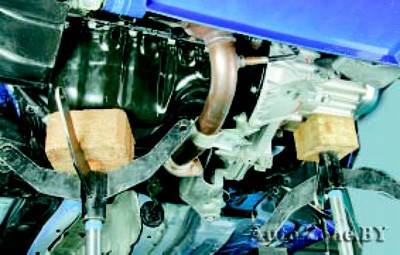

24. Установите опоры под двигатель и коробку передач.
Снятие и установка коробки передач

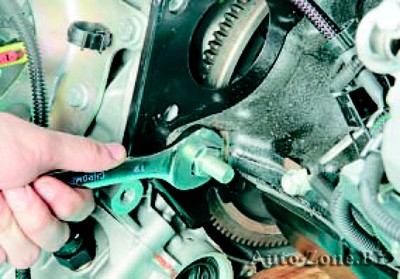

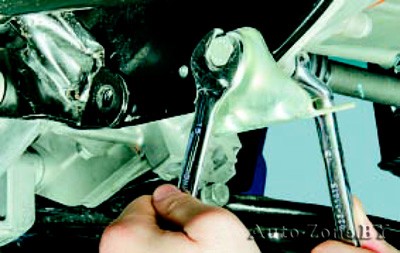

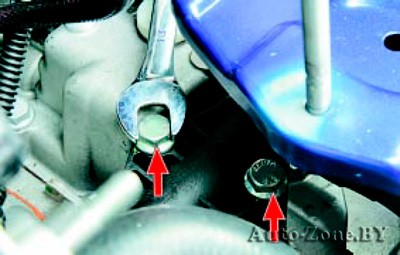

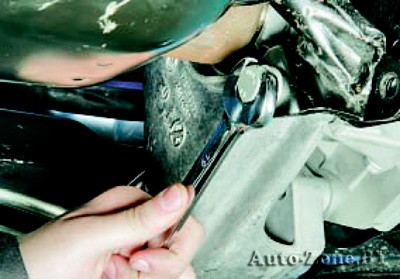

25. Удерживая от проворачивания болт, отверните гайку нижнего болта крепления распорки к корпусу коробки передач (здесь и далее для наглядности показано при снятом каталитическом нейтрализаторе системы выпуска отработавших газов).
Снятие и установка коробки передач
26. Выверните верхний болт кропления распорки.
Снятие и установка коробки передач

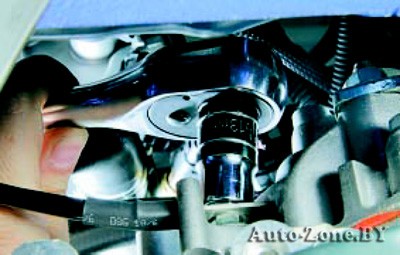

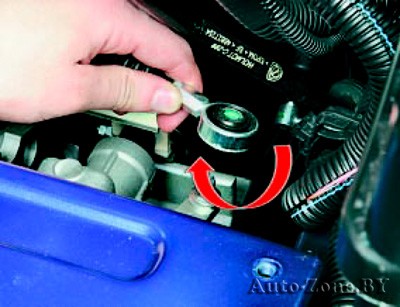

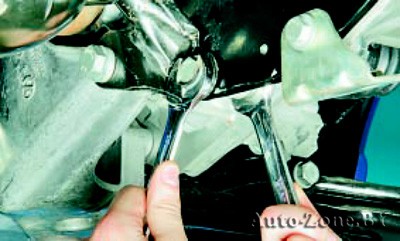

27. Удерживая от проворачивания болт, отверните гайку болта крепления кронштейна каталитического нейтрализатора.
Снятие и установка коробки передач

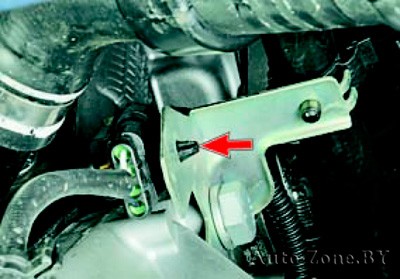

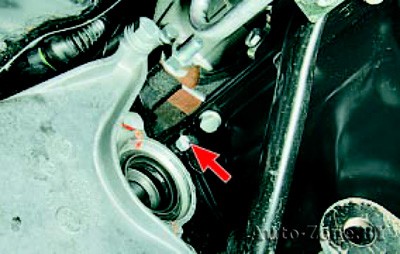

28. Выверните передний…
Снятие и установка коробки передач

29. …и задний болты крепления передней крышки картера сцепления…
Снятие и установка коробки передач
30. …и снимите крышку.
Снятие и установка коробки передач

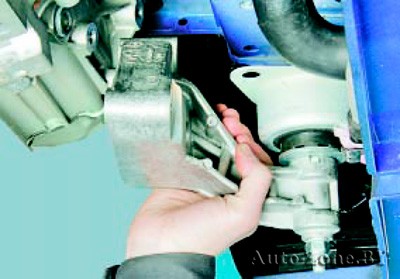

31. Снимите заднюю опору подвески силового агрегата (см. «Замена опор подвески силового агрегата»).
Снятие и установка коробки передач

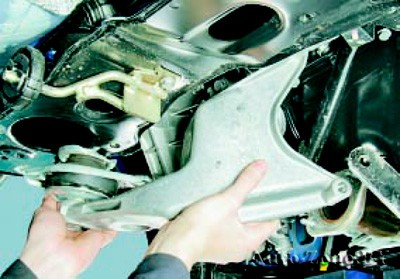

32. Снимите левую опору подвески силового агрегата (см. «Замена опор подвески силового агрегата»).
Снятие и установка коробки передач

33. Выверните болт верхнего крепления коробки передач…

Для наглядности показано на снятом силовом агрегате.

Не дорогой и качественный ремонт акпп в Минске отзывы.

Снятие и установка коробки передач

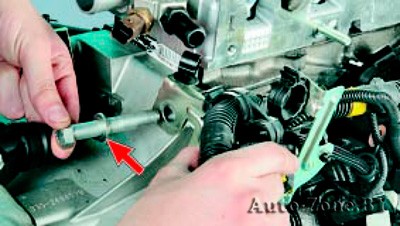

34. … и извлеките его из отверстия. Обратите внимание на наличие шайбы.
Снятие и установка коробки передач

35. Отведите кронштейн со жгутом проводов от коробки передач.
Снятие и установка коробки передач

36. Аналогично выверните второй болт верхнего крепления коробки передач.
Снятие и установка коробки передач

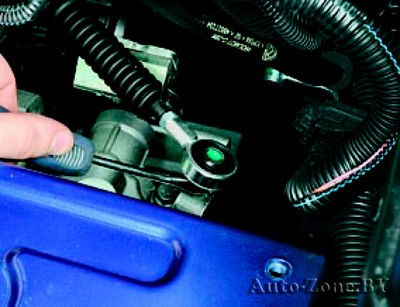

37. Выверните два болта крепления из отверстий в картере коробки передач…
Снятие и установка коробки передач

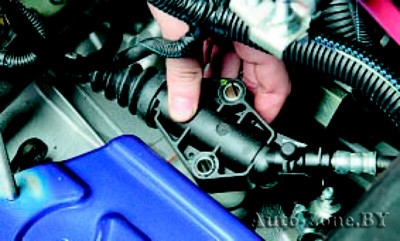

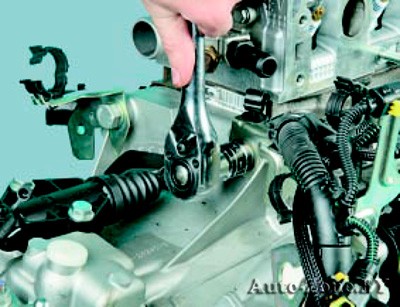

38. …и, не отсоединяя шланг, отведите рабочий цилиндр выключения сцепления от коробки передач.
Снятие и установка коробки передач

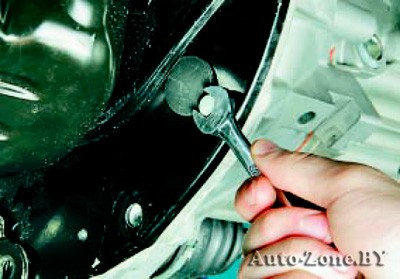

39. Отверните гайку крепления коробки передач к блоку цилиндров двигателя.
Снятие и установка коробки передач

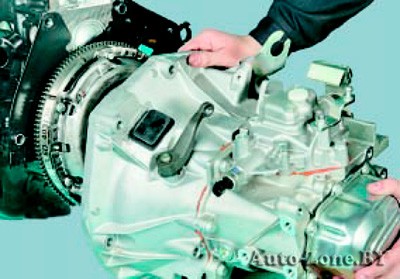

40. Сдвиньте коробку передач назад до момента выхода первичного вала из ступицы ведомого диска сцепления. Затем сдвиньте коробку максимально назад, уберите из-под нее опору и, наклонив вниз заднюю часть коробки, снимите с автомобиля (для наглядности двигатель и коробку разбирали на верстаке).

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

41. Установите коробку передач, а также все снятые детали и узлы в порядке, обратном снятию.

Перед установкой коробки передач смажьте шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.
Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. «Снятие и установка сцепления»).

42. Залейте масло в коробку передач (см. «Проверка уровня и замена масла в коробке передач»).
