Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 230,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.
Вам потребуются: ключ «на 12», отвертка.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
Тормозные барабаны заменяйте парами (левый и правый одновременно).

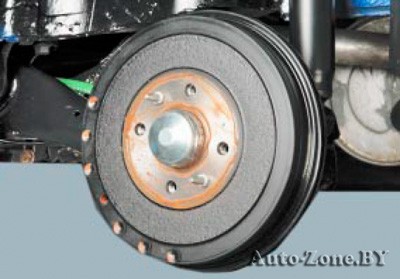

1. Ослабьте затяжку болтов заднего колеса со стороны снимаемого барабана, подложите под передние колеса противооткатные упоры («башмаки»). Домкратом приподнимите заднюю часть автомобиля, установите на надежные опоры и снимите колесо.
Снятие и установка тормозного барабана

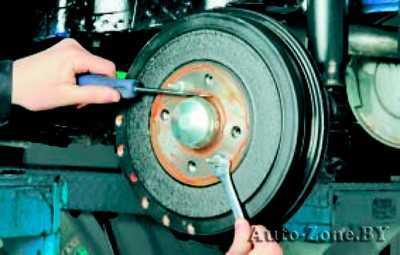

2. Удерживая от проворачивания, ослабьте затяжку направляющего штифта…
Снятие и установка тормозного барабана

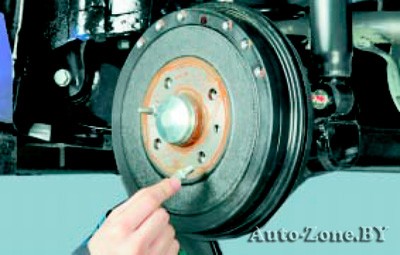

3. …и выверните его из задней ступицы.

4. Аналогично выверните второй направляющий штифт.

Для упора можно использовать болт крепления колеса, ввернутый в отверстие тормозного барабана.

Снятие и установка тормозного барабана

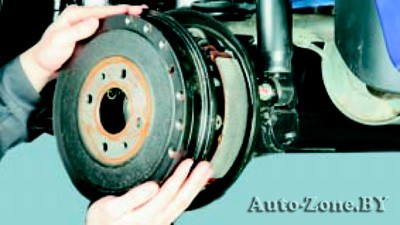

5. Снимите тормозной барабан.

Если тормозной барабан не удается снять усилием рук, обстучите его легкими ударами молотка через проставку по периметру привалочной поверхности к ступице заднего колеса.

6. Измерьте штангенциркулем диаметр рабочей поверхности. Если он больше максимально допустимого, барабан подлежит замене (см. «Проверка степени износа тормозных колодок, дисков и барабанов»).

7. Установите детали в порядке, обратном снятию, предварительно утопив поршни рабочего цилиндра путем сжатия тормозных колодок двумя монтажными лопатками.

При установке прежнего барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

8. Аналогично снимите, проверьте и при необходимости замените тормозной барабан с другой стороны.
