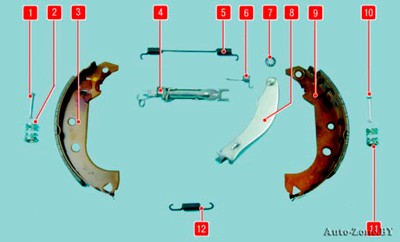

Рис. 9.6. Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 — опорная стойка передней колодки; 2, 11 — прижимные пружины с прижимными чашками; 3 — передняя колодка тормозного механизма заднего колеса; 4 — распорная планка с механизмом регулировки зазора; 5 — верхняя стяжная пружина; 6 — фиксирующая пружина; 7 — стопорная шайба; 8 — разжимной рычаг стояночного тормоза; 9 — задняя колодка тормозного механизма заднего колеса; 10 — опорная стойка задней колодки; 12 — нижняя стяжная пружина
Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Заменяйте колодки в следующих случаях:

  • — толщина фрикционных накладок менее допустимого значения;
  • — поверхность накладок замаслена;
  • — фрикционная накладка непрочно соединена с основанием;
  • — накладки с глубокими бороздами и сколами.

Детали тормозного механизма заднего колеса показаны на рис. 9.6.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, медицинский шприц.

1. Ослабьте затяжку болтов левого заднего колеса, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. Домкратом приподнимите заднюю часть автомобиля и установите на надежные опоры.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Снимите заднее колесо.
Замена тормозных колодок тормозного механизма заднего колеса

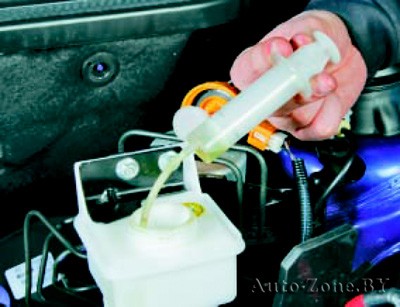

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).
Замена тормозных колодок тормозного механизма заднего колеса

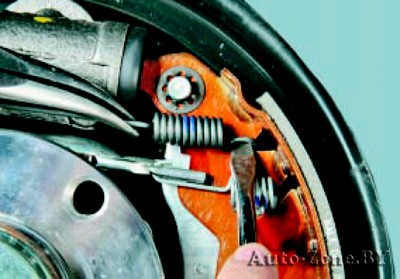

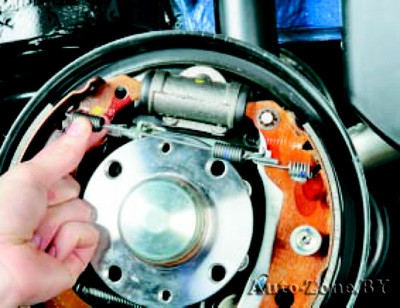

6. С помощью отвертки и пассатижей извлеките из отверстия в задней тормозной колодке крючок верхней стяжной пружины…

Рекомендуем для снятия стяжных пружин пользоваться имеющимися в продаже специальными клещами.

Замена тормозных колодок тормозного механизма заднего колеса

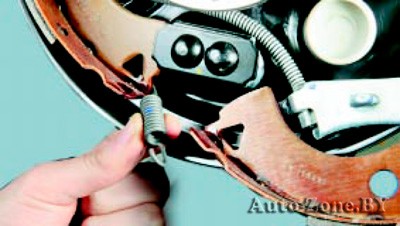

7. …извлеките второй конец стяжной пружины из передней колодки и снимите ее.
Замена тормозных колодок тормозного механизма заднего колеса

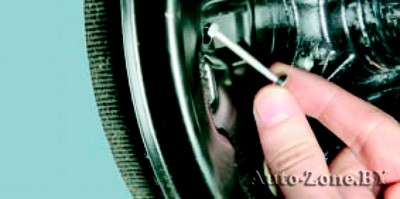

8. Подденьте отверткой…
Замена тормозных колодок тормозного механизма заднего колеса

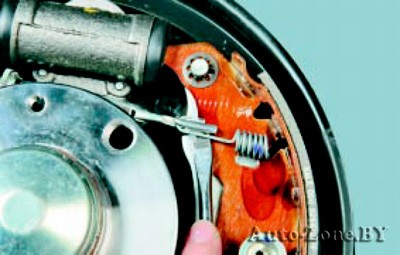

9. …и извлеките крючок пружины регулятора зазора из отверстия в передней тормозной колодке.
Замена тормозных колодок тормозного механизма заднего колеса

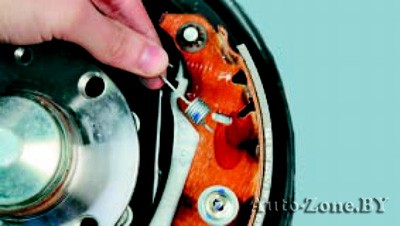

10. Поддев отверткой, снимите крючок фиксирующей пружины…
Замена тормозных колодок тормозного механизма заднего колеса

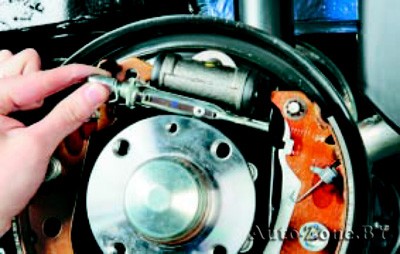

11. …и снимите распорную планку с механизмом регулировки зазора.
Замена тормозных колодок тормозного механизма заднего колеса

12. Снимите фиксирующую пружину.
Замена тормозных колодок тормозного механизма заднего колеса

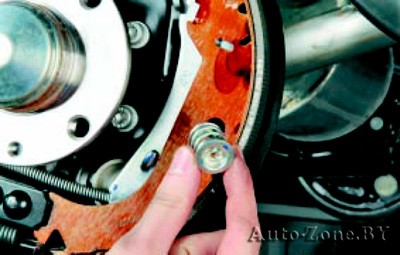

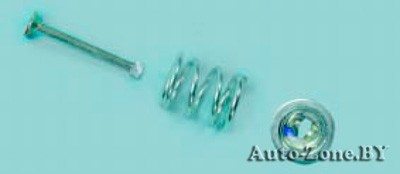

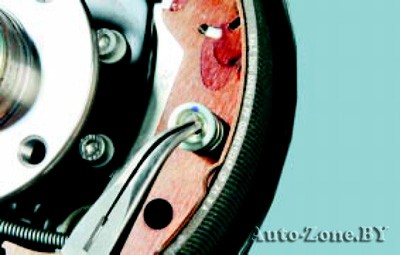

13. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…
Замена тормозных колодок тормозного механизма заднего колеса

14. …снимите чашку, прижимную пружину…
Замена тормозных колодок тормозного механизма заднего колеса

15. …и опорную стойку.
Замена тормозных колодок тормозного механизма заднего колеса

16. Отсоедините нижнюю стяжную пружину от задней тормозной колодки.
Замена тормозных колодок тормозного механизма заднего колеса

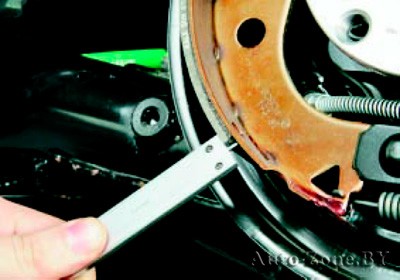

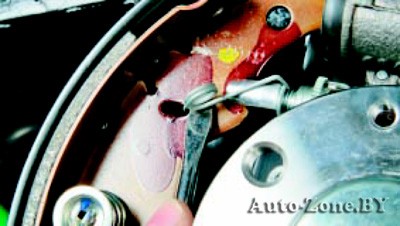

17. Пассатижами отожмите пружину троса…
Замена тормозных колодок тормозного механизма заднего колеса

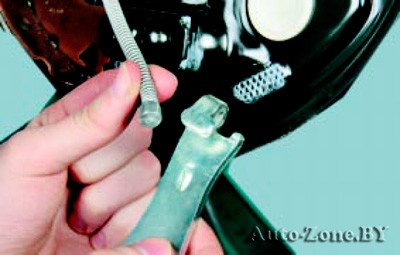

18. …отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

19. Придерживая опорную стойку передней тормозной колодки, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота, снимите чашку, прижимную пружину и опорную стойку. Снимите переднюю тормозную колодку.

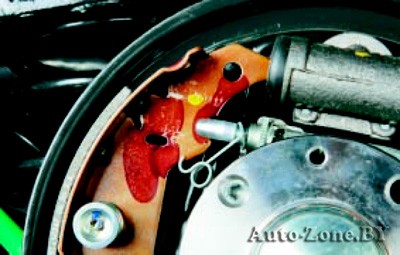

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

20. Очистите от загрязнений и осмотрите детали тормозного механизма (см. рис. 9.6). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

Замена тормозных колодок тормозного механизма заднего колеса
При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.
Замена тормозных колодок тормозного механизма заднего колеса

Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом -«правая».
Замена тормозных колодок тормозного механизма заднего колеса

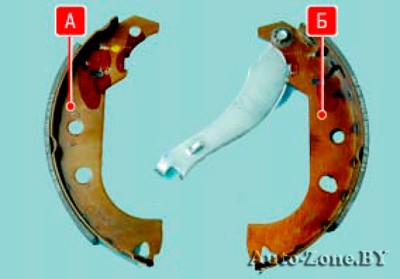

Передняя А и задняя Б колодки заднего тормозного механизма различаются по конструкции (накладки на передней и задней колодках приклеены в разных местах ободьев колодок). Помимо этого задние тормозные колодки могут различаться как левые и правые после присоединения к ним с помощью заклепочной оси и стопорной шайбы разжимных рычагов привода стояночного тормоза.

21. Нанесите тугоплавкую смазку для тормозных механизмов на места трения передней и задней тормозных колодок о тормозной щит.
Замена тормозных колодок тормозного механизма заднего колеса

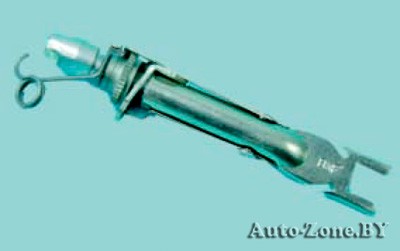

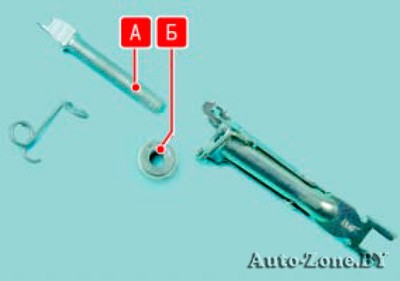

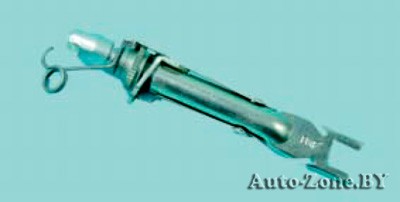

22. Смажьте тугоплавкой смазкой для тормозных механизмов резьбу стержня А распорной планки и навинтите на него до конца гайку Б, но не затягивайте ее.

Замена тормозных колодок тормозного механизма заднего колеса

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может привести к отказу регулятора зазоров.

23. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

24. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).

25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

26. Установите на место колесо. Проверьте легкость его вращения.

27. Аналогично замените тормозные колодки тормозного механизма другого колеса.

28. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).
