Сборка двигателя

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя.
Сборка двигателя

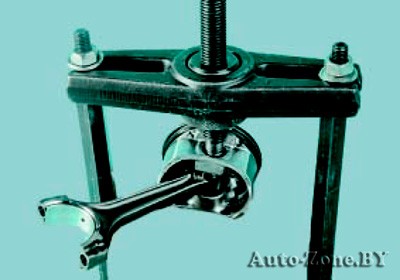

1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун на том же приспособлении, на котором выпрессовывали палец, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.

Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240 °С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить нельзя.

2. Установите поршневые кольца в порядке, обратном снятию.

При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.
Сборка двигателя

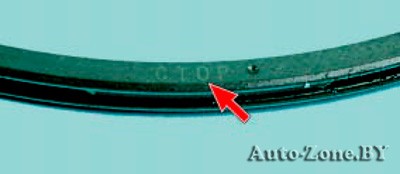

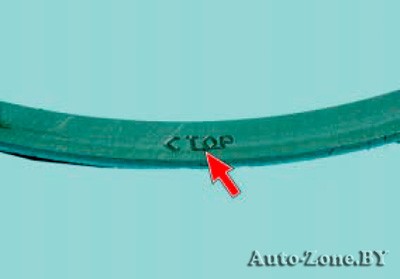

Верхнее компрессионное кольцо устанавливайте надписью «С ТОР» вверх в первую канавку.
Сборка двигателя

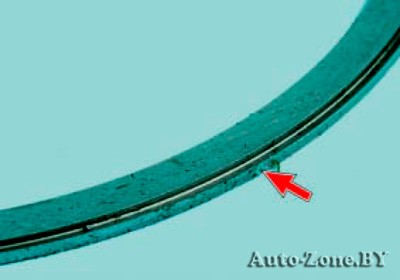

Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку.
Сборка двигателя

Маслосъемное кольцо устанавливайте надписью «С ТОР» вверх в третью канавку.

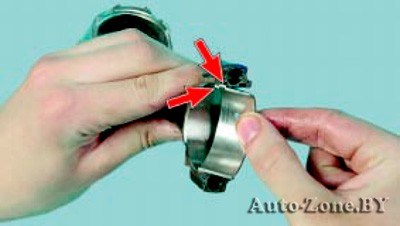

3. Сориентируйте кольца в канавках поршня, развернув их замки на 120° относительно друг друга. Установите кольца на остальные поршни.

Замок расширителя маслосъемного кольца должен быть расположен на 180° от замка маслосъемного кольца.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.

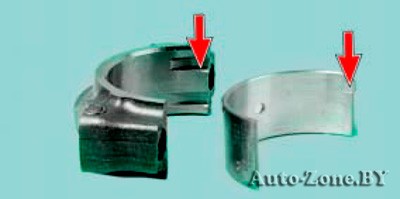

В постель среднего (третьего) коренного подшипника уложите вкладыш с упорными полукольцами.
Сборка двигателя

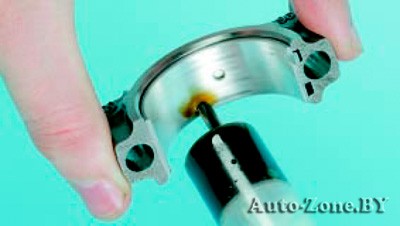

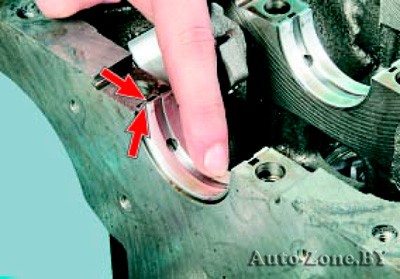

Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

5. Смажьте вкладыши моторным маслом.
6. Установите коленчатый вал в блок цилиндров.
Сборка двигателя

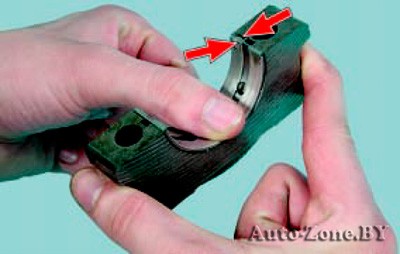

7. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.

Верхние и нижние вкладыши коренных подшипников могут различаться по расположению отверстия для подвода масла. Вкладыши устанавливайте так, чтобы эти отверстия совпали с отверстиями каналов для подвода масла в постелях опор коренных подшипников. После установки вкладышей в гнезда их концы немного выступают наружу, поэтому для правильной ориентации вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковым.

8. Смажьте моторным маслом коренные шейки коленчатого вала.
Сборка двигателя

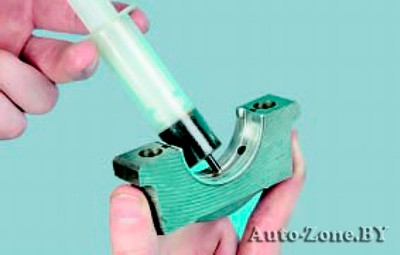

9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.
10. Установите крышки коренных подшипников согласно порядковым номерам и сориентировав по меткам.

Для установки крышек подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как при этом будут повреждены посадочные поверхности крышек и блока цилиндров.

11. Установите болты крышек, равномерно подтяните болты до отказа, не затягивая окончательно, отверните на один оборот, затяните моментом 19-21 Н-м (1,9-2,1 кгс-м) и доверните на 90°±3°.

Болты крепления крышек коренных подшипников обязательно замените новыми.

12. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.
Сборка двигателя
13. Установите вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.
14. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.
Сборка двигателя

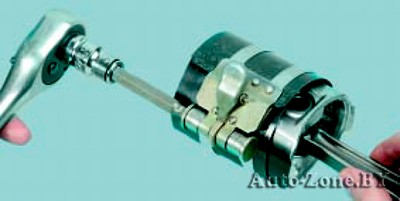

15. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.
Сборка двигателя

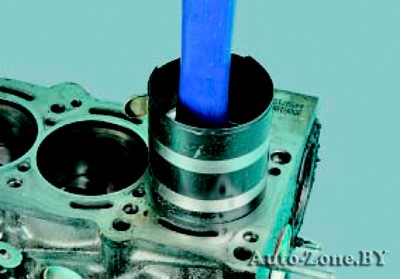

16. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

Сборка двигателя

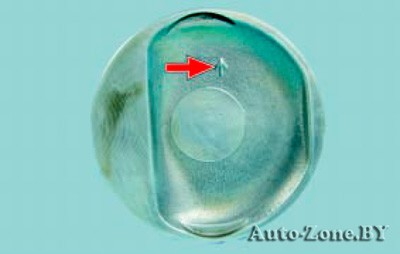

При установке поршней в цилиндры метка (стрелка) на поршне должна быть обращена к передней части двигателя.
Устанавливайте поршень в цилиндр осторожно, чтобы не повредить нижнюю головку шатуна шатунную шейку коленчатого вала.
При установке поршня в цилиндр плотно прижимайте оправку к плоскости блока цилиндров, иначе можно сломать поршневые кольца.

Сборка двигателя
17. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.
Сборка двигателя
18. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

19. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала.

Сборка двигателя

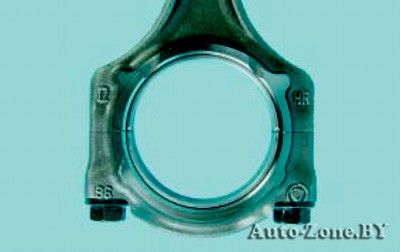

Надписи и значки на нижней головке шатуна и на его крышке должны быть расположены с одной стороны.

20. Вверните шатунные болты, не затягивая окончательно. Аналогично установите крышки остальных шатунов.

21. Затяните шатунные болты до отказа, не затягивая окончательно, затем отверните их на один оборот, затяните моментом 19-21 Н-м (1,9-2,1 кгс-м) и доверните еще на 40°±2°.

22. Проверьте легкость перемещения шатуна вдоль шатунной шейки. При заедании выверните шатунные болты и повторно затяните их номинальным моментом.
Сборка двигателя

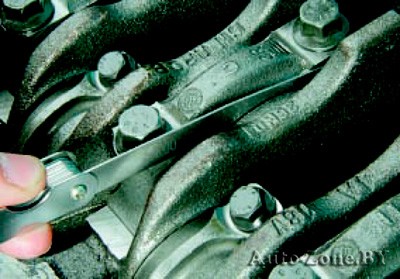

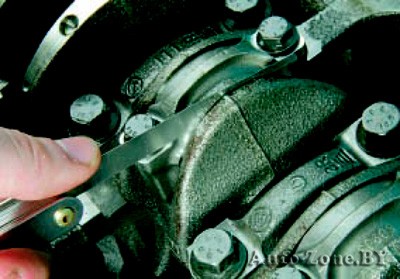

23. Проверьте боковой зазор шатуна, он должен быть 0,070-0,242 мм. Увеличенный зазор указывает на чрезмерный износ щек кривошипов коленчатого вала. В этом случае замените коленчатый вал.

24. Аналогично закрепите крышки остальных шатунов.
Сборка двигателя
25. Проверьте осевой зазор коленчатого вала, он должен быть 0,055-0,265 мм. Увеличенный зазор указывает на износ опорных фланцев коленчатого вала или среднего коренного подшипника. В этом случае замените коленчатый вал. Если это не приведет к уменьшению осевого зазора, придется заменить блок цилиндров.

26. Установите держатель заднего сальника коленчатого вала в сборе с сальником.
27. Установите маслоприемник и масляный насос (см. «Снятие и установка масляного насоса»).
28. Установите масляный картер (см. «Замена уплотнения масляного картера»).
29. Установите маховик (см. «Снятие, дефектовка и установка маховика»).
30. Далее соберите двигатель в порядке, обратном разборке. Установка головки блока цилиндров описана в подразделе «Замена прокладки головки блока цилиндров», водяного насоса -в подразделе «Замена водяного насоса», ремня привода газораспределительного механизма — в подразделе «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма».
31. Отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»).
32. Отрегулируйте натяжение ремней привода насоса гидроусилителя рулевого управления (см. «Проверка, регулировка и замена натяжения ремня привода насоса гидроусилителя рулевого управления»), генератора и компрессора кондиционера(см. «Проверка, регулировка и замена ремня привода генератора и компрессора кондиционера»).

После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций сделать это невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу:

1. Убедитесь в правильности регулировки привода дроссельной заслонки, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу:

Частота вращения коленчатого вала, мин-1 Время работы, мин
820-900 2
1000 3
1500 4
2000 5

Не доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
