Замена тормозных трубок

Соединения трубок со всеми узлами тормозной системы и шлангами, а также принципы их замены одинаковы.

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, отвертка с плоским лезвием.

Работа показана на примере трубки, соединяющей рабочий тормозной цилиндр заднего колеса с задним тормозным шлангом. Остальные трубки снимают практически аналогично, разница состоит только в местах крепления их держателей на кузове.

Замена тормозных трубок

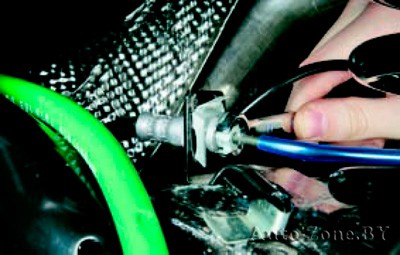

1. Отверните гайку крепления трубки к наконечнику заднего тормозного шланга и отсоедините трубку.
Замена тормозных трубок

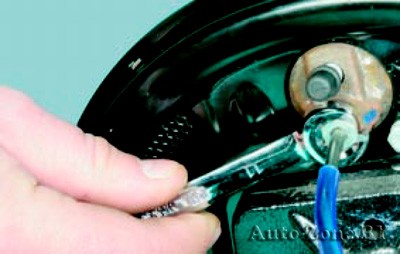

2. Отверните гайку крепления трубки к рабочему цилиндру…
Замена тормозных трубок

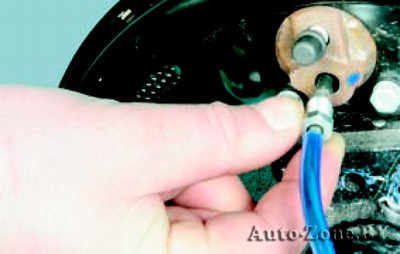

3. …отведите гайку по трубке…
Замена тормозных трубок

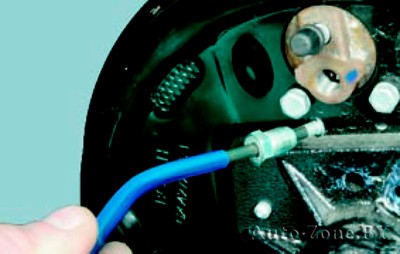

4. …и извлеките трубку из отверстия тормозного цилиндра.
Замена тормозных трубок

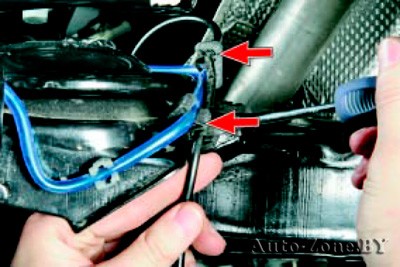

5. Отожмите фиксаторы держателей и извлеките из пазов провод датчика частоты вращения заднего колеса.
Замена тормозных трубок

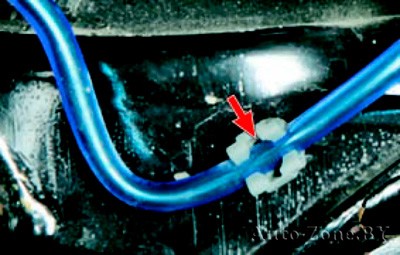

6. Подденьте отверткой фиксатор и снимите трубку с балки задней подвески.

7. Установите новую трубку в порядке, обратном снятию.

8. После замены трубки удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).
