Замена вакуумного усилителя тормозов

Вам потребуются: отвертка с плоским лезвием, ключ «на 13», торцовая головка «на 12»,специальный ключ «на 11» для тормозных трубопроводов, пассатижи, линейка.
Замена вакуумного усилителя тормозов

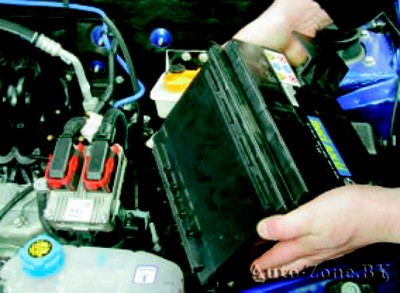

1. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
Замена вакуумного усилителя тормозов

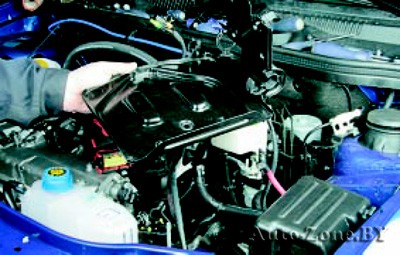

2. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).

Снимать аккумуляторную батарею и ее полку необходимо потому, что они препятствуют снятию вакуумного усилителя тормозов.

Замена вакуумного усилителя тормозов

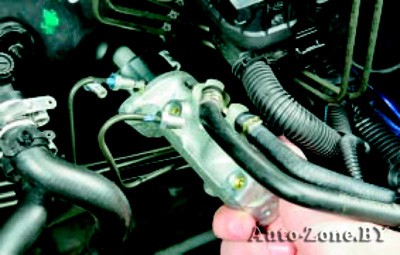

3. Снимите главный тормозной цилиндр (см. «Замена главного тормозного цилиндра»).
Замена вакуумного усилителя тормозов

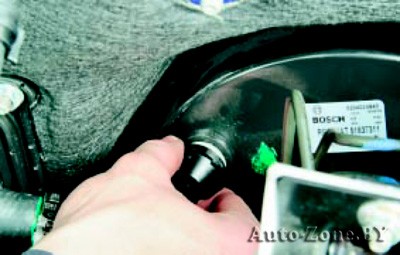

4. Отсоедините обратный клапан от корпуса вакуумного усилителя тормозов.
Замена вакуумного усилителя тормозов

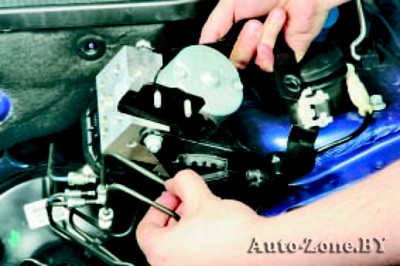

5. Снимите гидроэлектронный модуль ABS, см. «Снятие и установка гидроэлектронного модуля управления антиблокировочной системой (ABS)».

Снимать гидроэлектронный модуль ABS необходимо потому, что он препятствует снятию вакуумного усилителя тормозов.

Замена вакуумного усилителя тормозов

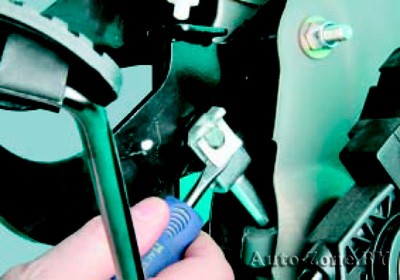

6. Под панелью приборов подденьте отверткой…
Замена вакуумного усилителя тормозов

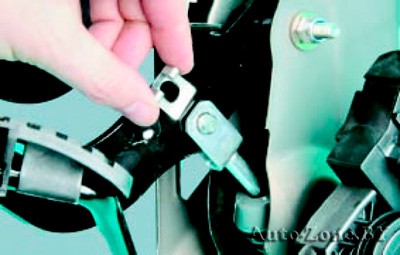

7. …снимите пружинный фиксатор с пальца…
Замена вакуумного усилителя тормозов

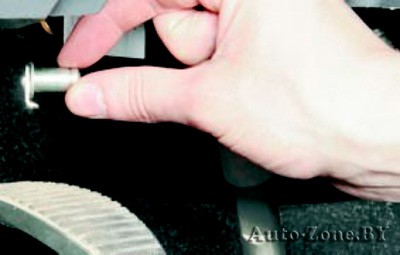

8. …и извлеките палец из отверстий вилки толкателя усилителя и педали тормоза.
Замена вакуумного усилителя тормозов

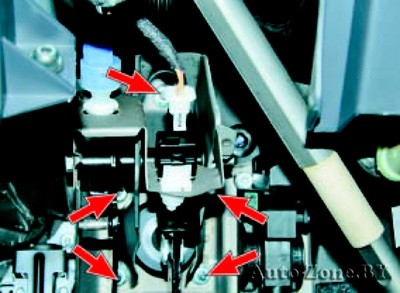

9. Отверните четыре гайки крепления вакуумного усилителя к щиту передка и кронштейну педального узла…
Замена вакуумного усилителя тормозов

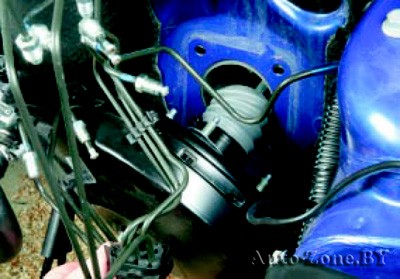

10. …и снимите вакуумный усилитель тормозов.
Замена вакуумного усилителя тормозов

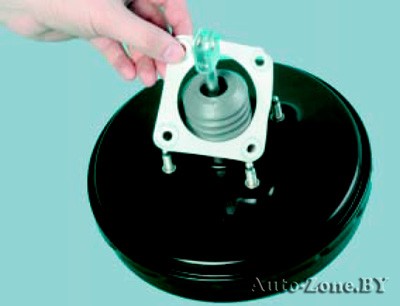

11. Если сняли вакуумный усилитель для замены, снимите с его шпилек уплотнительную прокладку и установите ее на новый усилитель.

12. Установите вакуумный усилитель и все снятые детали в порядке, обратном снятию.

13. Установите на усилитель главный тормозной цилиндр и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
