Снятие и установка катколлектора

В системе установлен нейтрализатор отработавших газов, объединенный с выпускным коллектором (катколлектор). Возможной причиной выхода из строя катколлектора может быть применение этилированного бензина и не рекомендованных типов моторных масел с повышенным содержанием серы и фосфора.

Между фланцами головки блока цилиндров и катколлектора установлена уплотнительная прокладка из прессованного термостойкого материала, армированного сталью.

Вам потребуются: ключи «на 12», отвертка с плоским лезвием.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка катколлектора

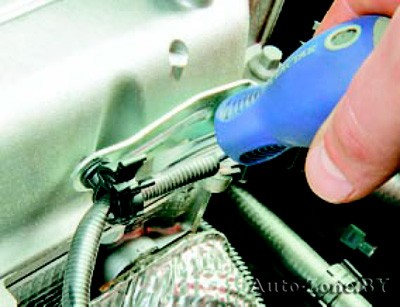

3. Разожмите держатель жгута проводов управляющего датчика концентрации кислорода…
Снятие и установка катколлектора

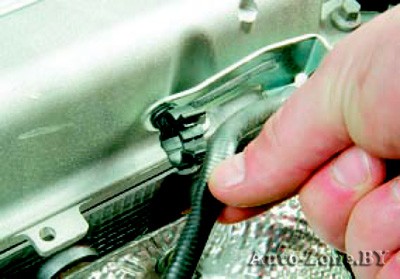

4. …и извлеките жгут.
Снятие и установка катколлектора

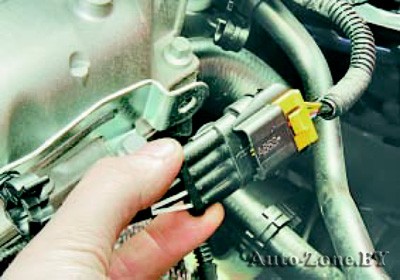

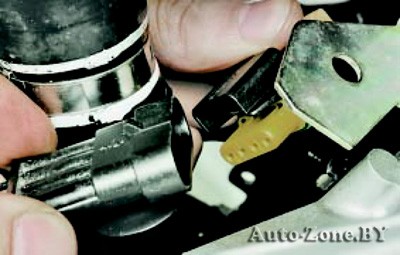

5. Сожмите фиксаторы и отсоедините колодку жгута проводов от кронштейна, расположенного на крышке головке блока цилиндров.
Снятие и установка катколлектора

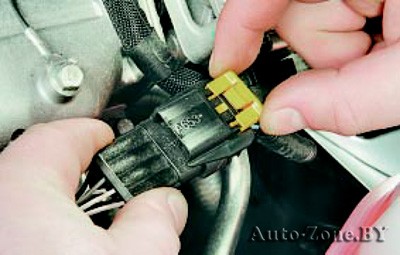

6. Сдвиньте фиксатор…
Снятие и установка катколлектора

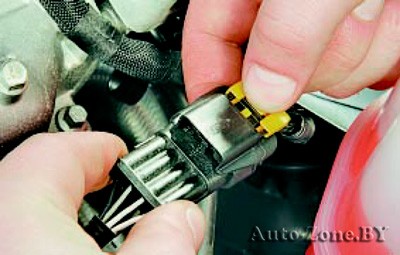

7. …отожмите держатель…
Снятие и установка катколлектора

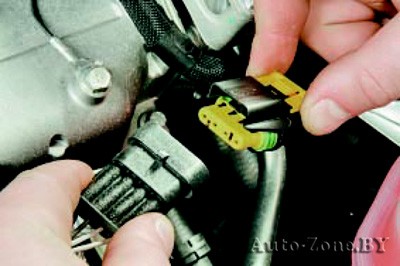

8. …и разъедините колодки жгута проводов управляющего датчика концентрации кислорода.
Снятие и установка катколлектора

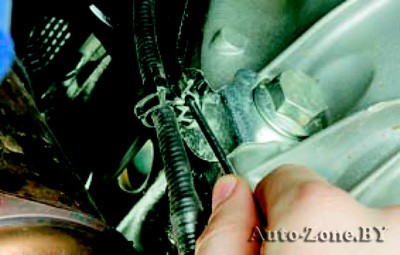

9. Разожмите держатель жгута проводов диагностического датчика концентрации кислорода и извлеките жгут.
Снятие и установка катколлектора

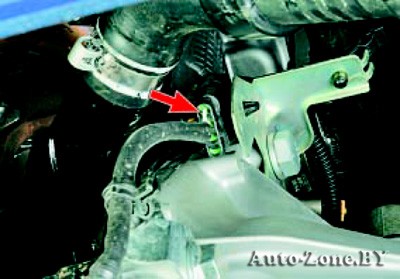

10. Отсоедините колодку жгута проводов от кронштейна, расположенного на картере коробки передач.
Снятие и установка катколлектора

11. Аналогично (см. пп. 6-8) разъедините колодки жгута проводов диагностического датчика концентрации кислорода.
Снятие и установка катколлектора

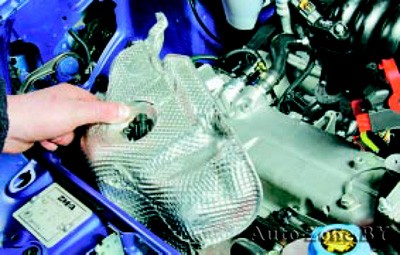

12. Снимите термоэкран катколлектора (см. «Снятие и установка термоэкранов»).
Снятие и установка катколлектора

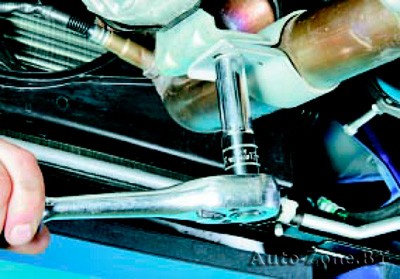

13. Выверните болт нижнего крепления к кронштейну на коробке передач.
Снятие и установка катколлектора

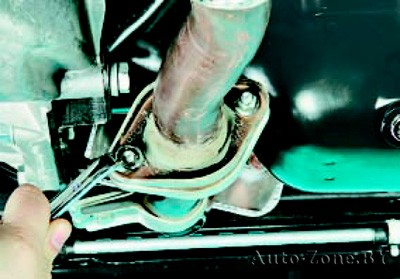

14. Отверните две гайки крепления фланца катколлектора к сильфону.

Перед отворачиванием гаек крепления фланца катколлектора к сильфону очистите металлической щеткой от грязи и ржавчины выступающие резьбовые концы шпилек и обработайте их легкопроникающей смазкой.

Снятие и установка катколлектора

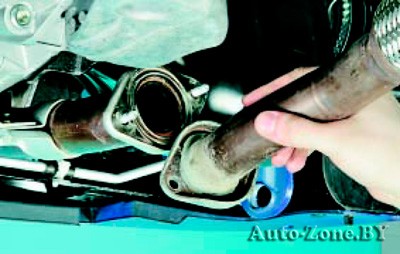

15. Разъедините фланцы…
Снятие и установка катколлектора

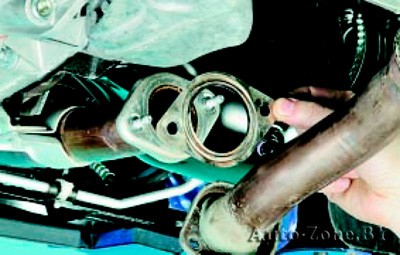

16. …и снимите со шпилек катколлектора металлоармированную прокладку.
Снятие и установка катколлектора

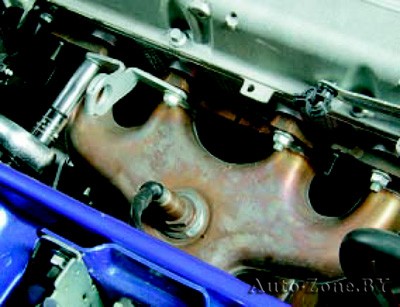

17. Отверните гайки крепления фланца катколлектора к фланцу головки блока цилиндров…
Снятие и установка катколлектора

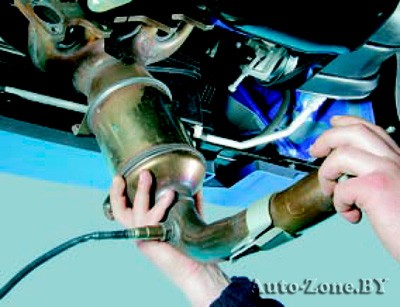

18. …и извлеките его вниз.

19. Установите катколлектор и все снятые детали в порядке, обратном снятию.

Прокладки между фланцами катколлектора замените новыми.
