Расположение предохранителей, плавких вставок и реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в подкапотном пространстве.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном в левом торце панели приборов под пластмассовой крышкой. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.2, крышка монтажного блока снята).

В табл. 10.2 указано назначение предохранителей, плавких вставок и реле в монтажном блоке, установленном в моторном отсеке, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Расположение предохранителей, плавких вставок и реле и их замена

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне…
Расположение предохранителей, плавких вставок и реле и их замена

2. …выверните два винта крепления и снимите крышку.

Расположение предохранителей, плавких вставок и реле и их замена

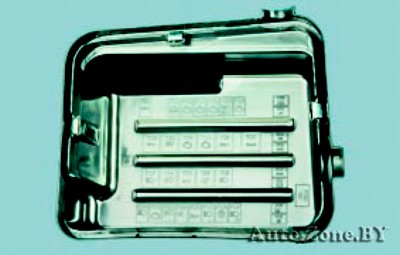

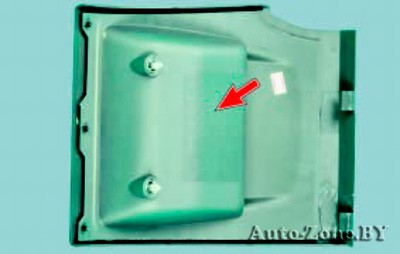

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.

Расположение предохранителей, плавких вставок и реле и их замена

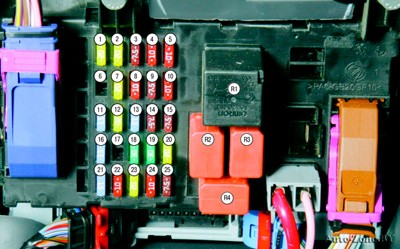

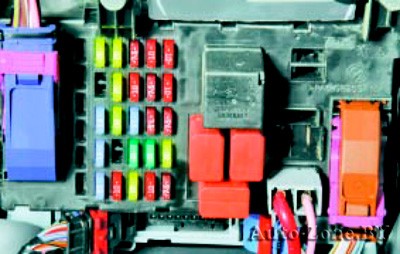

Рис. 10.1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне

3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

4. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
Запасные предохранители закреплены в специальных гнездах монтажного блока.

Расположение предохранителей, плавких вставок и реле и их замена

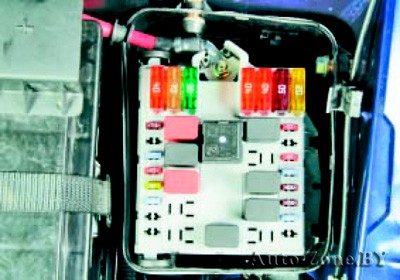

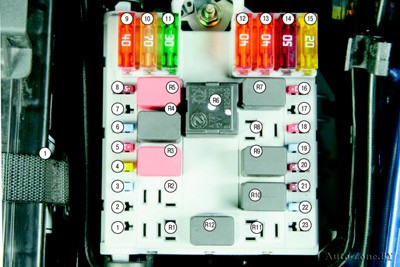

Рис. 10.2. Номера плавких вставок, предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве
Расположение предохранителей, плавких вставок и реле и их замена
5. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве…
Расположение предохранителей, плавких вставок и реле и их замена

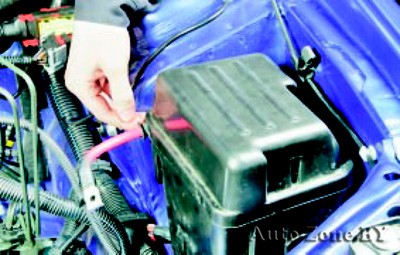

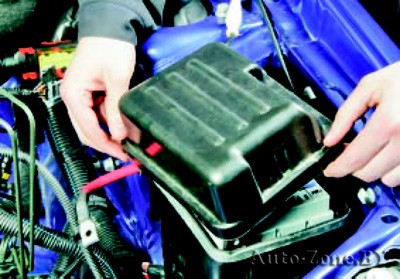

6. …поддев край крышки монтажного блока реле и предохранителей…
Расположение предохранителей, плавких вставок и реле и их замена

7. …снимите крышку.

Расположение предохранителей, плавких вставок и реле и их замена

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок.

В специальных гнездах корпуса монтажного блока закреплены запасные предохранители.

8. При необходимости извлеките реле или плавкую вставку, покачивая их из стороны в сторону.

9. Для замены предохранителей используйте специальный пинцет.

10. Установите детали в порядке, обратном снятию.
