Снятие и установка поворотного кулака передней подвески

Вам потребуются: ключ «на 17», два ключа «на 19» или ключ и торцовая головка «на 19», шестигранный ключ «на 5», торцовая головка «на 32», молоток, бородок.

1. Поднимите и установите переднюю часть автомобиля на опоры. Снимите колесо.
Снятие и установка поворотного кулака передней подвески

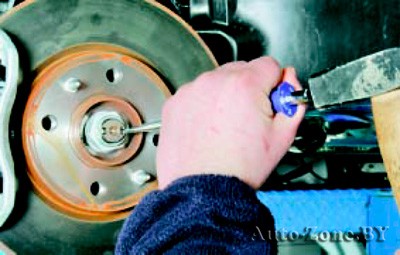

2. Расконтрите бородком гайку ступицы.
Снятие и установка поворотного кулака передней подвески

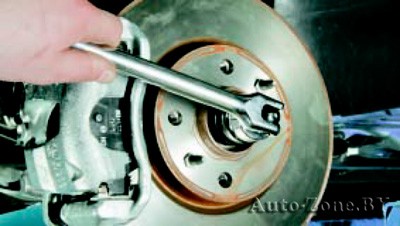

3. Ослабьте затяжку гайки ступицы.
Снятие и установка поворотного кулака передней подвески

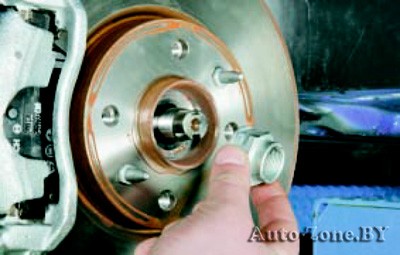

4. Окончательно отверните гайку ступицы, снимите гайку и установленную под ней упорную шайбу.
Снятие и установка поворотного кулака передней подвески

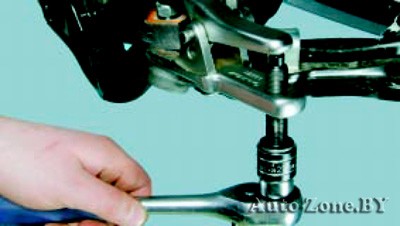

5. Отверните гайку крепления пальца шарнира наружного наконечника рулевой тяги…
Снятие и установка поворотного кулака передней подвески

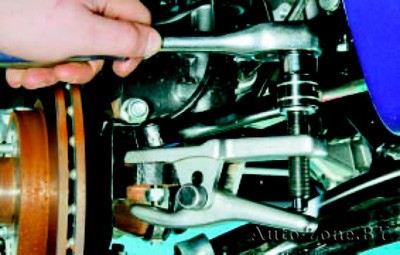

6. …установите съемник шаровых шарниров и выпрессуйте палец из рычага поворотного кулака.
Снятие и установка поворотного кулака передней подвески

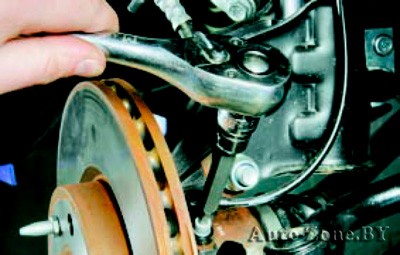

7. Выверните болт крепления…
Снятие и установка поворотного кулака передней подвески

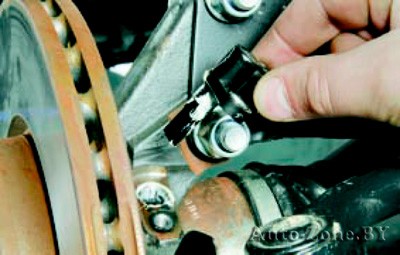

8. …и извлеките датчик частоты вращения колеса из отверстия в поворотном кулаке.
Снятие и установка поворотного кулака передней подвески

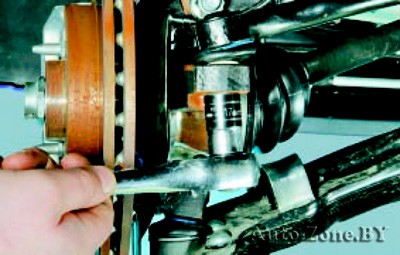

9. Отверните гайку крепления шаровой опоры к поворотному кулаку…
Снятие и установка поворотного кулака передней подвески
10. …установите съемник шаровых шарниров и выпрессуйте палец из кулака.
Снятие и установка поворотного кулака передней подвески

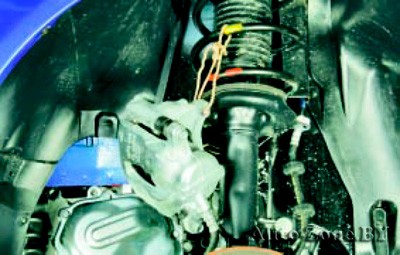

11. Снимите суппорт тормозного механизма переднего колеса в сборе (см. «Замена суппорта тормозного механизма переднего колеса в сборе с направляющей колодок»), не отсоединяя тормозной шланг, и закрепите его проволокой, не допуская скручивания или натяжения шланга.
Снятие и установка поворотного кулака передней подвески

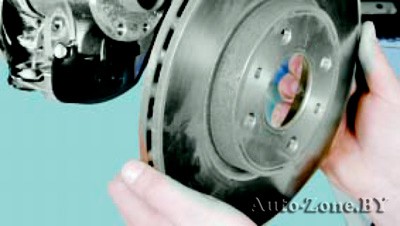

12. Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма переднего колеса»).
Снятие и установка поворотного кулака передней подвески

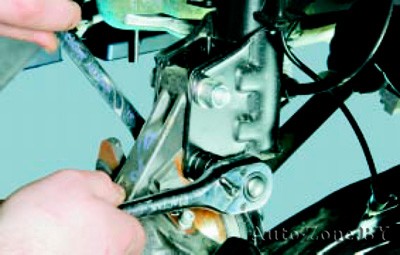

13. Отверните гайки болтов крепления поворотного кулака к амортизаторной стойке и извлеките болты.
Снятие и установка поворотного кулака передней подвески

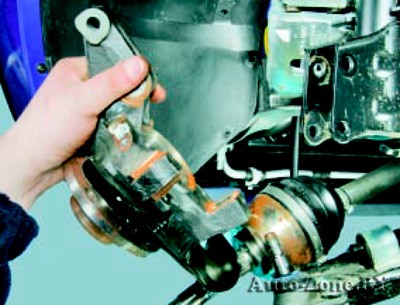

14. Снимите поворотный кулак с хвостовика наружного шарнира привода переднего колеса.

15. Установите детали в порядке, обратном снятию. Болты и гайки затяните моментом, указанным в приложении 1.

Если после затяжки гайки ступицы полным моментом ранее замятые края ее буртика вновь совпадут с проточками на хвостовике наружного шарнира привода переднего колеса, замените гайку новой, так как повторное замятие уже деформированных мест буртика гайки может не обеспечить ее надежную фиксацию.
