Замена рабочего цилиндра тормозного механизма заднего колеса

Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса или заклинило поршни в цилиндре, замените рабочий цилиндр.

Вам потребуются: ключ «на 10»…
Замена рабочего цилиндра тормозного механизма заднего колеса
…и специальный ключ «на 11» для гаек трубопроводов.

1. Ослабьте затяжку болтов заднего колеса со стороны заменяемого цилиндра, подложите под передние колеса противооткатные упоры («башмаки»). Включите I передачу. Домкратом приподнимите заднюю часть автомобиля и установите на надежные опоры.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
Замена рабочего цилиндра тормозного механизма заднего колеса

3. Снимите заднее колесо.

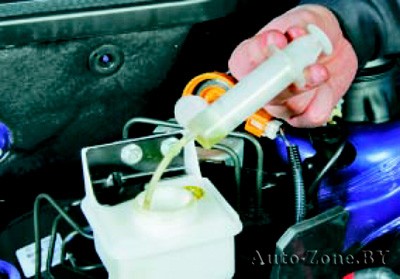

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости.
Замена рабочего цилиндра тормозного механизма заднего колеса

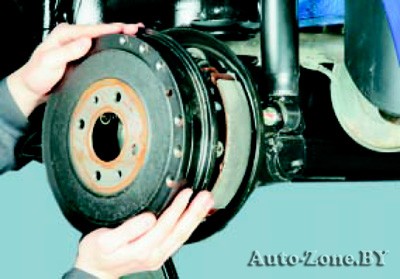

5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

6. Снимите тормозные колодки заднего колеса (см. «Замена тормозных колодок тормозного механизма заднего колеса»).
Замена рабочего цилиндра тормозного механизма заднего колеса

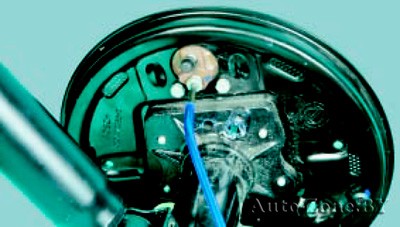

7. Очистите от грязи место крепления тормозной трубки и болта крепления рабочего цилиндра с обратной стороны тормозного щита.
Замена рабочего цилиндра тормозного механизма заднего колеса

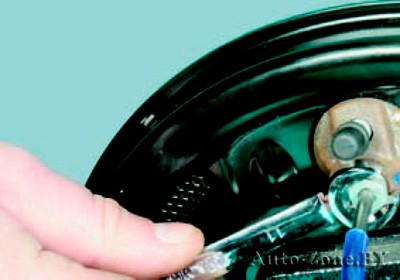

8. Отверните гайку крепления тормозной трубки к рабочему цилиндру…
Замена рабочего цилиндра тормозного механизма заднего колеса

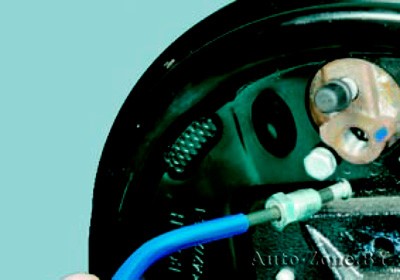

9. …сдвиньте гайку по трубопроводу…
Замена рабочего цилиндра тормозного механизма заднего колеса

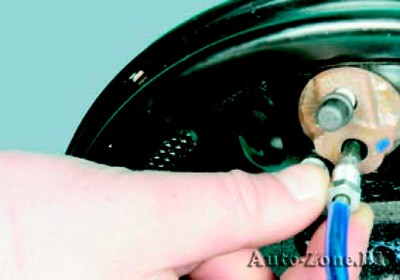

10. …отсоедините трубку и заглушите ее отверстие, например, колпачком клапана выпуска воздуха.

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в единое целое, поэтому при попытке отвернуть гайку трубка скручивается и ломается. В этом случае лишь немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

Замена рабочего цилиндра тормозного механизма заднего колеса

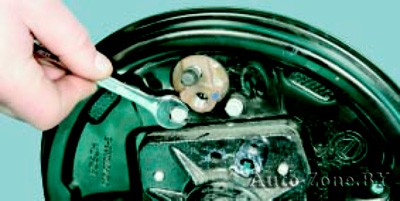

11. Выверните болты крепления рабочего цилиндра к тормозному щиту, придерживая цилиндр с другой стороны…
Замена рабочего цилиндра тормозного механизма заднего колеса

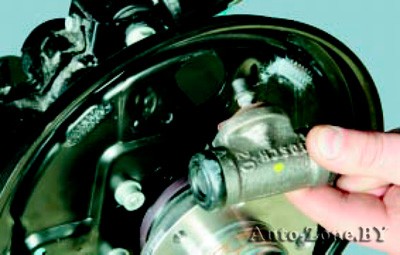

12. …и снимите рабочий цилиндр.

13. Если на клапане выпуска воздуха нового цилиндра нет защитного колпачка, снимите его со старого клапана.

14. Установите рабочий цилиндр в порядке, обратном снятию.

15. Установите тормозные колодки.

16. Установите тормозной барабан.

17. Удалите воздух из тормозной системы (см. «Прокачка гидропривода тормозной системы»).

18. Несколько раз резко нажмите на педаль тормоза, чтобы подвести тормозные колодки к барабану.
