Снятие, проверка и установка форсунок

Признаки неисправности форсунок:

  • — затрудненный пуск двигателя;
  • — неустойчивая работа двигателя;
  • — двигатель глохнет на холостом ходу;
  • — повышенная частота вращения коленчатого вала на холостом ходу;
  • — двигатель не развивает полной мощности, недостаточная приемистость двигателя;
  • — рывки и провалы в работе двигателя при движении автомобиля;
  • — повышенный расход топлива;
  • — повышенное содержание СО и СН в отработавших газах;
  • — калильное зажигание из-за негерметичности форсунок.

Вам потребуются: отвертка с плоским лезвием, автотестер.

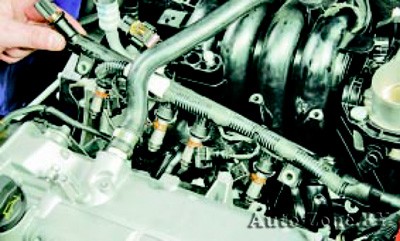

1. Снимите топливную рампу (см. «Снятие и установка топливной рампы»).
Снятие, проверка и установка форсунок

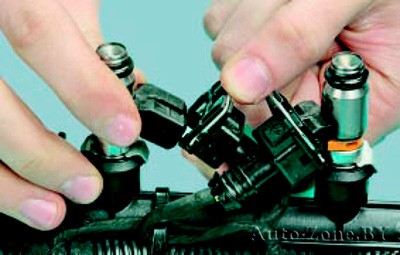

2. Отожмите фиксатор…
Снятие, проверка и установка форсунок

3. …и отсоедините колодку жгута проводов от форсунки.
Снятие, проверка и установка форсунок

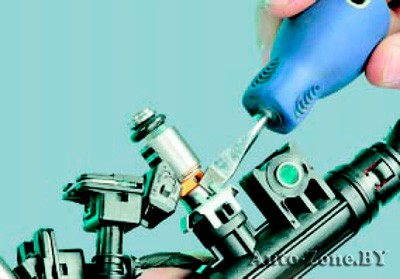

4. Подденьте фиксатор форсунки…
Снятие, проверка и установка форсунок

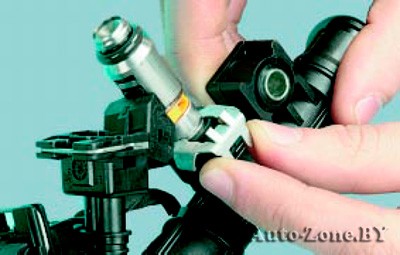

5. …и снимите его с топливной рампы.
Снятие, проверка и установка форсунок

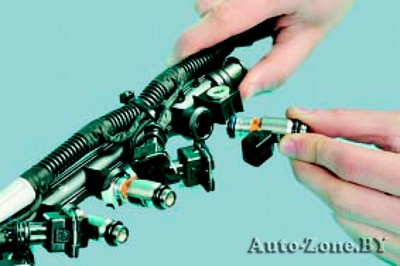

6. Извлеките хвостовик форсунки из отверстия рампы. Аналогично снимите остальные форсунки.
Снятие, проверка и установка форсунок

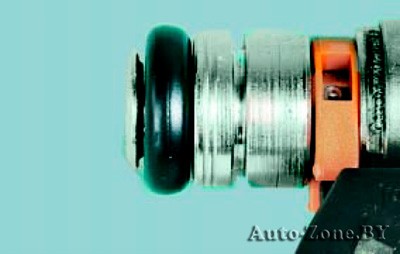

7. При каждом снятии форсунок обязательно заменяйте на них уплотнительные кольца со стороны топливной рампы…
Снятие, проверка и установка форсунок

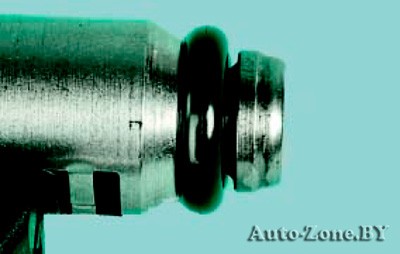

8. …и распылителя.

9. Проверьте исправность обмоток форсунок.
Снятие, проверка и установка форсунок

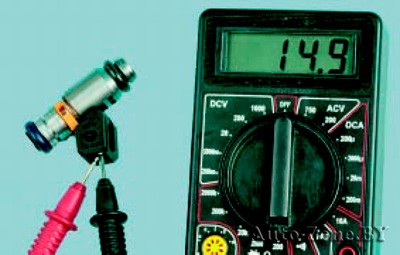

10. Проверьте сопротивление обмотки форсунки. Сопротивление исправной форсунки должно быть 14-16 Ом. Если сопротивление обмотки не соответствует норме, замените форсунку, так как она неремонтопригодна.

Проверку форсунок по форме распыляемого факела топлива и на герметичность проводите на специализированных станциях технического обслуживания: такая проверка непосредственно на автомобиле очень пожароопасна.

11. Если устанавливаете прежние форсунки, аккуратно промойте их распылители растворителем или очистителем карбюратора.

Не допускается промывать форсунки окунанием в моющий состав, так как в этом случае будет повреждена их электрическая часть.

12. Установите форсунки в порядке, обратном снятию. Перед установкой форсунок смажьте уплотнительные кольца моторным маслом.

13. Установив форсунки в топливную рампу, а рампу на впускную трубу и подсоединив трубопроводы к рампе, пустите двигатель и проверьте герметичность соединения трубопровода и уплотнений форсунок.
