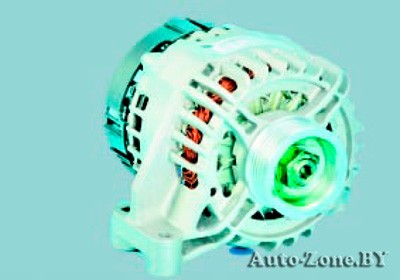

На автомобили Fiat Albea устанавливают трехфазный генератор переменного тока, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (если смотреть со стороны привода).

Статор 5 (рис. 10.3) и крышки 4, 15 стянуты четырьмя болтами 14. Вал ротора 9 вращается в подшипниках, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 13, прикрепленным к крышке 15. Электронный регулятор напряжения, объединенный со щеткодержателем, также прикреплен к крышке 15.
Генератор: Особенности конструкции

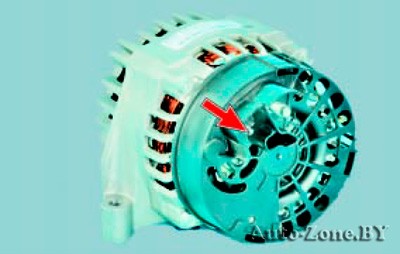

Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D» регулятора.
Генератор: Особенности конструкции

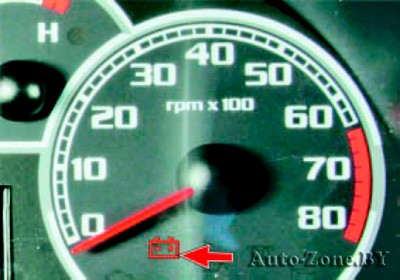

Работа генератора отслеживается сигнальной лампой разряда аккумуляторной батареи, расположенной в комбинации приборов.

При включении зажигания лампа должна гореть, после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее свечение вполнакала свидетельствует о неисправностях.

В последнее время появилось много фирм, специализирующихся на ремонте импортных стартеров и генераторов. Там можно провести диагностику неисправного узла, приобрести запчасти для любой модели генератора (стартера), получить квалифицированную консультацию. Если вы не уверены, что можете отремонтировать генератор (стартер) самостоятельно, есть смысл обратиться в такую фирму, где ремонт этих узлов выполнят быстро, с хорошим качеством и по вполне доступной цене. Однако на автомобилях с большим пробегом часто бывает выгоднее заменить узел в сборе новым, чем заменять вышедшие из строя детали.
