Ремонт стартера

Перед разборкой стартера убедитесь в его исправности путем следующих простых проверок.
Ремонт стартера

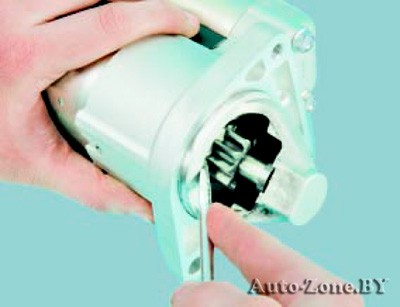

1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.
Ремонт стартера

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

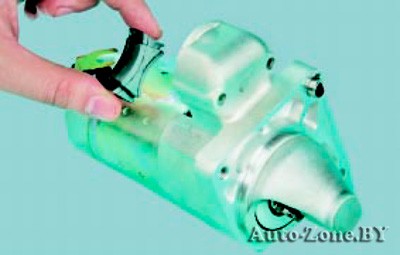

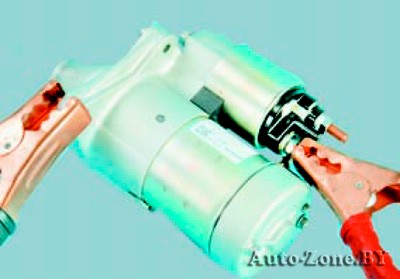

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим — к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.
Ремонт стартера

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Ротор стартера должен начать вращаться с частотой более 6000 мин-1. В противном случае отремонтируйте стартер.

Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием, пассатижи с узкими губками, молоток, тестер, штангенциркуль.

Ремонт стартера

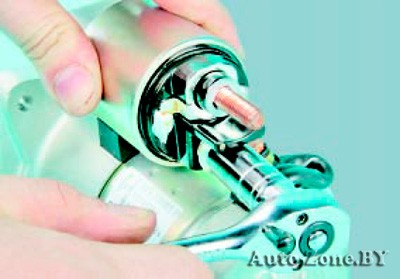

1. Отверните гайку крепления шины к контактному болту тягового реле…
Ремонт стартера

2. …и отсоедините шину от болта.
Ремонт стартера

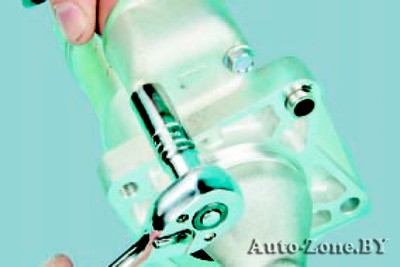

3. Выверните три болта крепления тягового реле к крышке со стороны привода…
Ремонт стартера

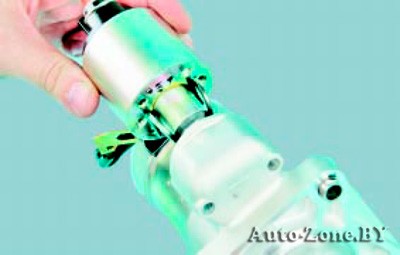

4. …снимите тяговое реле…
Ремонт стартера

5. …и извлеките из крышки со стороны привода опору рычага привода стартера.
Ремонт стартера

6. Выверните два стяжных болта…
Ремонт стартера

7. …извлеките их…
Ремонт стартера

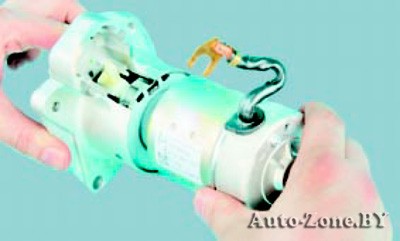

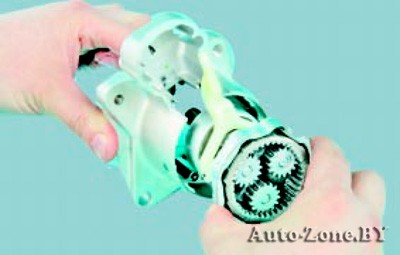

8. …и разъедините статор и крышку со стороны привода.
Ремонт стартера

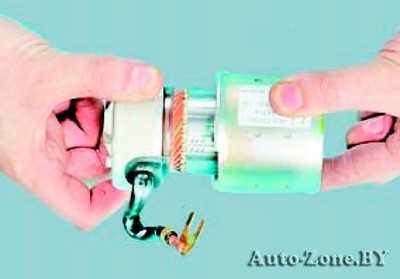

9. Извлеките из статора ротор в сборе со щеточным узлом.
Ремонт стартера

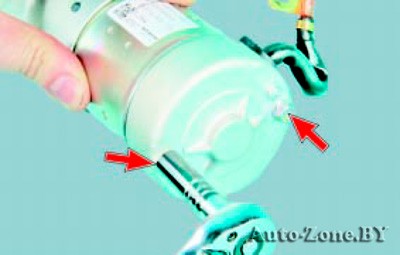

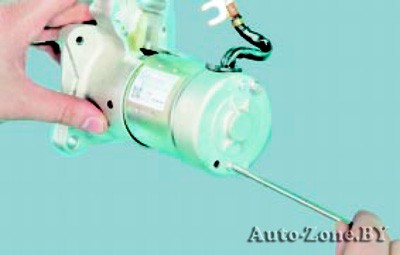

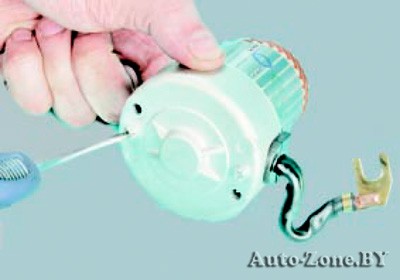

10. Выверните два болта крепления крышки со стороны коллектора…
Ремонт стартера

11. …и снимите крышку.
Ремонт стартера

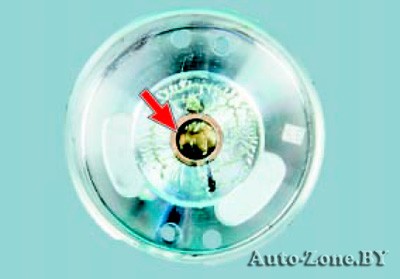

12. Осмотрите крышку со стороны коллектора. Если втулка в крышке изношена или на ней появились задиры, раковины и другие дефекты, необходимо заменить втулку или крышку в сборе с втулкой.
Ремонт стартера

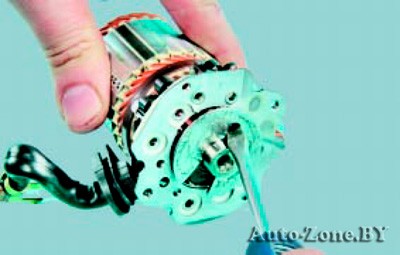

13. Подденьте отверткой край стопорного кольца…
Ремонт стартера

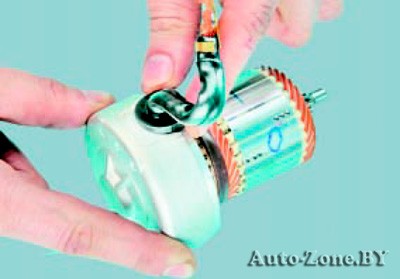

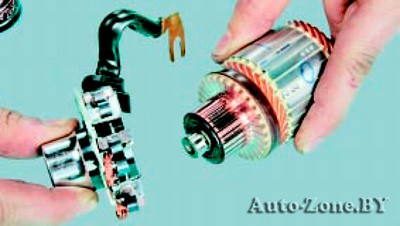

14. …снимите его, а затем снимите щеточный узел с ротора.
Ремонт стартера

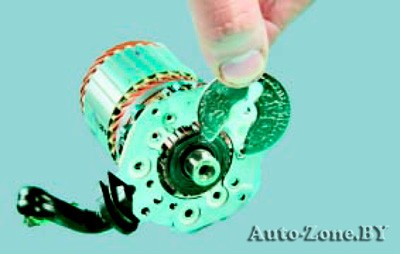

15. Снимите маслоотражатель планетарного механизма…
Ремонт стартера

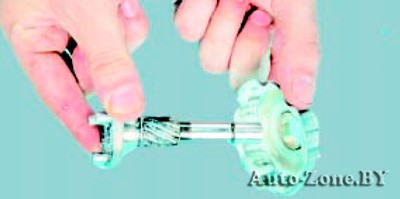

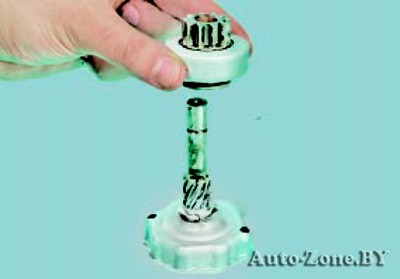

16. …выньте из крышки вал привода…
Ремонт стартера

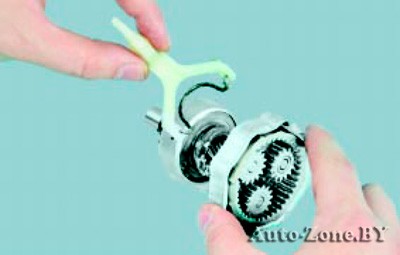

17. …и снимите рычаг привода.
Ремонт стартера

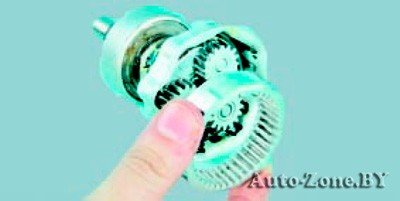

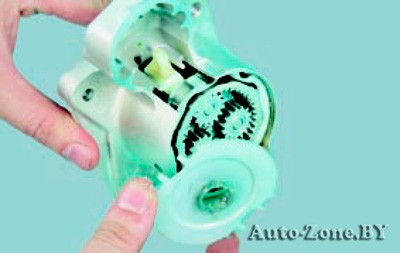

18. Извлеките коронную шестерню планетарного редуктора.
Ремонт стартера

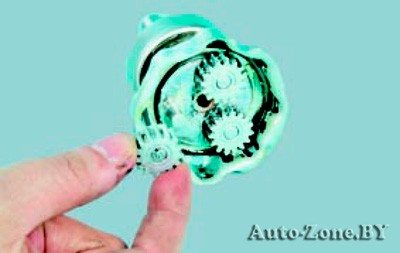

19. Снимите с осей водила три сателлита.
Ремонт стартера

20. Аккуратно поддев отверткой…
Ремонт стартера

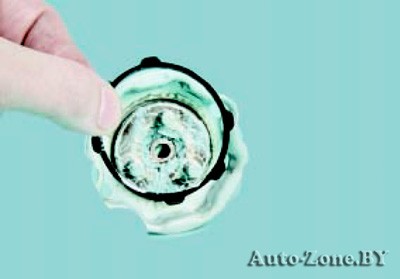

21. …извлеките резиновый уплотнитель.
Ремонт стартера

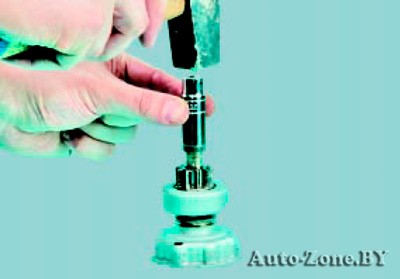

22. Сдвиньте по валу привода ограничительное кольцо с помощью оправки подходящего диаметра.
Ремонт стартера

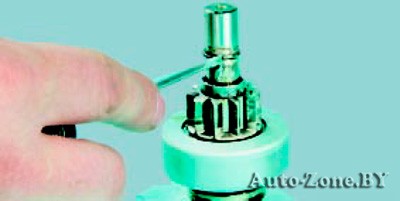

23. Подденьте отверткой…
Ремонт стартера

24. …и снимите стопорное кольцо.
Ремонт стартера

25. Снимите ограничительное кольцо…
Ремонт стартера

26. …и муфту привода.
Ремонт стартера

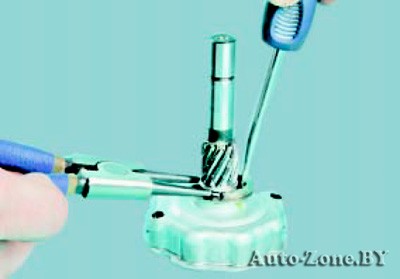

27. С помощью специального съемника разожмите стопорное кольцо…
Ремонт стартера
28. …и снимите его.
Ремонт стартера

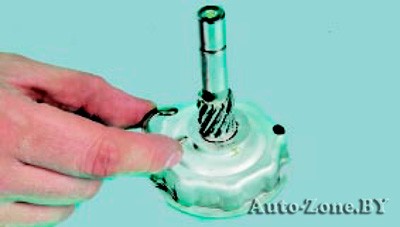

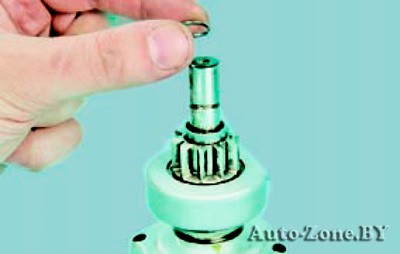

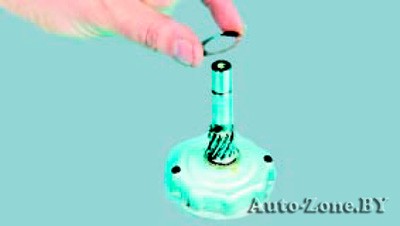

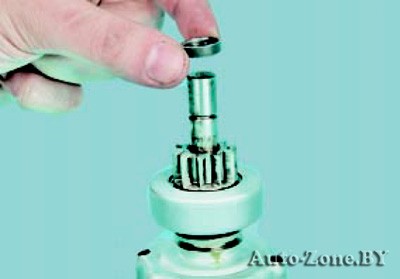

29. Снимите с вала привода дистанционное кольцо…
Ремонт стартера

30. …и крышку планетарного редуктора.
Ремонт стартера

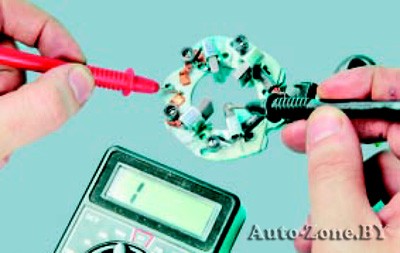

31. Осмотрите щеточный узел. Проверьте высоту щеток в щеткодержателе. Если их высота 7 мм и менее, замените щеточный узел новым. Проверьте омметром изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.
Ремонт стартера

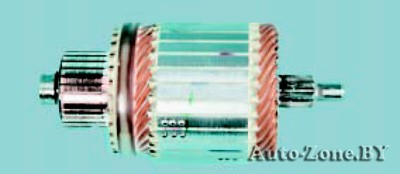

32. Осмотрите ротор. На шестерне и цапфах вала ротора не должно быть повреждений (забоин, задиров).
Ремонт стартера

33. На коллекторе ротора не должно быть следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной бумагой.
Ремонт стартера

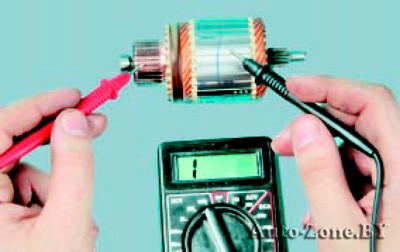

34. Проверьте омметром обмотку ротора на короткое замыкание. Сопротивление должно стремиться к бесконечности.
Ремонт стартера

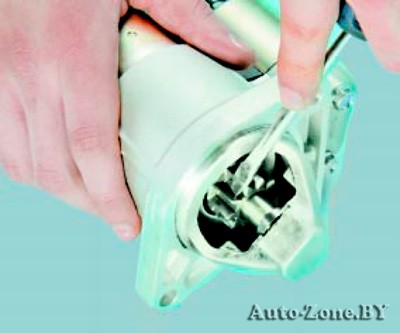

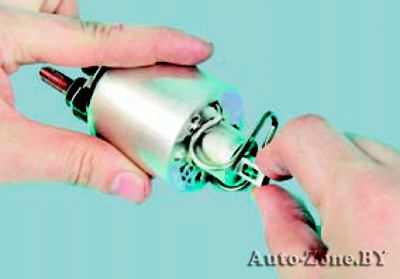

35. Проверьте, легко ли перемещается якорь тягового реле стартера…
Ремонт стартера

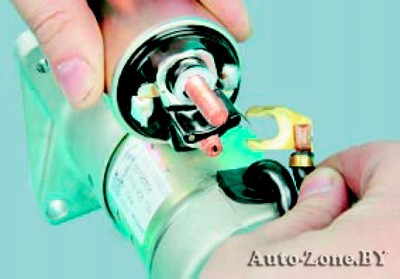

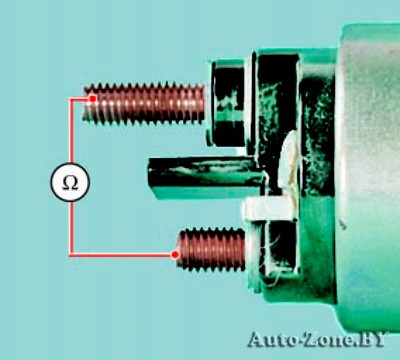

36. …и замыкаются ли контактные болты контактной пластины (омметром).
Ремонт стартера

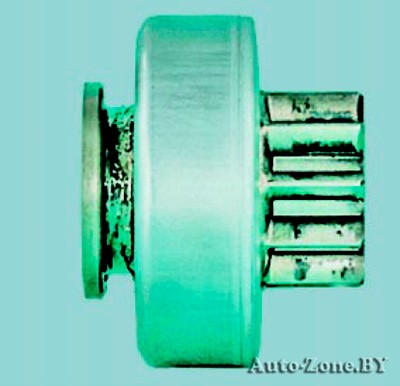

37. Проверьте муфту привода. Зубья шестерни не должны быть значительно изношены. Шестерня должна легко проворачиваться относительно ступицы муфты в сторону вращения ротора и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените муфту.
Ремонт стартера

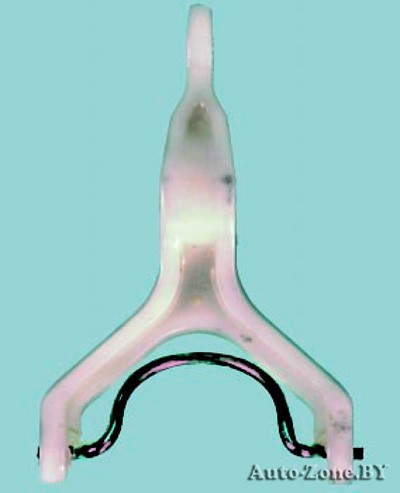

38. На рычаге привода стартера не должно быть трещин и следов значительного износа паза вилок.

39. Соберите стартер в последовательности, обратной разборке, с учетом следующих особенностей:
— смажьте шестерню вала ротора кремнийсодержащей смазкой;

В процессе эксплуатации муфту привода смазывать не нужно. Однако необходимо очищать ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

— смажьте моторным маслом подшипники (втулки), в которых вращается ротор стартера;
Ремонт стартера

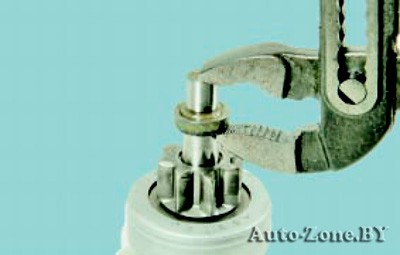

— для установки ограничительного кольца воспользуйтесь пассатижами;
Ремонт стартера

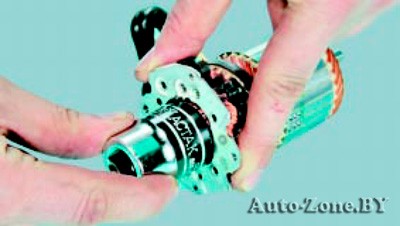

— для установки щеткодержателя на коллектор разведите щетки и зафиксируйте их оправкой (например, торцовой головкой из набора инструментов)…
Ремонт стартера

…подведите щеткодержатель к коллектору и сдвиньте его по оправке, установив на коллектор;

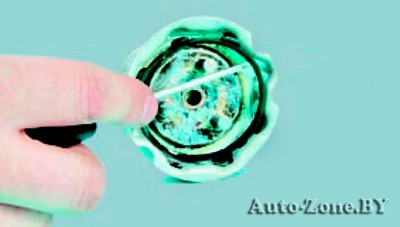

— перед установкой тягового реле нанесите тонкий слой силиконового герметика на поверхность реле, контактирующую с крышкой стартера со стороны привода.
