Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

Вам потребуются: отвертка с плоским лезвием, ключ «на 17», ключ TORX T30.

1. Снимите облицовку багажника с правой стороны по направлению движения автомобиля (см. «Снятие и установка облицовок багажника»).
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

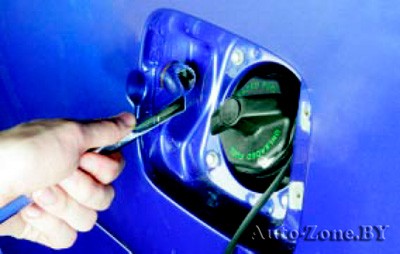

2. Отверните гайку крепления замка крышки люка наливной трубы топливного бака (для наглядности показано со снятой крышкой)…
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

3. …и извлеките замок из отверстия в отштамповке люка.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

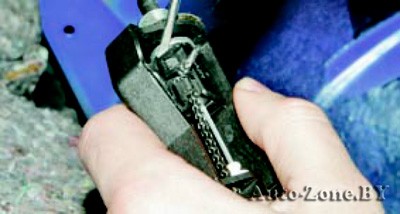

4. Подденьте отверткой замок фиксатора замка наконечника троса и раскройте фиксатор.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

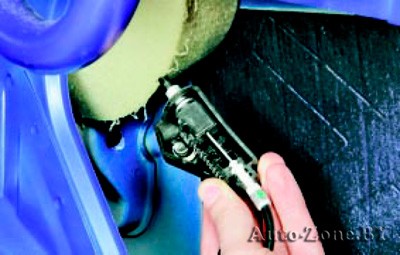

5. Подденьте отверткой и извлеките наконечник оболочки тороса привода замка крышки люка наливной трубы топливного бака из паза кронштейна замка.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

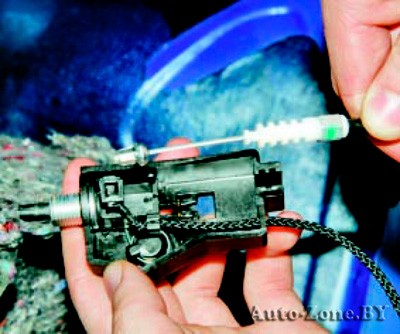

6. Отсоедините наконечник троса от замка крышки люка наливной трубы топливного бака.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

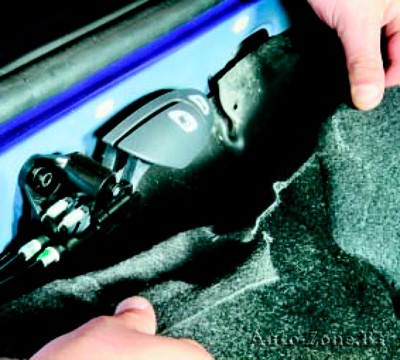

7. При необходимости замените трос привода замка крышки люка наливной трубы топливного бака, для чего снимите облицовку порога и отведите коврик в сторону (см. «Снятие и установка облицовок салона»).
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

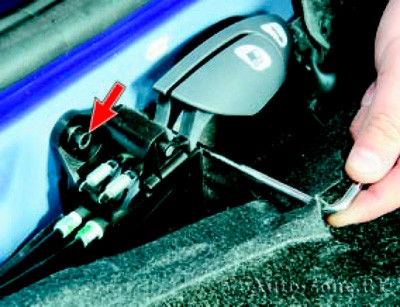

8. Выверните два болта крепления блока рукояток.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

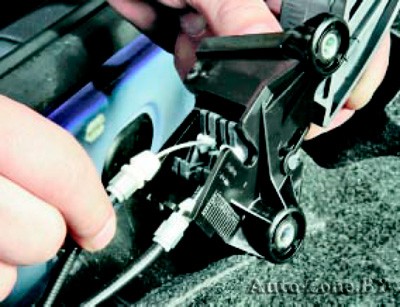

9. Отведите блок рукояток от порога и разверните его.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

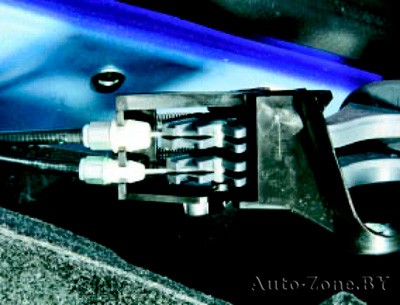

10. Извлеките из прорези кронштейна блока рычагов наконечник оболочки троса привода замка крышки люка наливной трубы топливного бака…
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

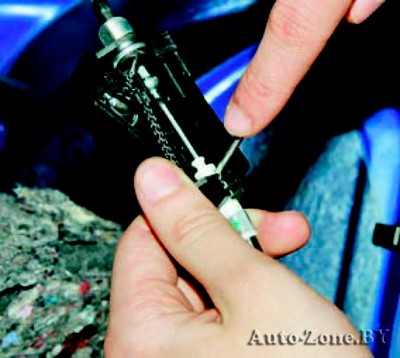

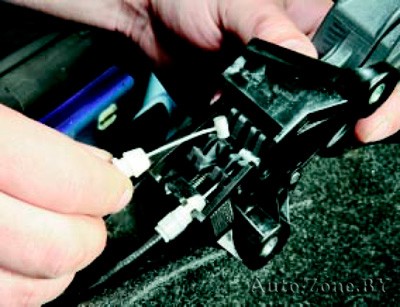

11. …и, вынув наконечник троса из прорези рычага, отсоедините трос.
Снятие и установка замка крышки люка наливной трубы топливного бака и его привода

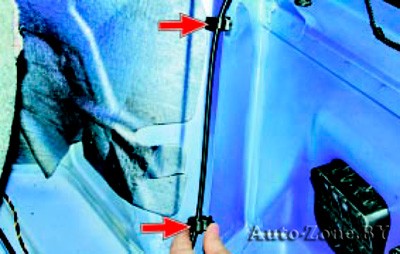

12. Разожмите фиксаторы троса, расположенные на кузове по всей длине троса, извлеките трос из фиксаторов и снимите его с автомобиля, вытянув в салон.

13. Установите замок крышки люка наливной трубы топливного бака и все ранее снятые детали в порядке, обратном снятию. Перед установкой смажьте петлю крышки моторным маслом.
