Снятие, установка и регулировка замка капота и его привода

Вам потребуются: торцовая головка «на 10», отвертки с крестообразным и плоским лезвием.

1. Откройте капот и установите его на упор.

2. Снимите облицовку радиатора (см. «Снятие и установка облицовки радиатора»).
Снятие, установка и регулировка замка капота и его привода

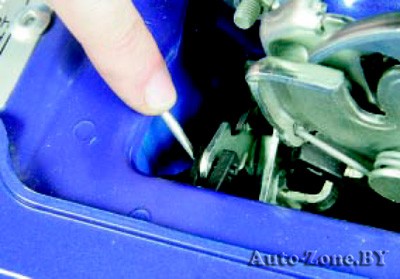

3. Отверткой протолкните фиксатор рукоятки привода предохранительного крючка замка…
Снятие, установка и регулировка замка капота и его привода

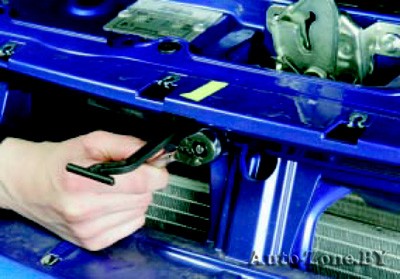

4. …отверните гайку крепления направляющей рукоятки к рамке радиатора…
Снятие, установка и регулировка замка капота и его привода

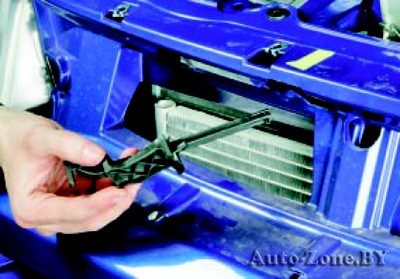

5. …и снимите рукоятку в сборе с направляющей.
Снятие, установка и регулировка замка капота и его привода

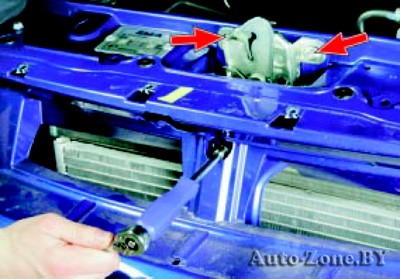

6. Отверните три гайки крепления замка к рамке радиатора и снимите со шпилек замок.
Снятие, установка и регулировка замка капота и его привода

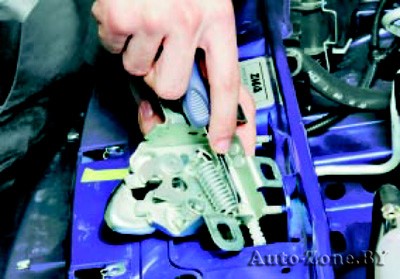

7. Отверткой извлеките из паза в корпусе замка наконечник оболочки троса привода замка…
Снятие, установка и регулировка замка капота и его привода

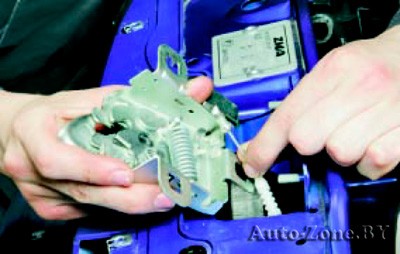

8. …и снимите замок, отсоединив от него наконечник троса привода.

9. Установите замок капота в порядке, обратном снятию. Перед установкой замка капота смажьте его детали консистентной смазкой, например Литолом-24.

Для снятия привода замка капота выполните следующее.

1. Отсоедините трос привода от замка капота (см. выше пп. 6-8).
Снятие, установка и регулировка замка капота и его привода

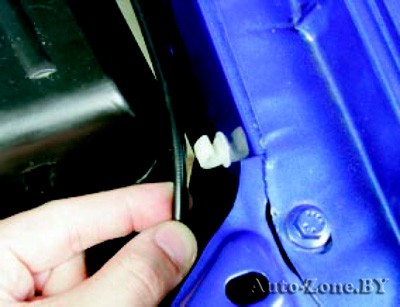

2. Извлеките трос привода из фиксаторов в моторном отсеке.
Снятие, установка и регулировка замка капота и его привода

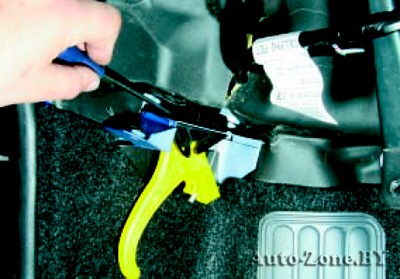

3. В салоне автомобиля подденьте фиксатор рукоятки привода замка капота…
Снятие, установка и регулировка замка капота и его привода

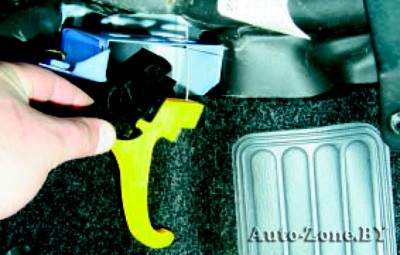

4. …и выведите основание рукоятки в отверстие кронштейна кузова.
Снятие, установка и регулировка замка капота и его привода

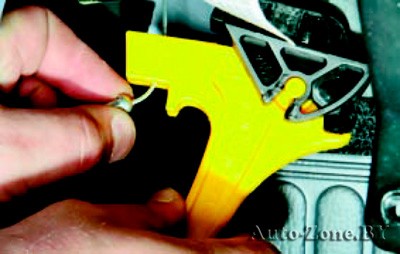

5. Отсоедините наконечник троса привода замка капота от рычага рукоятки, продев наконечник в отверстие рукоятки.

6. Привяжите к концу троса проволоку, чтобы облегчить протягивание троса при обратной установке.

7. Протяните в салон трос привода замка капота.

Пластмассовый рычаг открывания капота часто выходит из строя. В этом случае не требуется заменять трос в сборе. Достаточно заменить сам рычаг, который поставляют в запасные части. Отсоедините наконечник троса и установите новый рычаг в порядке, обратном снятию.

8. Установите замок капота, трос его привода и все снятые детали в порядке, обратном снятию. Перед установкой замка капота смажьте его детали смазкой типа NLGI 1 или NLGI 2.

9. При необходимости, вращая резиновые упоры, отрегулируйте зазор между капотом и облицовкой радиатора.
