Панель приборов: Особенности конструкции

Панель приборов: Особенности конструкции

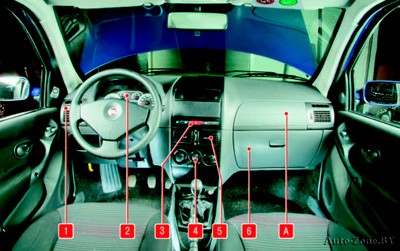

Рис. 11.1. Панель приборов: А — зона установки подушки безопасности переднего пассажира; 1 — блок управления электрокорректором фар; 2 — комбинация приборов; 3 — блок переключателей наружного освещения, подсветки комбинации приборов, обогрева заднего стекла, аварийной сигнализации; 4 — блок управления системой отопления (кондиционирования) и вентиляции; 5 — центральная накладка панели приборов; 6 — вещевой ящик
Панель приборов: Особенности конструкции

Панель приборов (рис. 11.1) неразборной конструкции состоит из формованной пластмассовой декоративной панели и залитого в нее металлического каркаса и прикреплена болтами к усилителям кузова.

С помощью съемных элементов к панели приборов крепятся контрольные приборы, органы управления автомобилем и системой отопления (кондиционирования) и вентиляции; накладки, закрывающие узлы, расположенные под панелью приборов, или служащие для установки приборов и органов управления; сопла системы отопления (кондиционирования) и вентиляции, вещевой ящик.
Панель приборов: Особенности конструкции

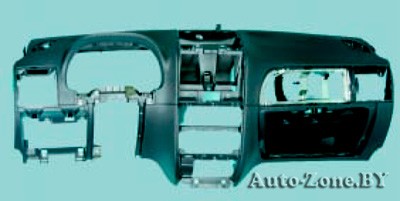

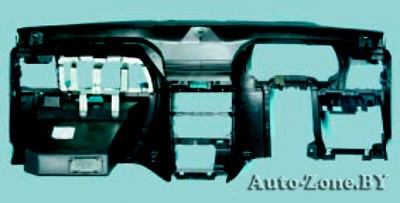

С обратной стороны панели приборов расположены кронштейны крепления панели к кузову и места для крепления электропроводки автомобиля.

Снятие и установка панели приборов
