Проверка и регулировка света фар

Проверка и регулировка света фар

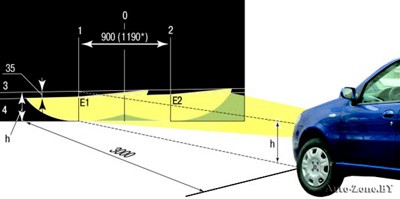

Рис. 10.6. Регулировка света фар

*В скобках указан размер для регулировки ближнего света фар.

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием или шестигранный ключ «на 6».

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя дополнительный груз массой 75 кг Разметьте на стене экран, как показано на рис. 10.6. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
Проверка и регулировка света фар

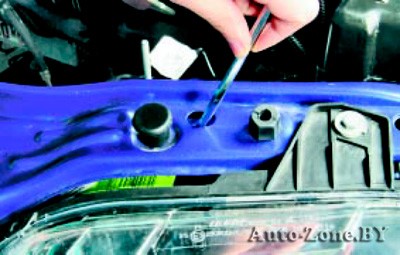

7. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали…
Проверка и регулировка света фар

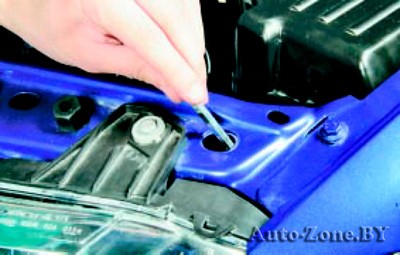

8. …и вертикали, если расположение световых пятен не соответствует рисунку.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Проверка и регулировка света фар

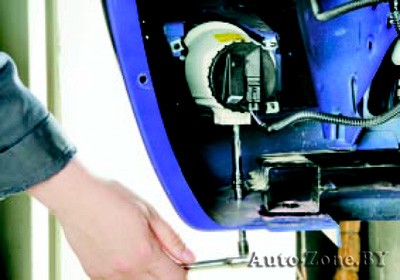

Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии 4 или чуть ниже ее.
