Система улавливания паров топлива Fiat Albea

СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.В системе применен метод поглощения паров угольным адсорбером. Он установлен в передней части основания кузова под правым крылом и соединен трубопроводами с топливным баком и электромагнитным клапаном продувки.

Система улавливания паров топлива Fiat Albea

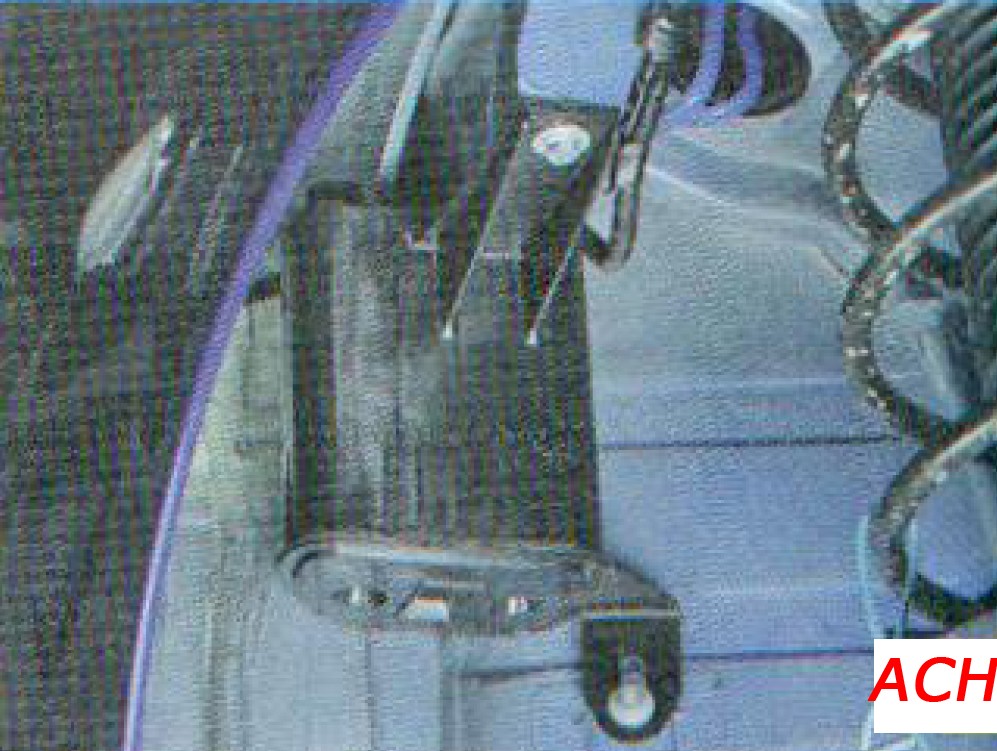

Электромагнитный клапан продувки адсорбера установлен на впускной трубе под дроссельным узлом.

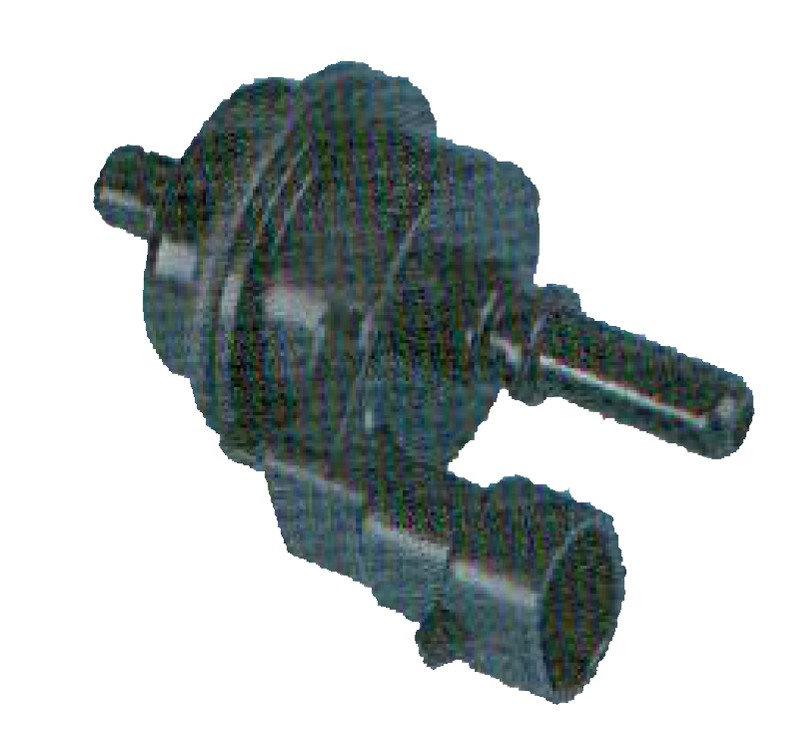

Электромагнитный клапан продувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы, установлен на впускной трубе двигателя.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере,

Система улавливания паров топлива Fiat Albea

заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана. Электронный блок управления двигателем регулирует интенсивность продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода вплоть до остановки двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

ПРОВЕРКА КЛАПАНА ПРОДУВКИ АДСОРБЕРА

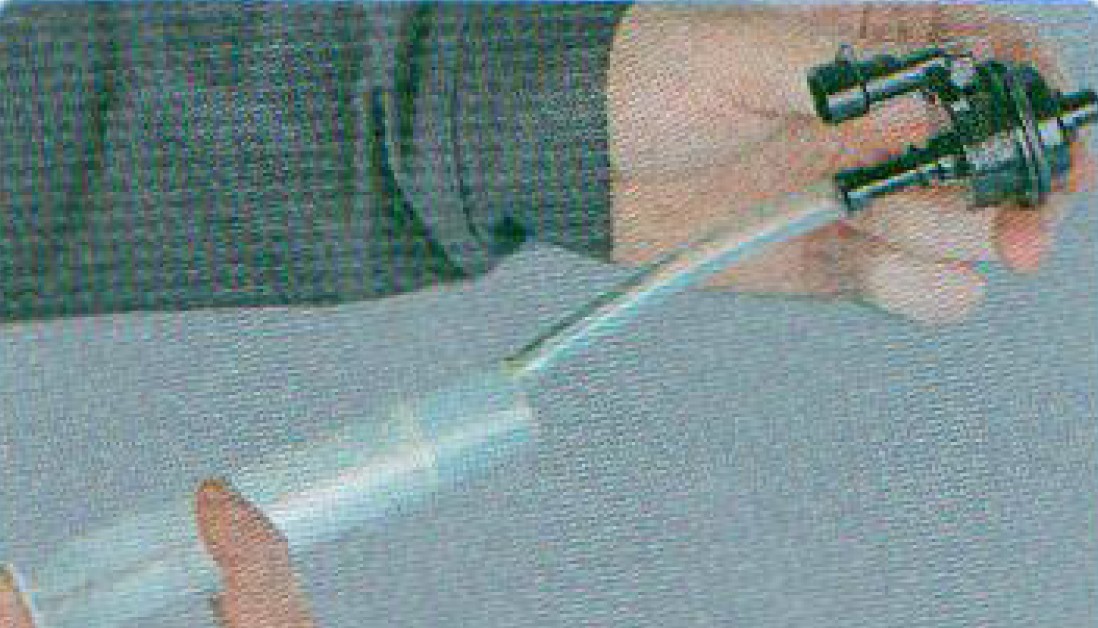

Для проверки клапана присоедините к подводящему штуцеру клапана медицинский шприц (его используют в качестве насоса). Нажмите на плунжер шприца — в клапане должно создаваться давление (оно будет ощущаться по стремлению плунжера шприца вернуться в исходное положение).

Система улавливания паров топлива Fiat Albea

Затем подсоедините к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а давление — исчезнуть (плунжер шприца без сопротивления будет утоплен до упора). В противном случае замените клапан.
