Генератор Fiat Albea

ГЕНЕРАТОР

ОЕМ код генератора в сборе на 105А — 51714792 и 063377007010;
генератор в сборе на 70А — 063377011010 и 51700675;
9948646, 085563051010 — реле регулятор;
77362377 — шкив генератора;
55195023 — натяжной ролик регулируемый (автонатяжитель);
55184060 — ремень генератора с кондиционером (5РК1168);
46745928 — ремень ГУР (3PK905).

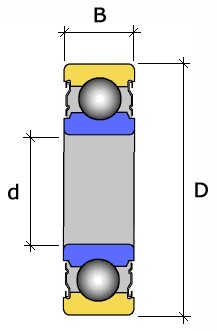

   Подшипники генератора на 105А (установлен на комплектациях «классик» и «комфорт») — обычные шариковые радиальные:
передний — № 6203 (размер d17хD40хB12);
задний — № 6003 (размеры d17хD35хB10).

   Подшипники генератора 90А (установлен на комплектации «база»):
-передний 6303 (KOYO, SKF);
-задний BB1 3306 (SKF).

подшипник

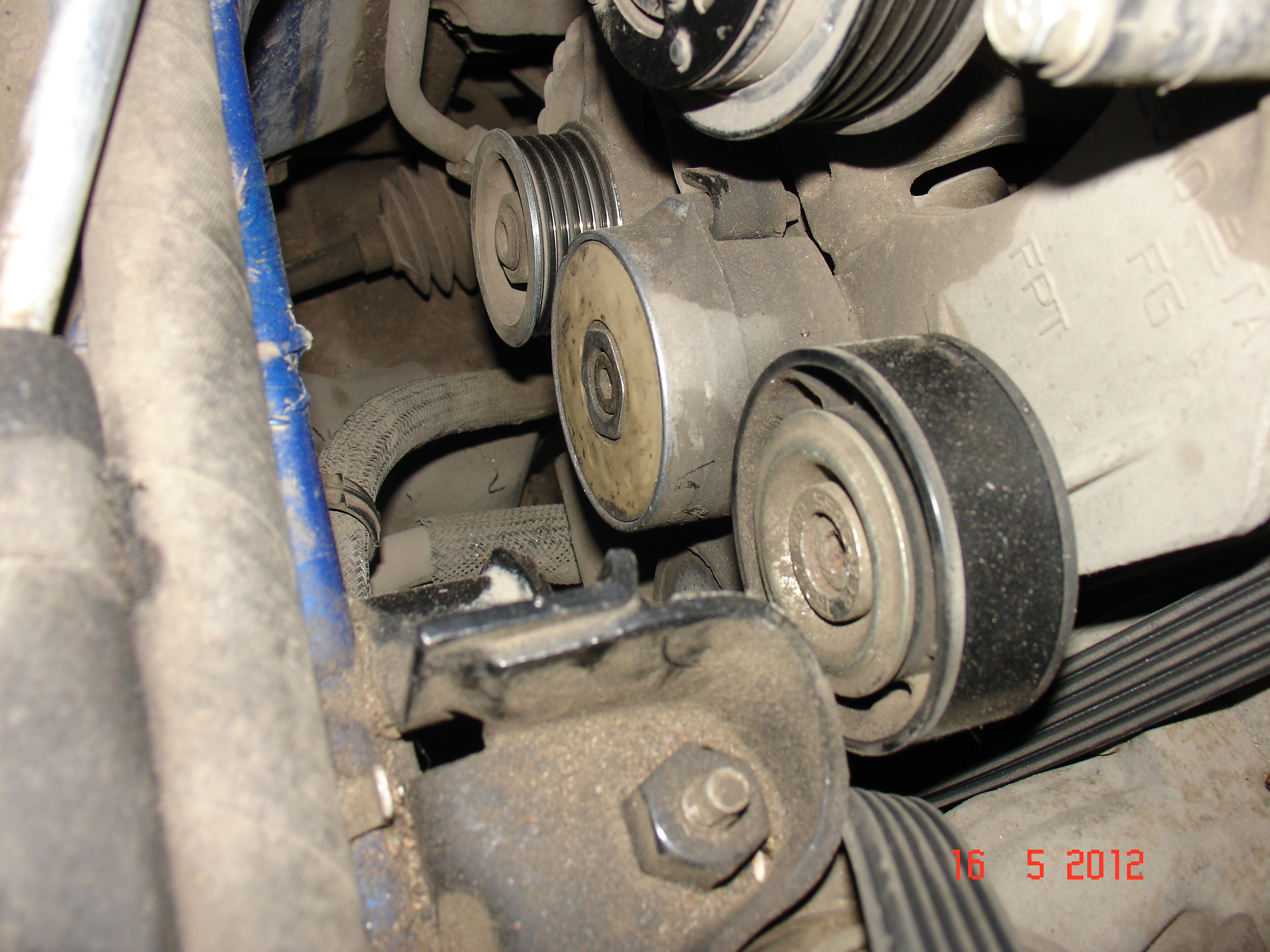

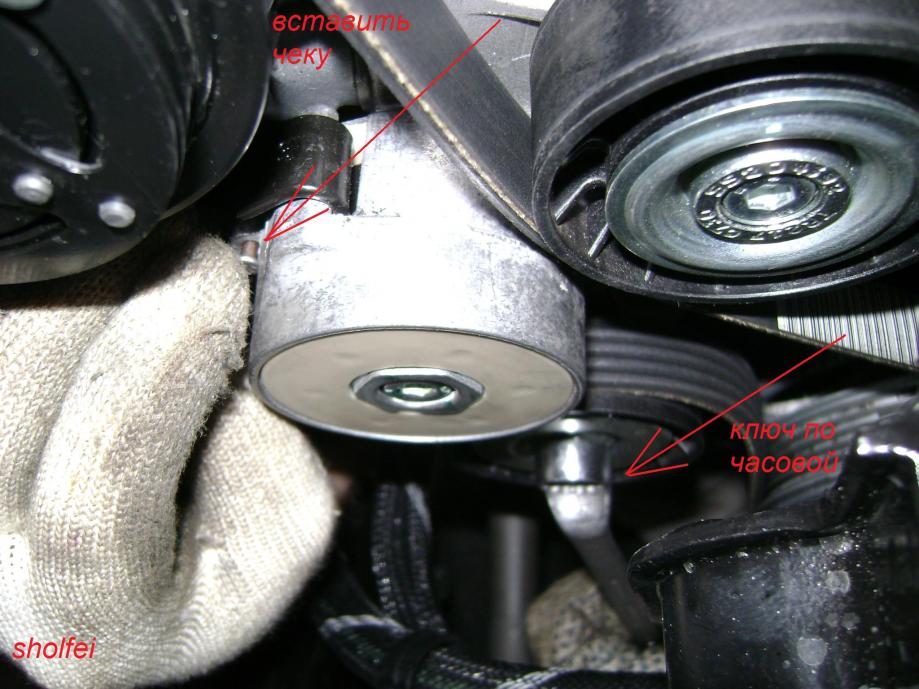

   Накидным ключом на 13*17 за болт крепления ролика оттягиваем по часовой стрелке натяжной механизм и снимаем приводной ремень, отводим его в сторону чтоб не мешал. Сверху в корпусе натяжного механизма имеется отверстие для установки стопора, можно в отведённом состоянии вставить туда подходящего диаметра гвоздь или болт, тогда механизм будет зафиксирован в отведённом состоянии что облегчит работу по снятию и последующему одеванию приводного ремня.

ремень снят стопор стопор

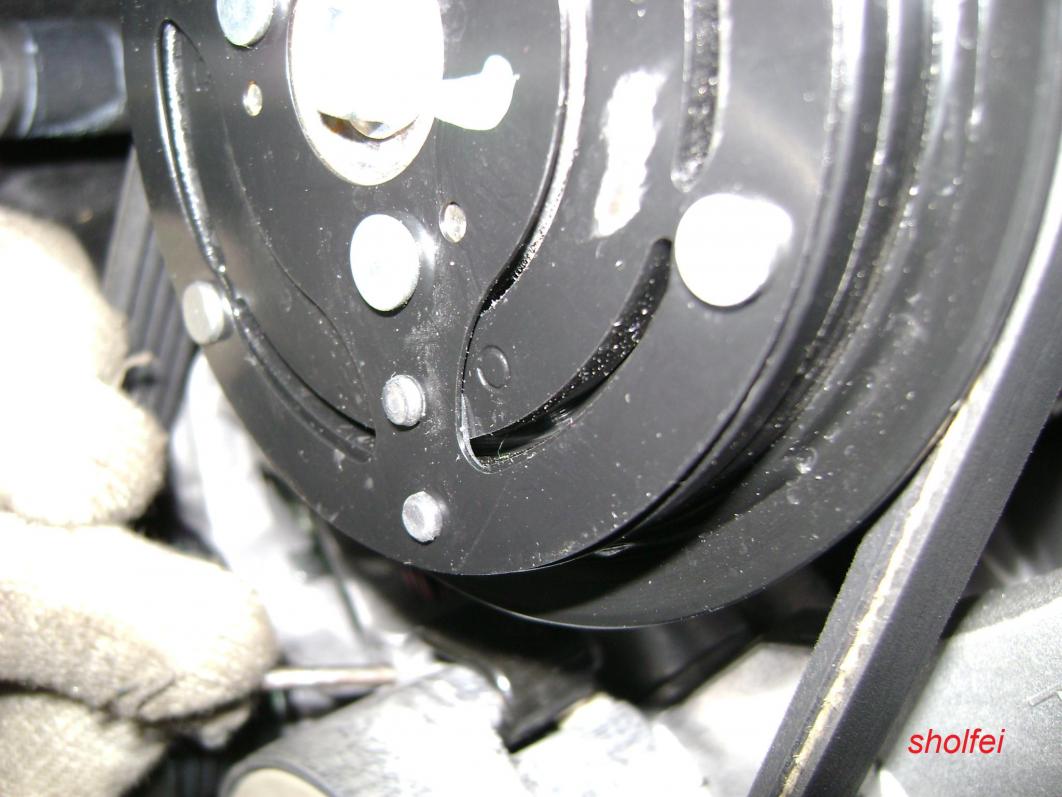

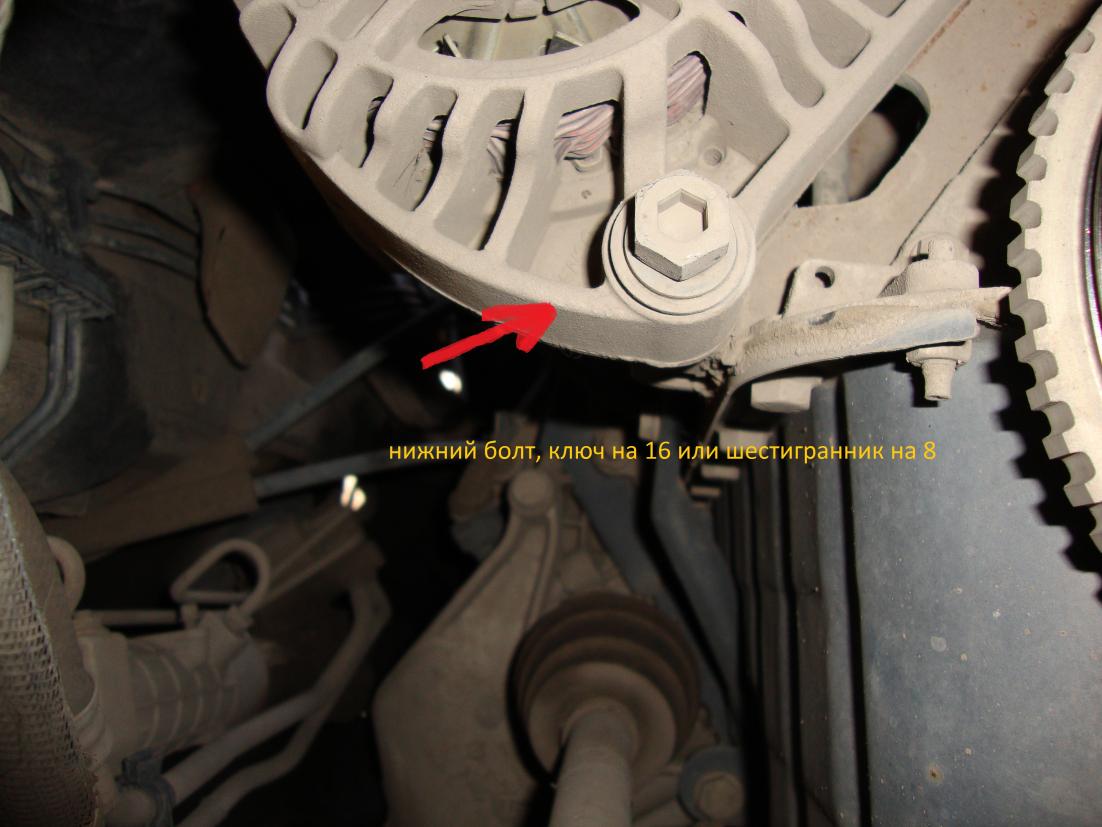

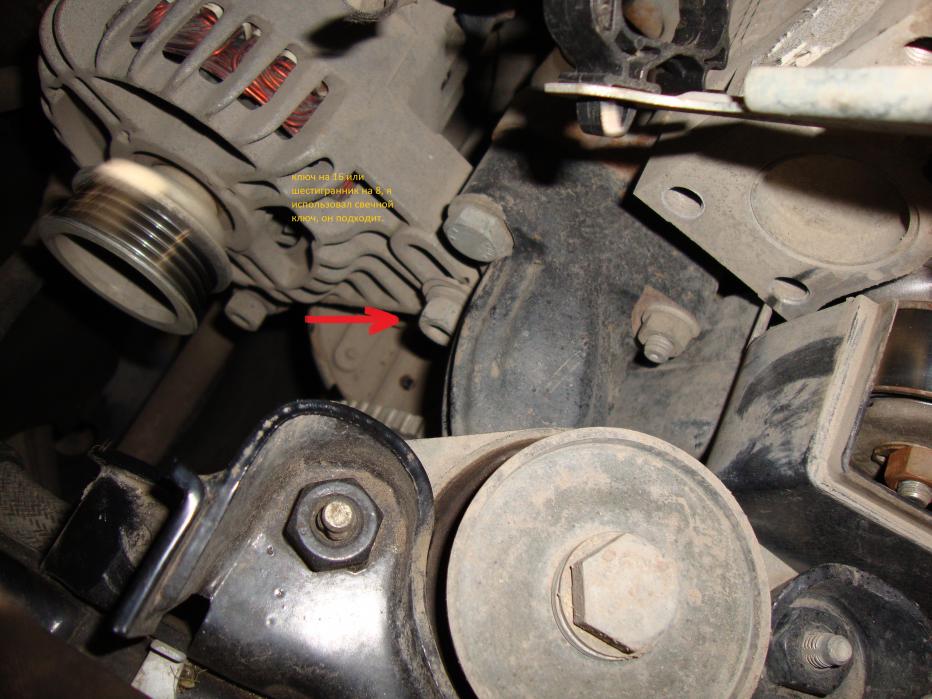

Для владельце в автомобиля в комплектации «база», чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

винт гайка винт

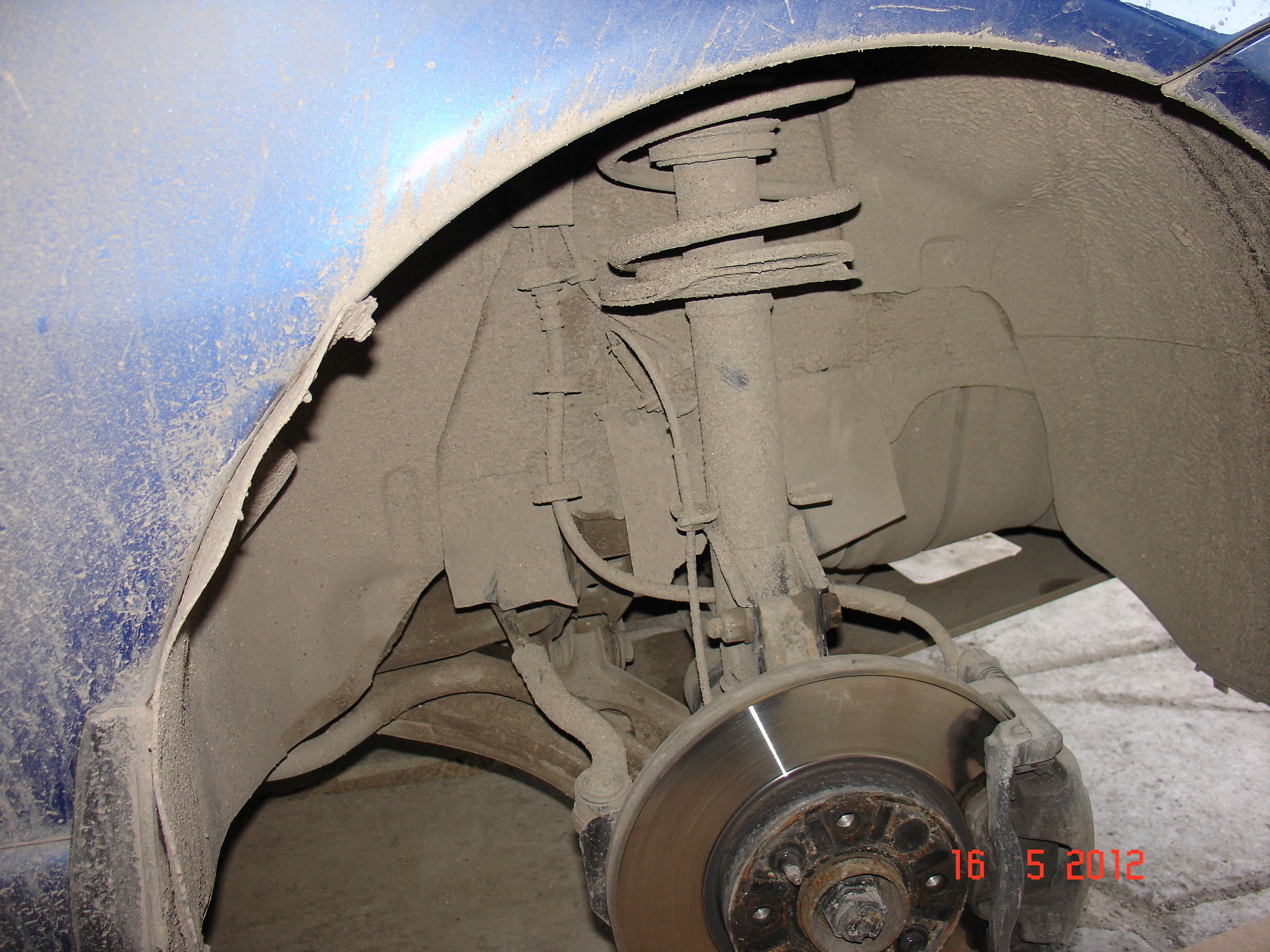

Поддомкрачиваем машину и снимаем правое переднее колесо. Иначе к генератору не подобраться.

колесо

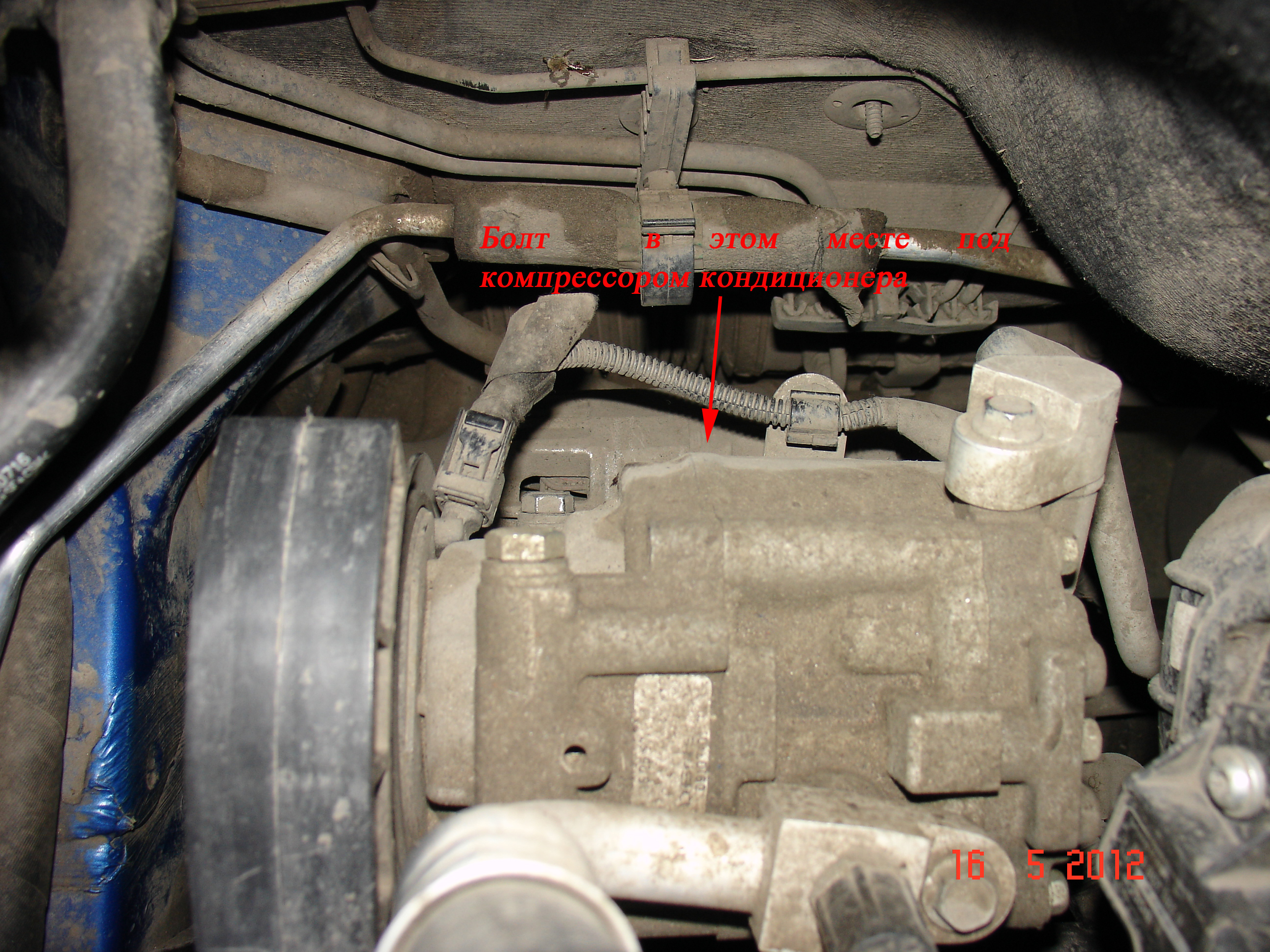

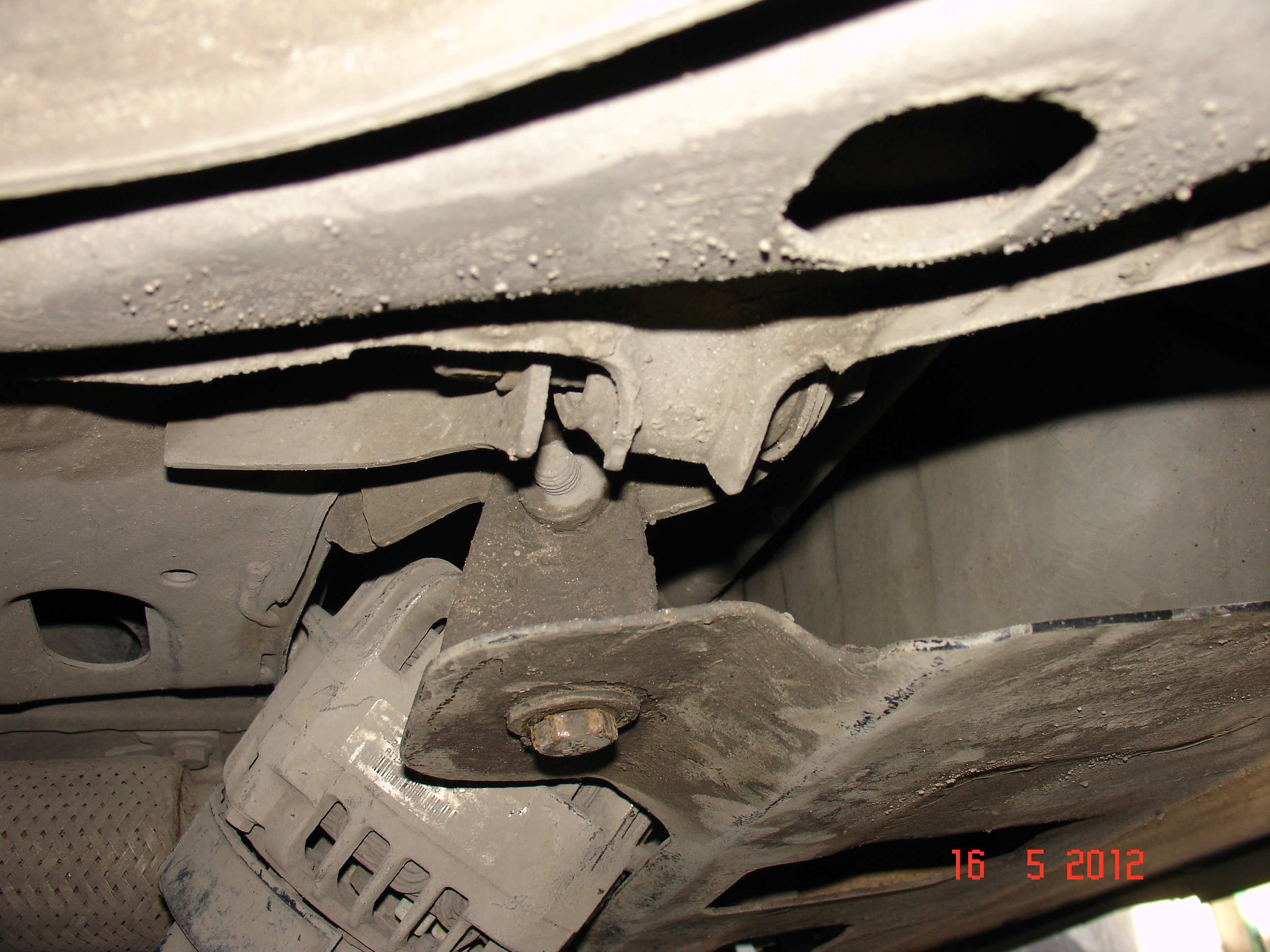

Чтоб снять генератор необходимо открутить три болта крепления. Стелим картоночку, ложимся под авто со стороны правого переднего колеса и откручиваем два нижних болта на 13.

болты

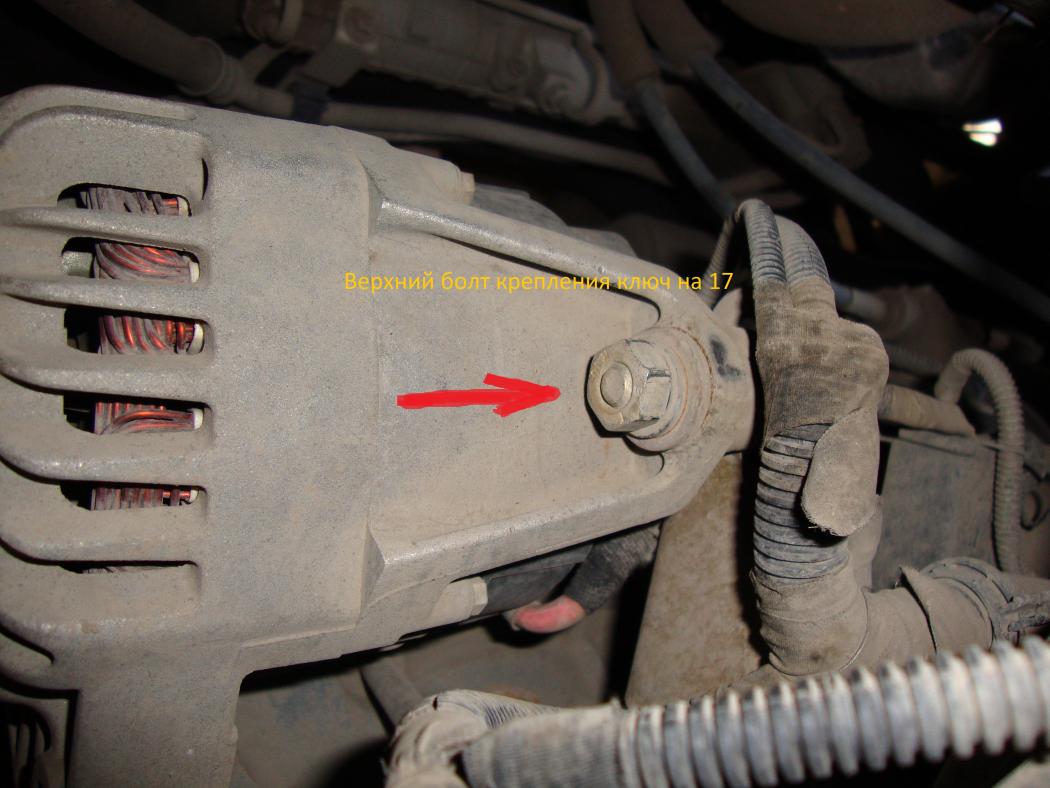

Затем путём пальпации нащупываем третий верхний болт на 13 крепления и откручиваем.

болт

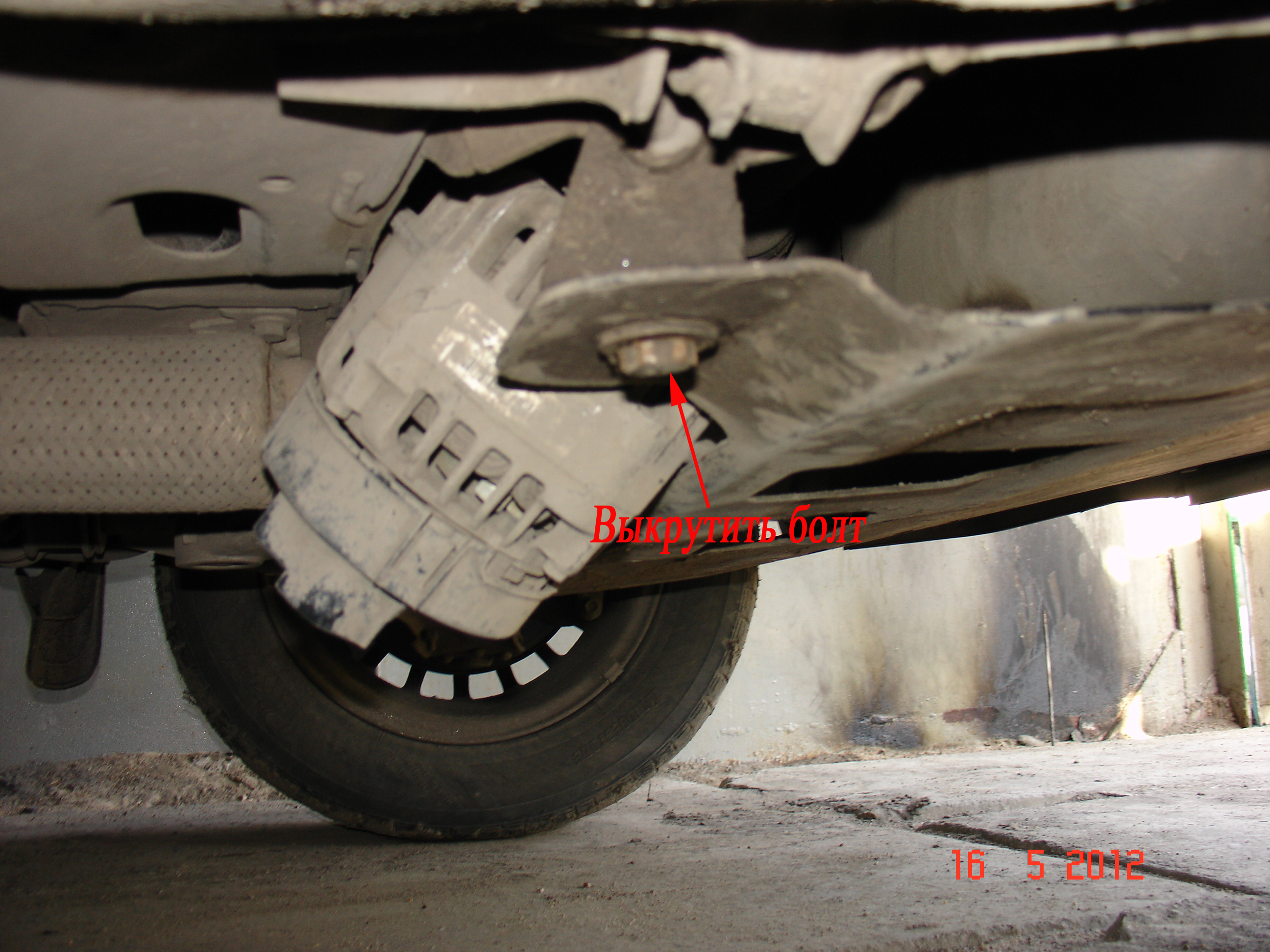

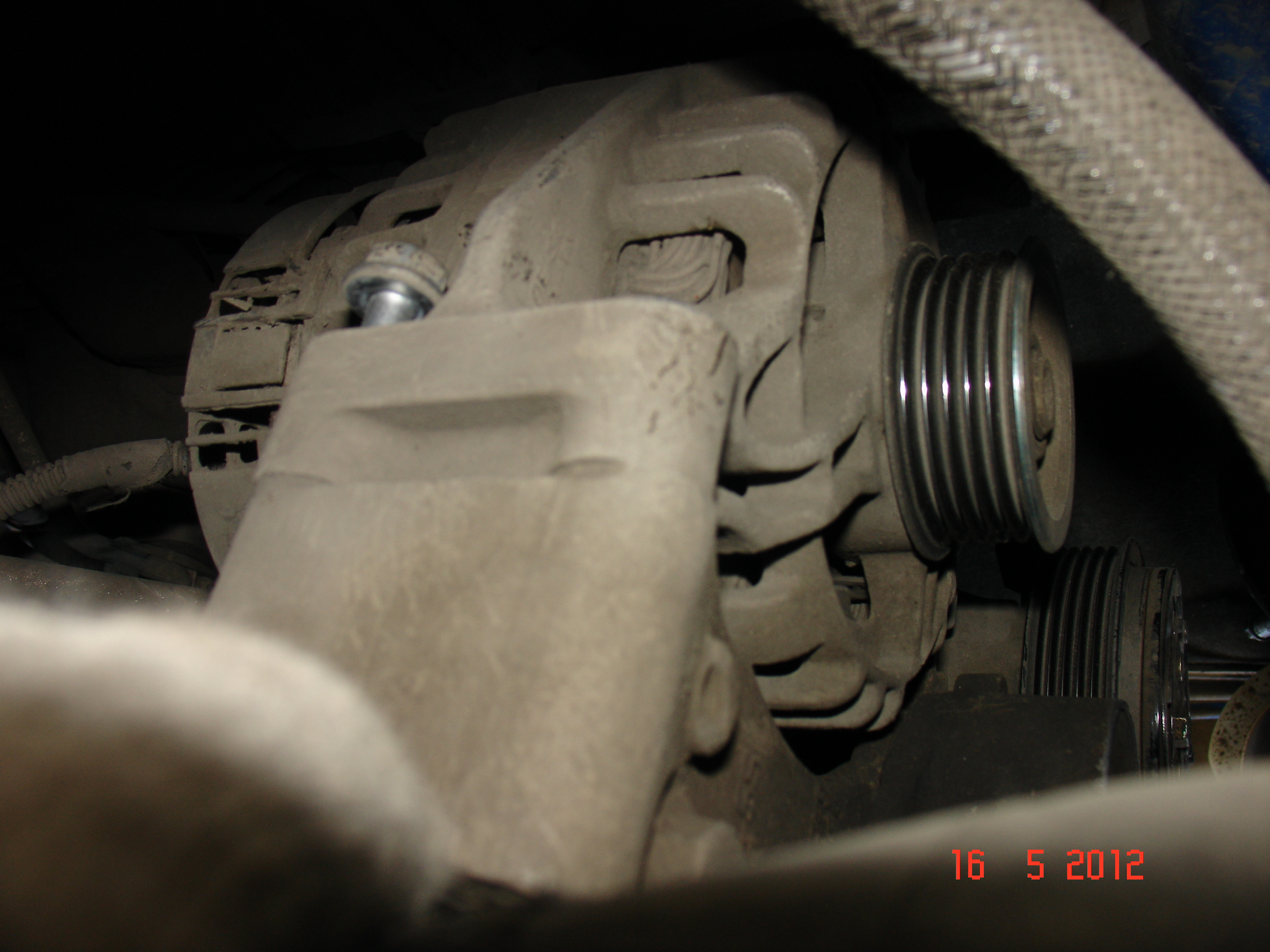

Затем ставим генератор на попа (т.е. шкивом смотрит в низ) и откручиваем силовой провод головкой на 12 и провод управления головкой на 8. Всё генератор свободен. Далее ложимся на подстеленную ранее картоночку и прокручивая генератор в трёх плоскостях, пропуская его между шлангов ГУРа и кондиционера выводим его в нижнюю точку. У кого имеется защита нужно будет открутить правый болт её крепления иначе генератор не выйдет.

гена болт

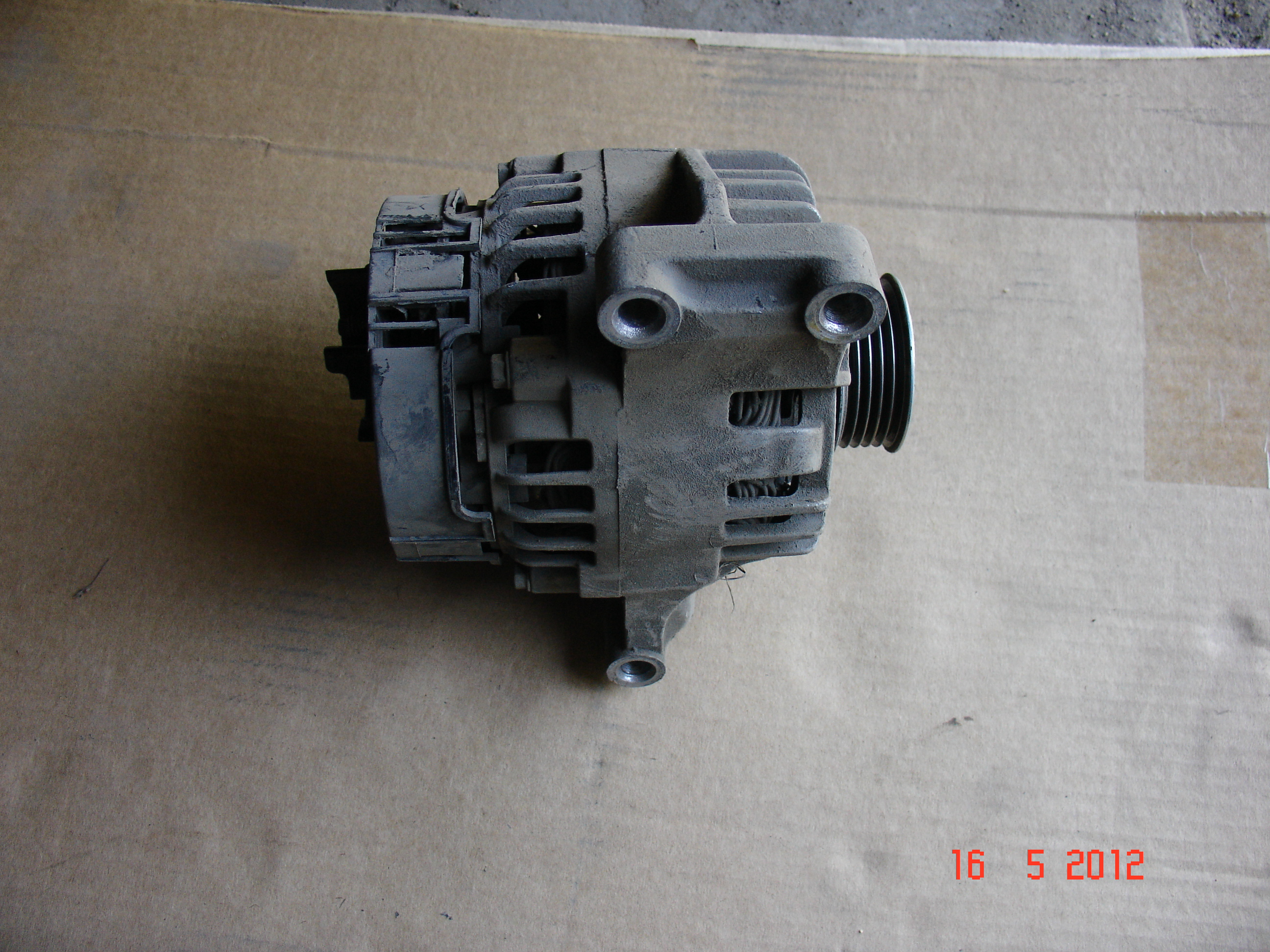

Ну вот он в наших руках.

гена гена

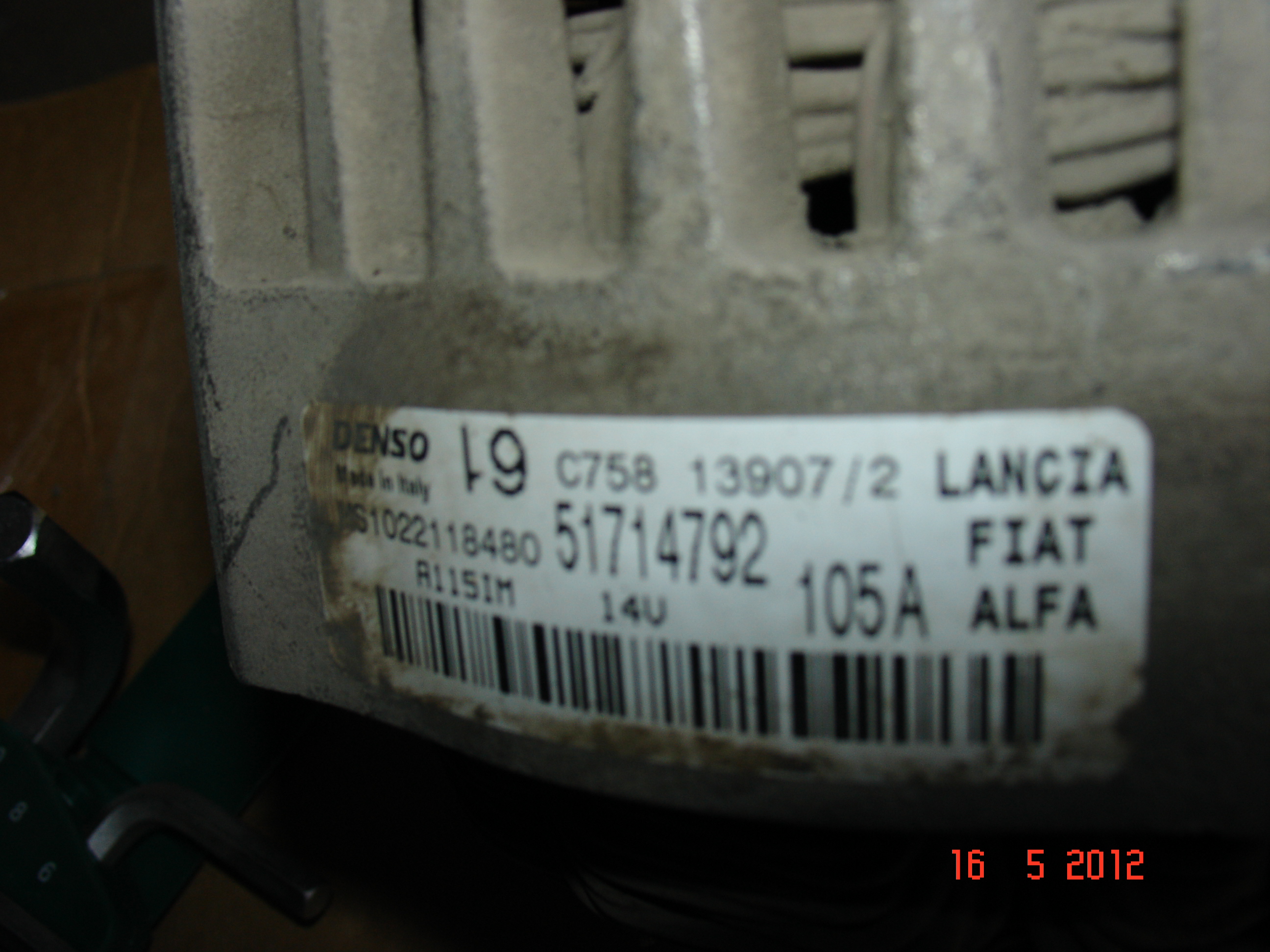

Шильдик генератора

код

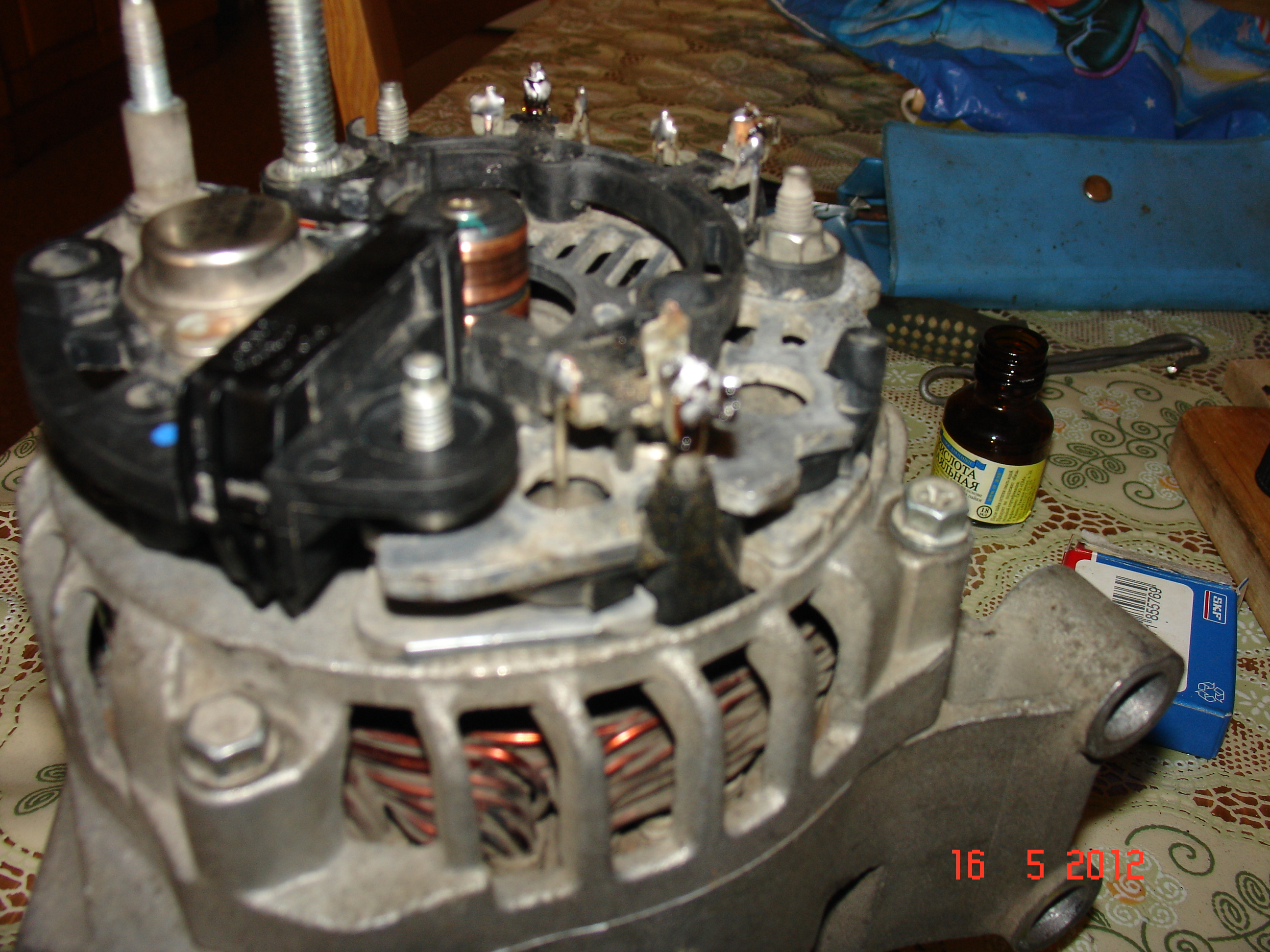

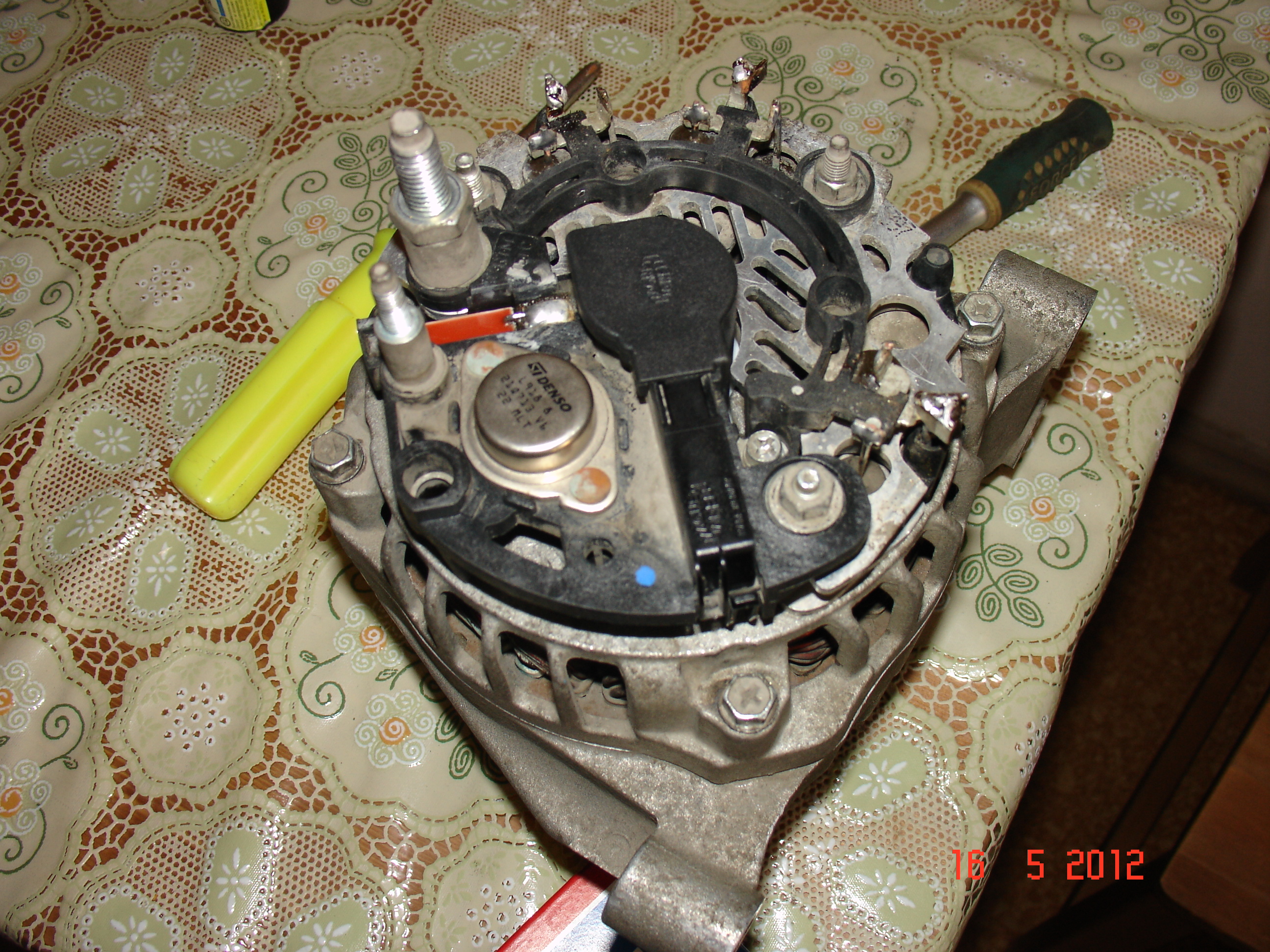

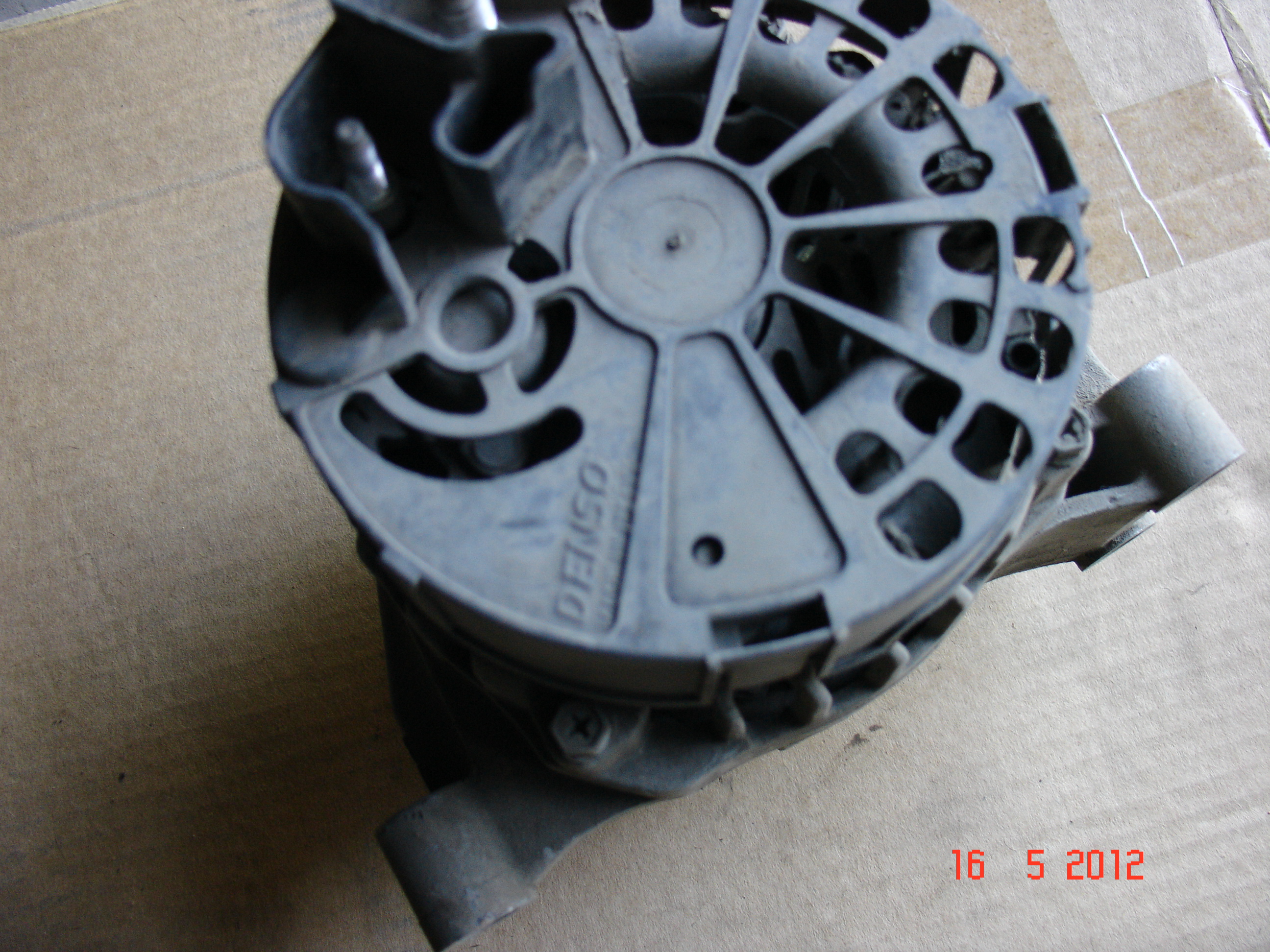

Разбираем заднюю часть генератора.

гена

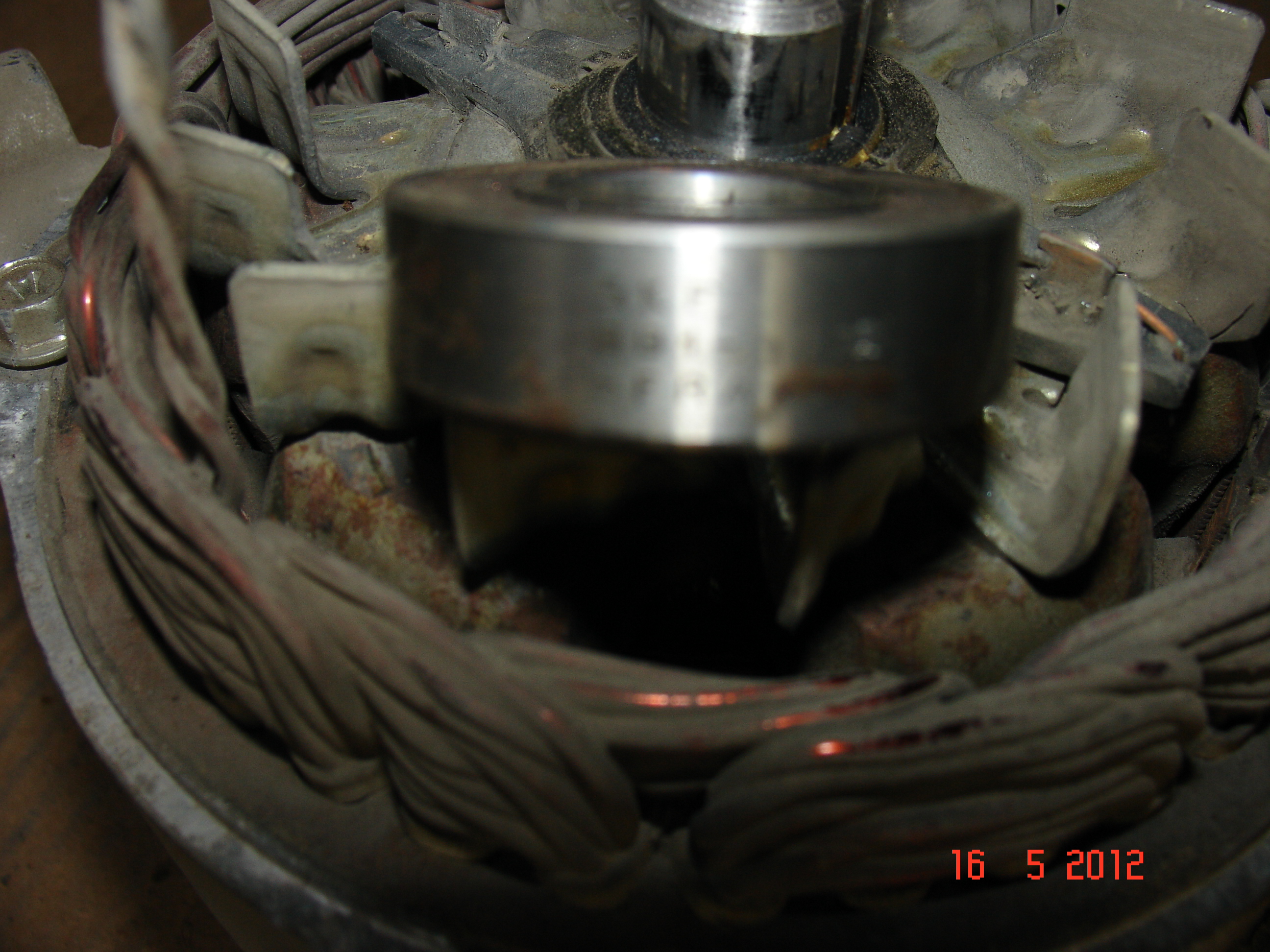

Спрессовываем задний подшипник при помощи съёмника.

подш

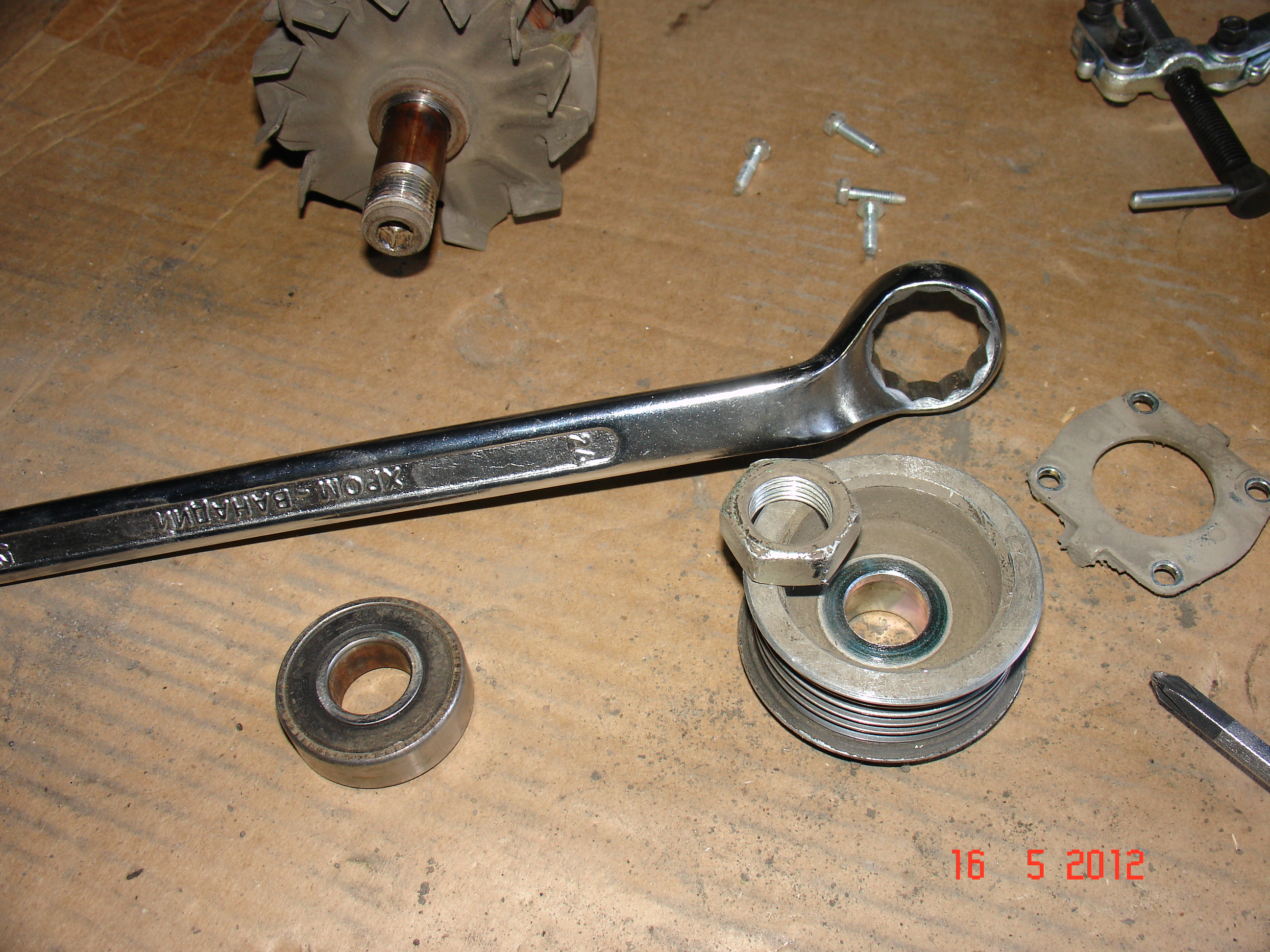

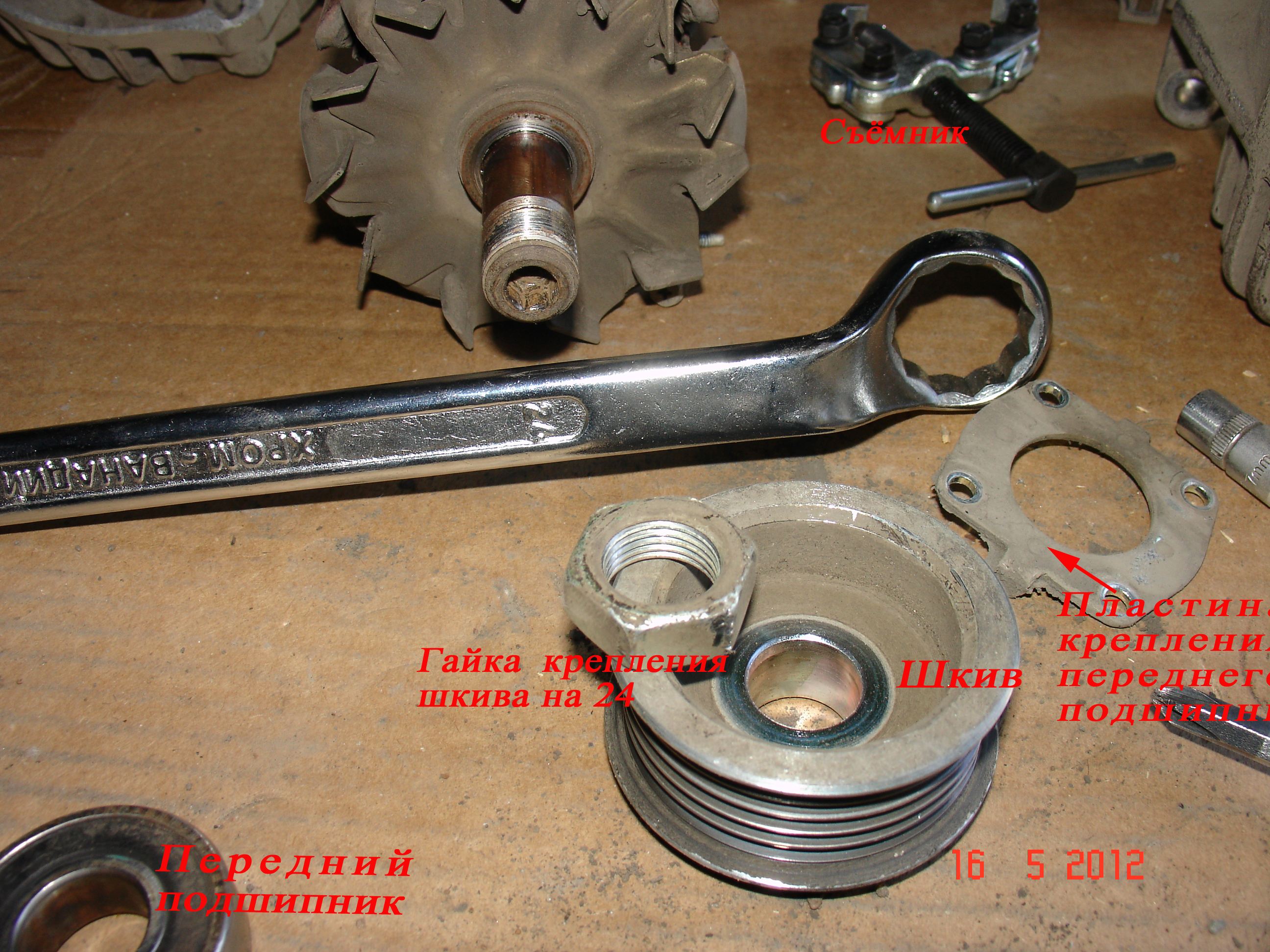

Откручиваем шкив генератора для этого понадобятся накидной ключ на 24 как на фото (другой не подойдёт) и шестигранник на 8. Затем при помощи съёмника стягиваем переднюю крышку генератора. Далее головкой на 7 откручиваем 4 болта пластины крепления переднего подшипника и выпрессовываем передний подшипник.

инстр шкив

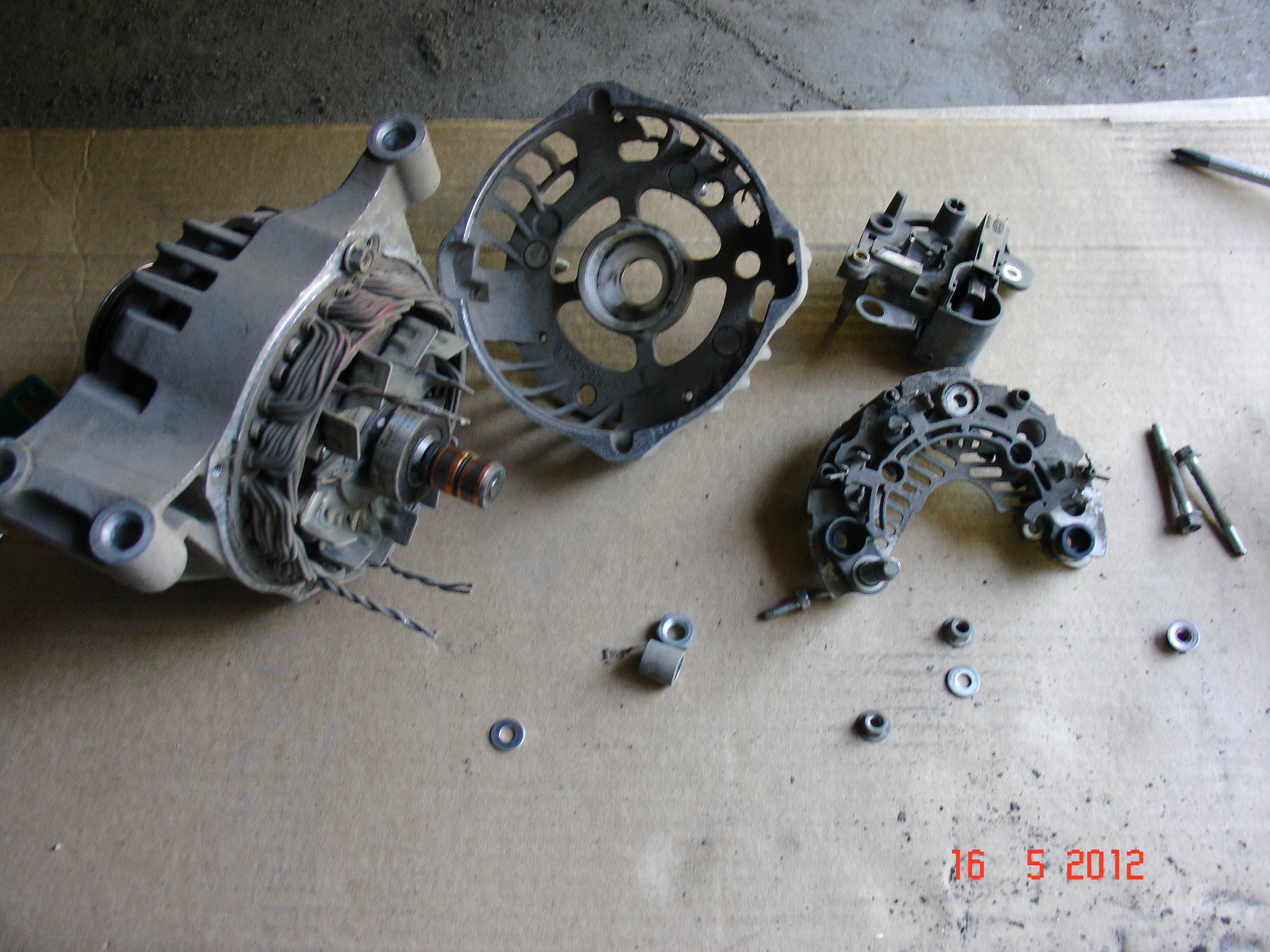

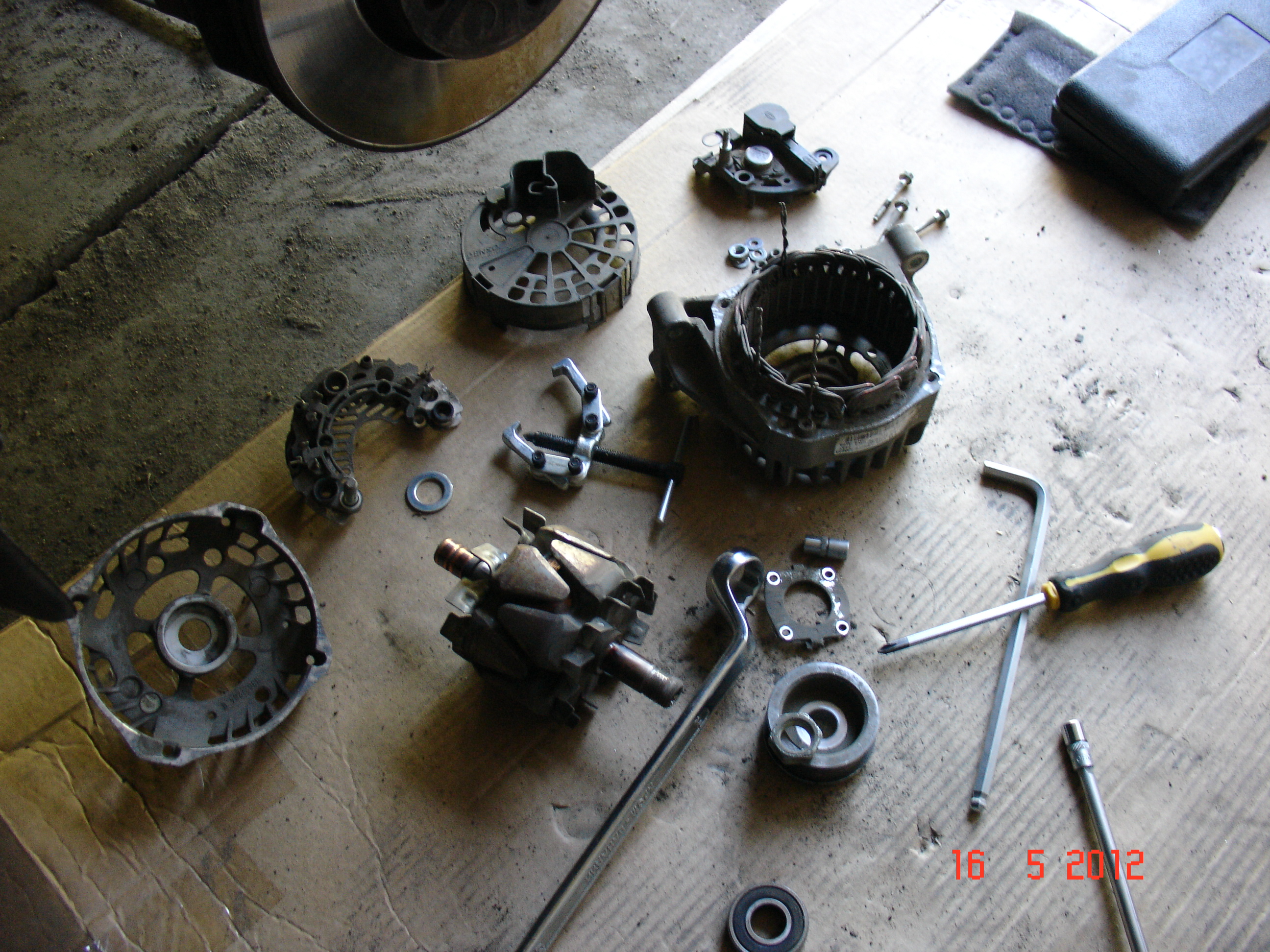

Генератор разобран на части.

разб

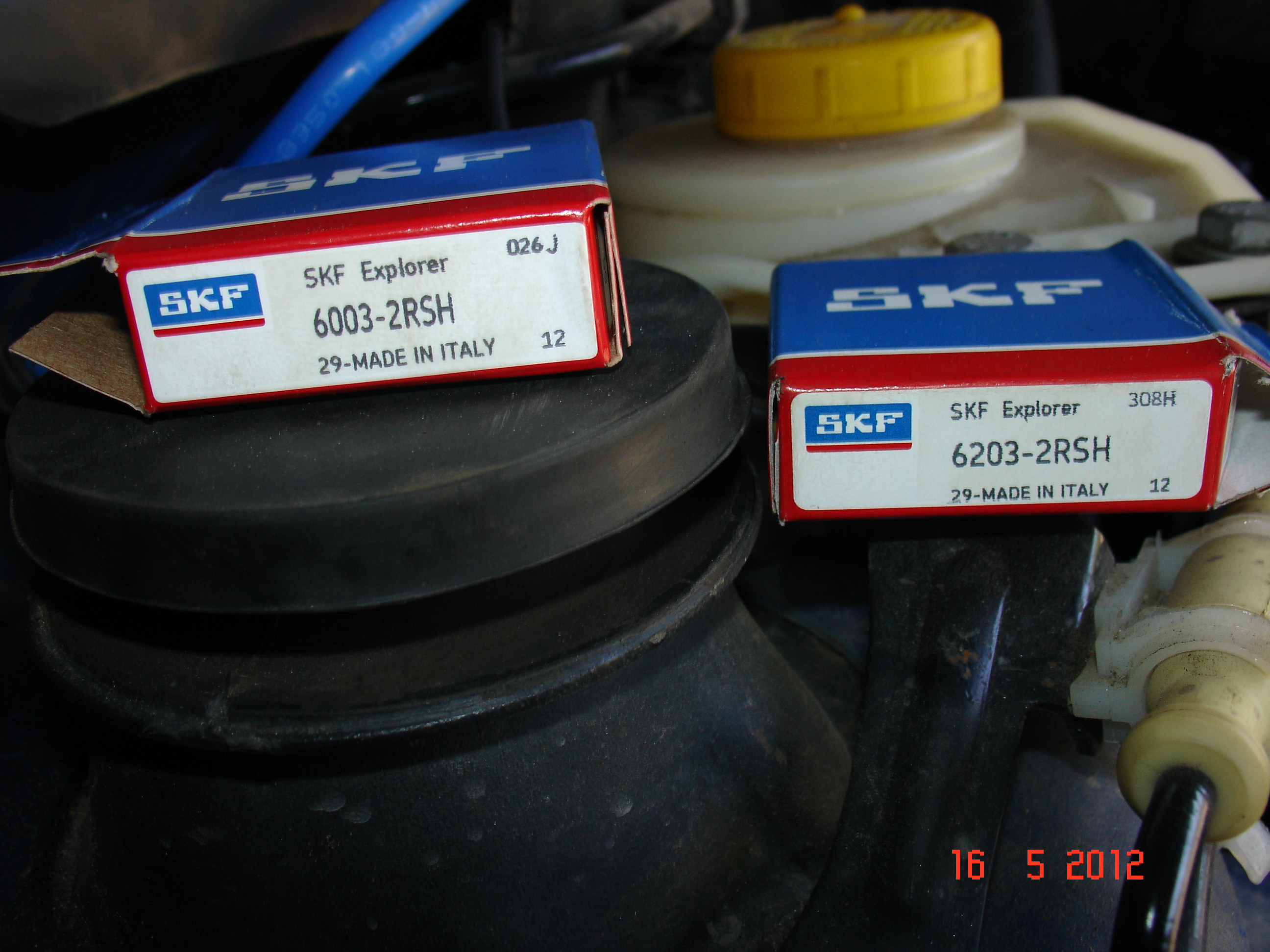

приобретаем в магазине вот такие подшипники

пош

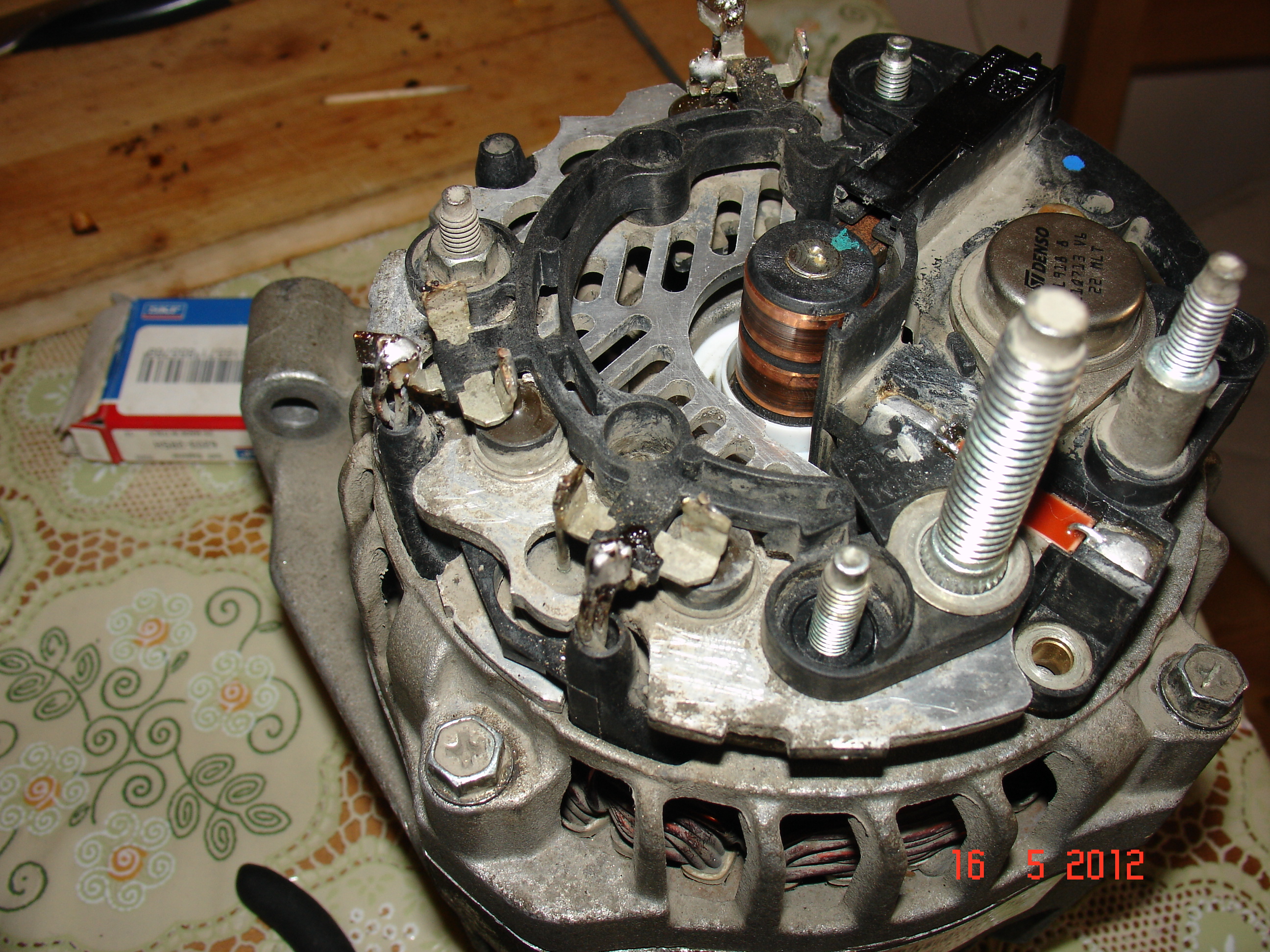

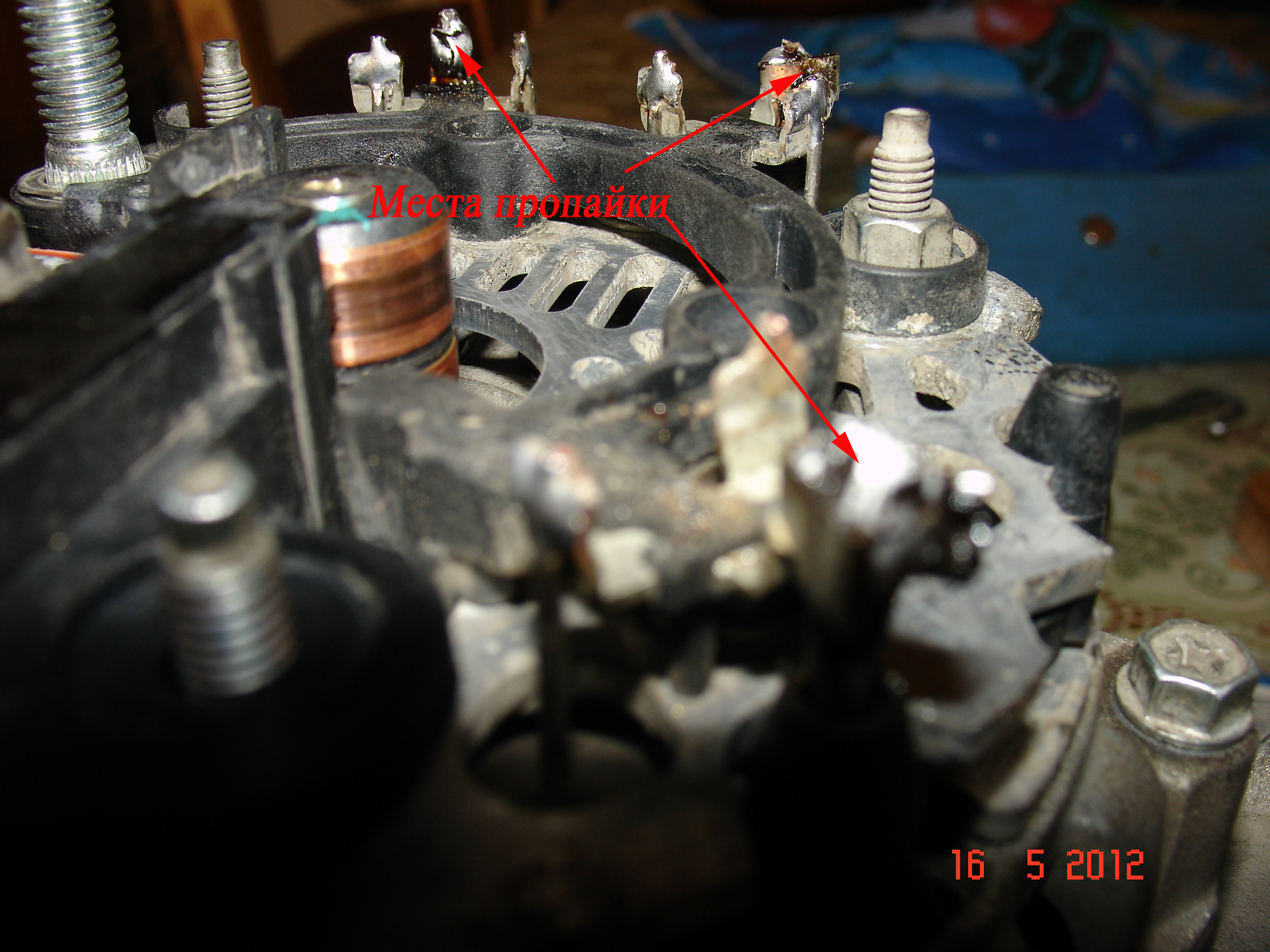

Устанавливаем подшипники на место, собираем генератор в обратной последовательности. После сборки необходимо припаять выводы обмоток статора к выпрямительному мосту (блок диодов).

диод диод

диод

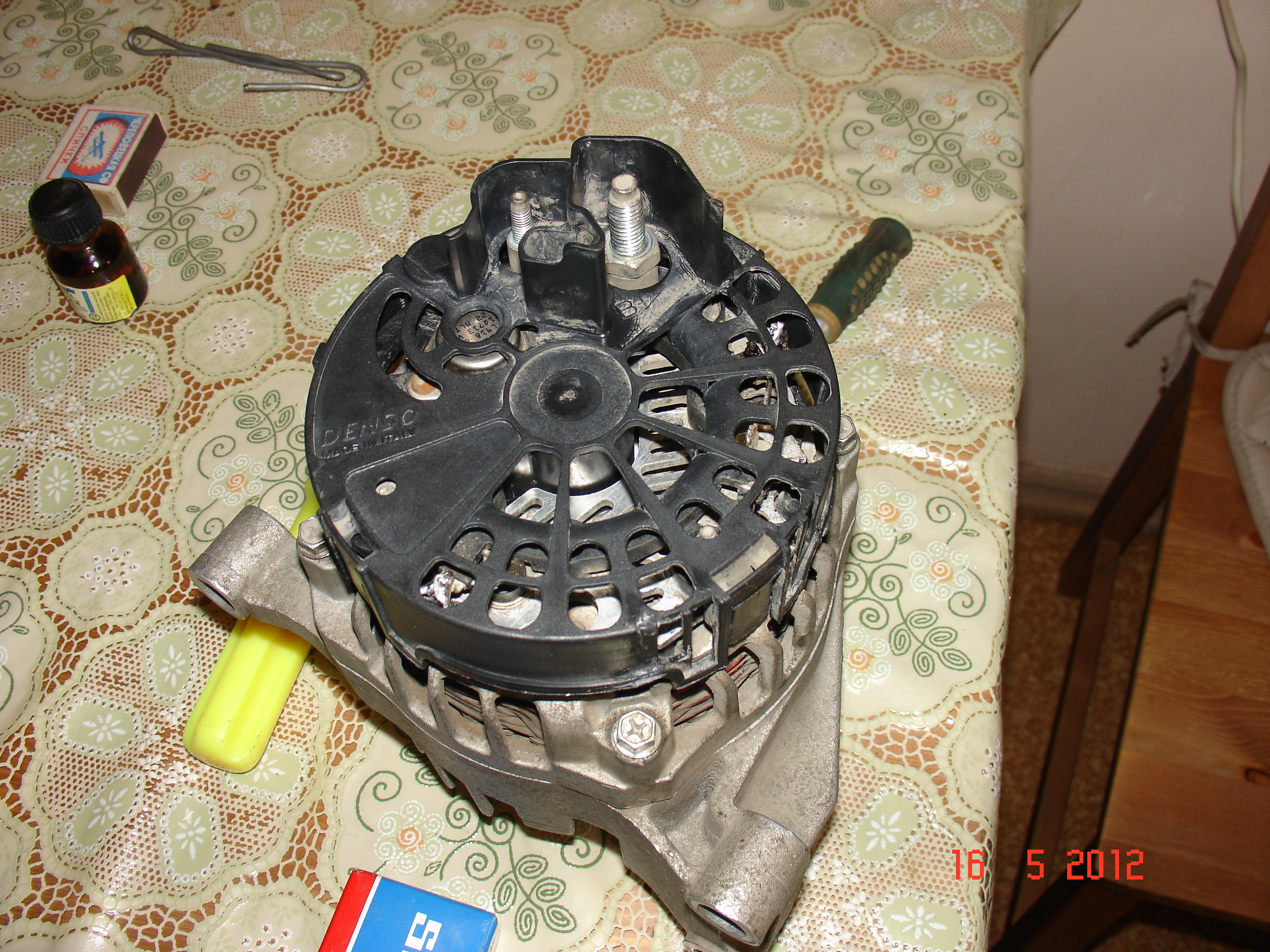

Одеваем защитную пластиковую крышку закрывающую контакные кольца и щётки. Последний штрих — одеваем пластиковый кожух. Всё аппарат готов к инсталяции на автомобиль.

сбор сбор

Копилка опыта.

   Недавно сломался генератор (пробег 60 тыс, 3 года, комплектация «комфорт») 105 А. В начале думал, что пробило диод выпрямительного моста, но позже установил методом «прозвонки», что вышел из строя реле-регулятор напряжения. Выход из строя данного узла генератора ничем не провоцировал, как обычно вечером поставил, а утром АКБ оказался разряженным полностью. После его зарядки и установки на место выявил ток утечки около 5 А. Самое неприятное в данной ситуации, что признаков отказа по внешним приборам никаких не было.

Хотелось бы сделать ряд замечаний по снятию генератора и ремонту реле-регулятора. Снятие генератора производил на стоянке при снятом правом колесе. В книге «Ремонт без проблем» написано, что потребуются ключи на «8» «12» и «13», но практически установлено, что без головок генератор не снять. В комплектациях с ГУР этот агрегат как раз находится над генератором и закрывает обзор и доступ к нему. Поэтому сверху через капот все работы по откручиванию проводил на ощупь. В частности: верхний болт крепления генератора и гайки крепления силового провода и контроля, так как на последних бортики защитного кожуха очень высокие и обычным ключом не открутить. Следует отметить, что в первый раз, когда снимал генератор вначале открутил три болта крепления, после чего его повернул вниз шкивом и только после этого удалось открутить гайки крепления силового провода и контроля. Предположительно реле-регулятор отказал из-за водно-солевого раствора, которого на дорогах СПБ очень много, а также в связи с тем что контакты микросборки были не защищены (не залиты эпоксидкой). Также не понравилось, что выводы обмотки генератора соединены с диодным мостом способом обжима, при таком креплении рано или поздно сюрпризы просто обязаны, появится в наших условиях эксплуатации все это недоработки «макаронников».

Как оказалось сразу купить реле в СПБ очень даже не просто, обзвонил кучу магазинов. Удалось найти, где есть в наличии только в сервисах по ремонту генераторов, но ценник зашкаливал от 1500 до 2000 р. Поэтому решил заказать за 750р и несколько дней подождать. Новую деталь купил на коробке написано «AMPO0121 940016012100» скорее всего аналог, так как сама сборка внешне другая и внизу контакты залиты клем.

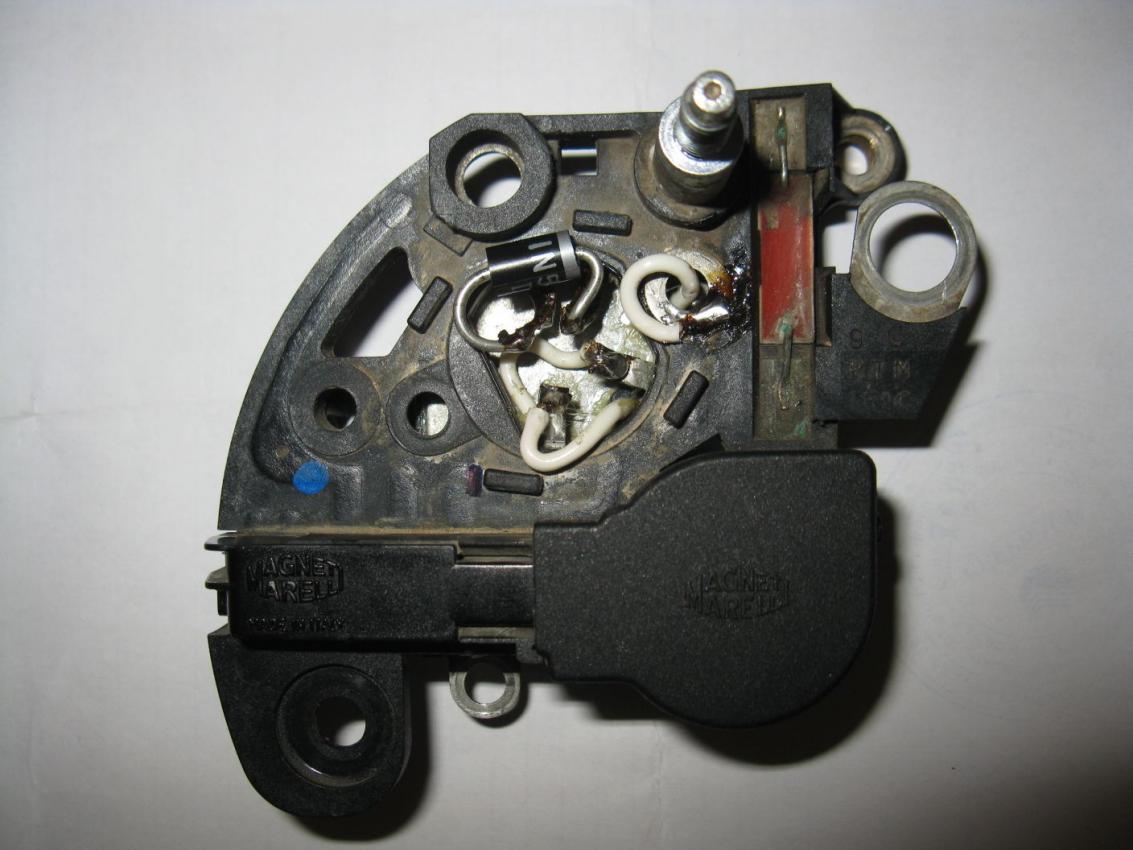

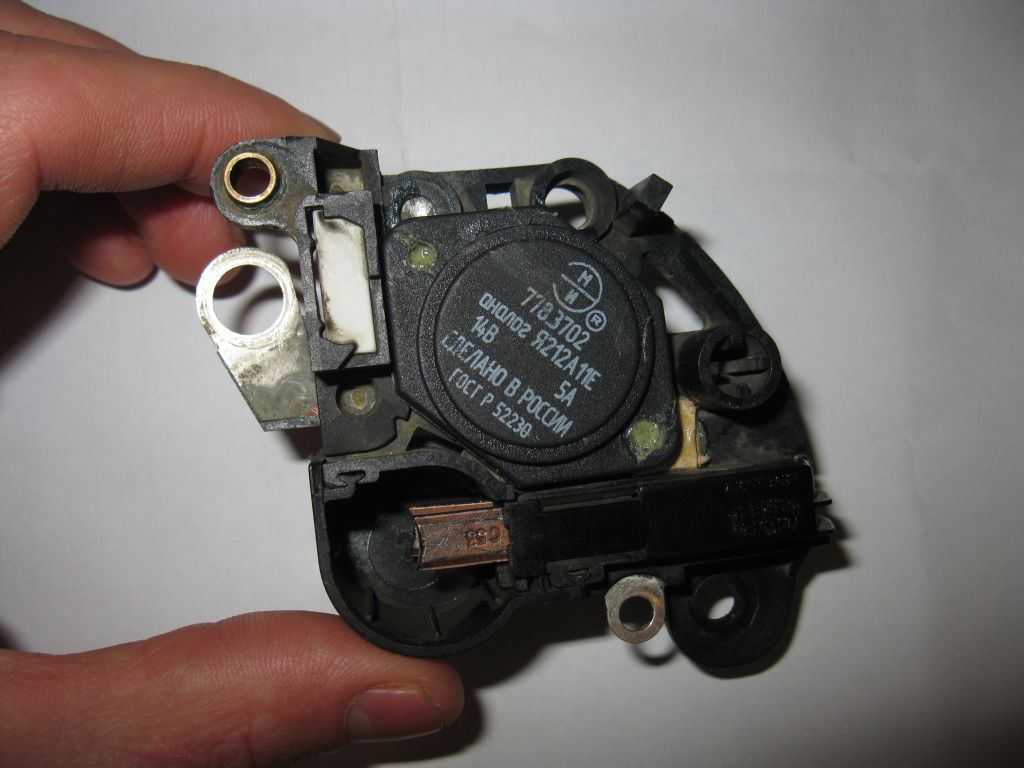

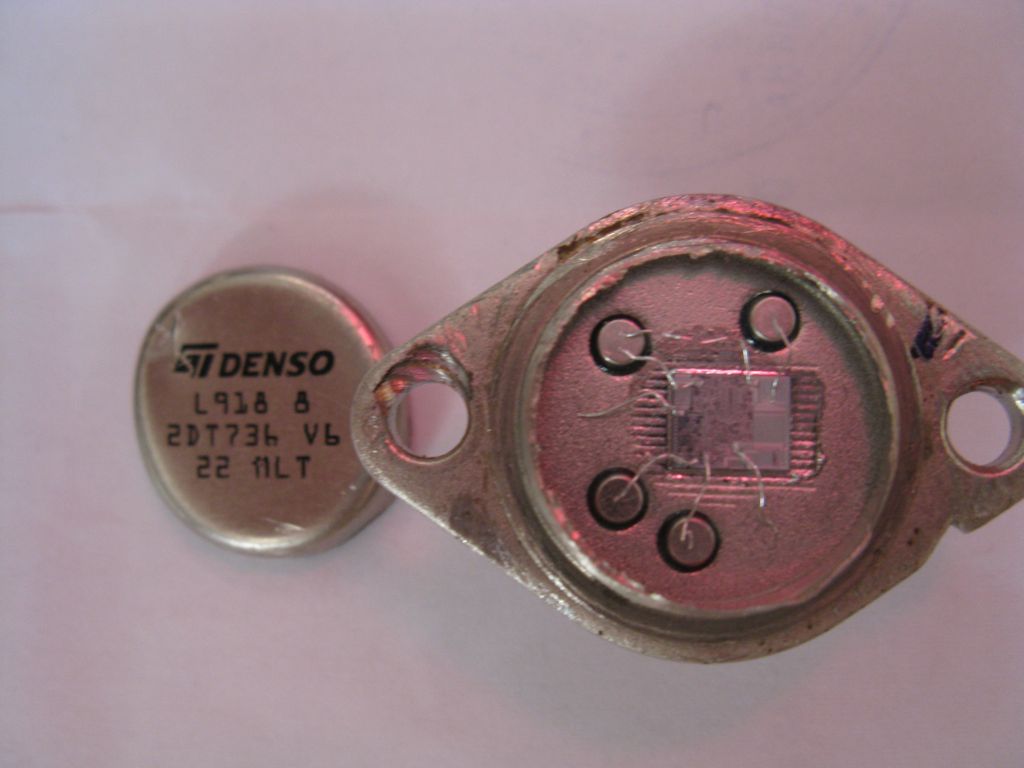

Пока ждал, озадачился проблемой ремонта или поиска аналогов. Для начала спилил металлическую крышку на которой написано «DENSO …» к сожалению, данный узел не ремонтопригоден (см. фото), так как схема выполнена на одном кристалле. При изучении отечественных реле-регуляторов существенных противопоказаний к их использованию не выявил, единственное незначительное функциональное отличие, то что у магнети-марелли вывод контроля идет непосредственно с реле-регулятора, а на отечественных с генератора а также есть конденсатор который располагается в корпусе реле. Для нашего генератора подойдет сборка с параметрами 14В 5А от отечественного реле с подходящими размерами (цена вопроса от 80 до 400 р.) и дополнительно понадобится диод для подключения вывода контроля плюсом к обмотке генератора и эпоксидного клея для крепления и заклейки выводов (см фото). С помощью тестера не составит труда, прозвонить какой вывод, куда подсоединять взамен сгоревшей сборки после ее удаления.

Простой способ проверки реле регулятора: взять лампу на 12в на 20Вт подсоединить к щеткам подать питание 12В (лучше использовать зарядное устройство для АКБ с регулировкой тока) как подключается на генераторе при этом лампа должна гореть ярко, в случае увеличения тока на зарядном устройстве увеличивается напряжение и лампа должна гаснуть. Напряжение, подаваемое на реле дополнительно можно контролировать с помощью вольтметра и практически определить диапазон выдаваемого напряжения конкретного реле.
Единственное, если кто соберется заменять сборку на отечественную, то нужно убедится на, что на штатном реле-регуляторе на выводе «контроль» действительно около 12В это можно сделать на заведенном автомобиле перед ремонтом. В соответствии со схемой «Electrical schemes Albea_rus_alt.pdf» в бортовой компьютер поступает 12В причем с генератора, а реально с реле-регулятора. Поэтому есть предположение что в БК может поступать 5В. Для чего-то «макаронники» вывели этот контакт на регулятор.

реле сборка сб

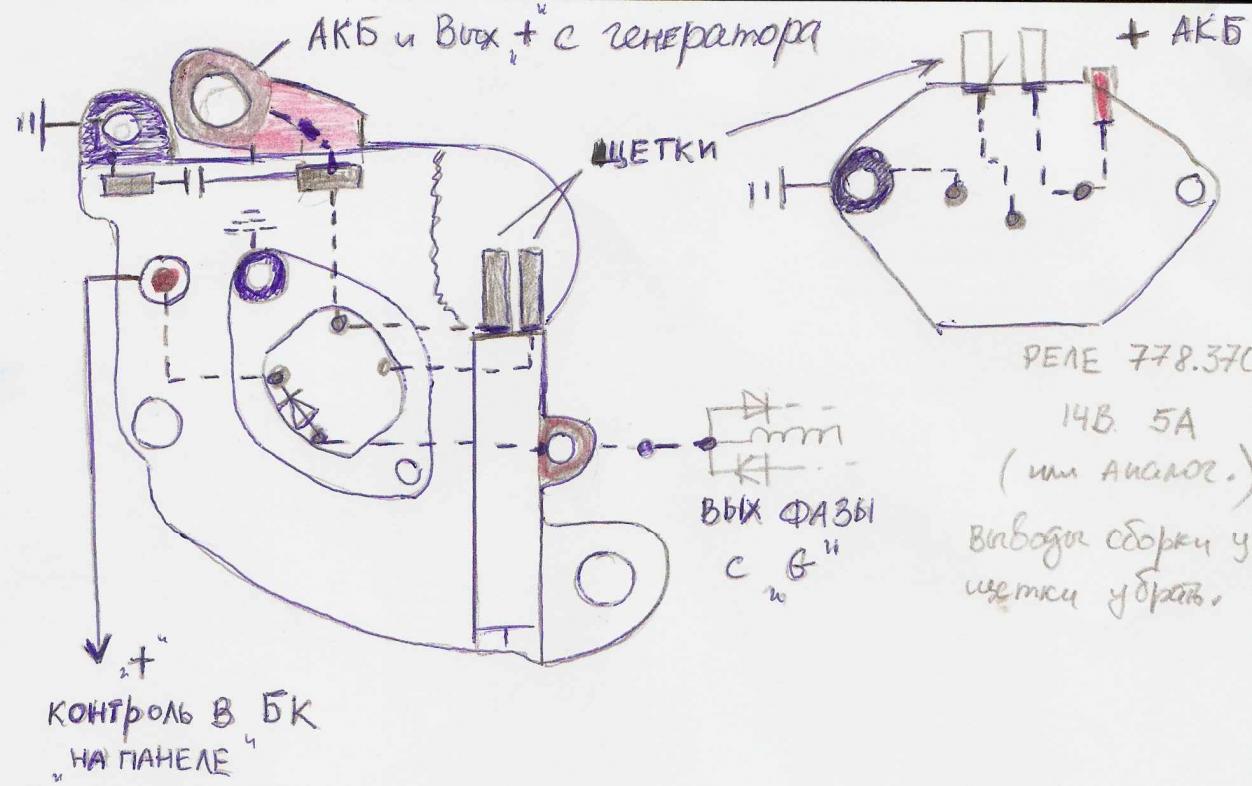

Схема подключения отечественного реле-регулятора.

схема
