Особенности конструкции

Система пассивной безопасности автомобиля Fiat Albea объединяет в комплексе фронтальные подушки безопасности для водителя и (в комплектации Comfort) для пассажира на переднем сиденье, а также инерционные ремни безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной неинерционный ремень.

Подушки безопасности не заменяют ремни безопасности. Более того, при движении автомобиля водитель и передний пассажир обязательно должны быть пристегнуты ремнями, так как в случае дорожно-транспортного происшествия сработавшая подушка безопасности сама может нанести тяжелую травму не пристегнутому ремнем человеку.

В систему SRS входят следующие элементы:
Система пассивной безопасности (SRS). Особенности конструкции

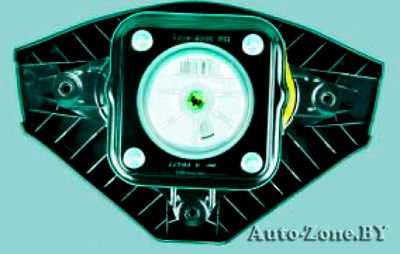

— модуль подушки безопасности водителя, расположенный в ступице рулевого колеса и состоящий из сложенной оболочки подушки и газогенератора;
Система пассивной безопасности (SRS). Особенности конструкции

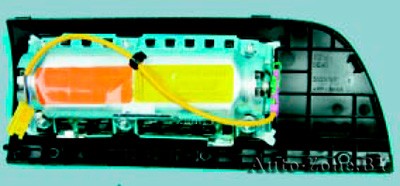

— модуль подушки безопасности переднего пассажира, находящийся в панели приборов со стороны пассажира и состоящий из сложенной оболочки подушки и газогенератора;
Система пассивной безопасности (SRS). Особенности конструкции

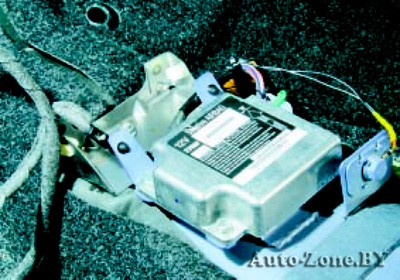

— электронный блок управления, установленный на основании кузова под консолью панели приборов и управляющий системой;
Система пассивной безопасности (SRS). Особенности конструкции

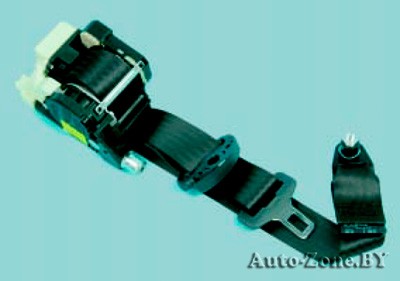

— ремни безопасности.
Силу и направление удара при дорожно-транспортном происшествии определяет электронный блок управления (ЭБУ) системой пассивной безопасности с помощью электронного акселерометра, встроенного непосредственно в блок. По сигналу акселерометра блок управления активирует подушки безопасности.
На автомобиль по заказу могут быть установлены передние ремни безопасности с преднатяжителями и ограничителями усилия, встроенными в катушку ремня. При лобовом ударе определенной силы ЭБУ получает сигнал от акселерометра и, выдавая команду на пиротехнические элементы преднатяжителей, перед активацией подушек безопасности увеличивает натяжение ремней. Преднатяжители обеспечивают своевременное реагирование на аварийное замедление автомобиля, притягивая водителя и пассажиров к спинкам сидений, а также исключают дальнейшее перемещение их вперед по инерции и получение травм от сработавшей подушки безопасности.

Механизм преднатяжителя ремня безопасности всегда приводится в действие раньше, чем подушка безопасности. После срабатывания преднатяжителей при аварии ремни безопасности подлежат обязательной замене, так как их катушки блокируются без возможности повторного разблокирования.

К дополнительным элементам системы пассивной безопасности также можно отнести подголовники, установленные на спинках сидений водителя, переднего пассажира и на спинке заднего сиденья. Подголовники предотвращают повреждение шейных позвонков людей, сидящих в автомобиле, при сильном ударе сзади и при срабатывании подушек безопасности.
Снятие и установка подушек безопасности водителя и переднего пассажира, ремней и блока управления системой безопасности описаны в данном подразделе, так как подушку безопасности водителя необходимо снимать для работ, связанных с ремонтом рулевого управления, подушку безопасности переднего пассажира — при замене панели приборов, а ремни безопасности — для замены после воздействия на них при аварии. Регулировка положения подголовников и их снятие описаны в разд. 1 «Устройство автомобиля» (см. «Регулировка положения передних сидений»).

Снятие и установка подушки безопасности водителя
