Снятие и установка датчиков частоты вращения колес

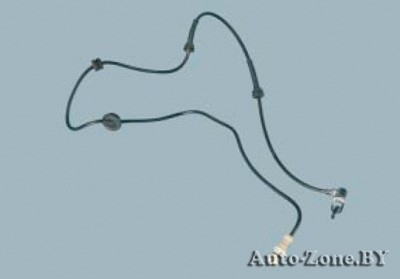

Для замены датчика частоты вращения переднего колеса выполните следующие операции.
Вам потребуются: все инструменты для снятия подкрылка, а также ключ-шестигранник «на 6», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка датчиков частоты вращения колес

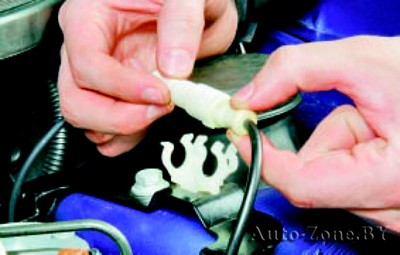

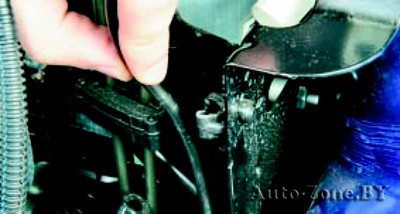

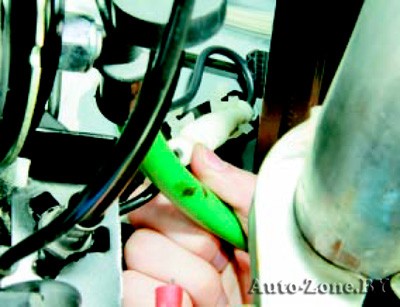

2. Извлеките из держателя соединительную колодку жгута проводов датчика частоты вращения переднего колеса.
Снятие и установка датчиков частоты вращения колес

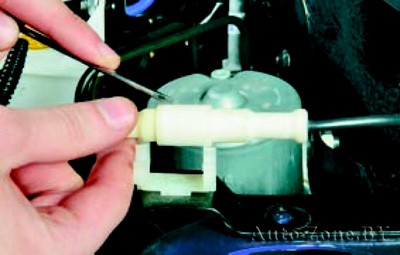

3. Нажмите отверткой на фиксатор…
Снятие и установка датчиков частоты вращения колес

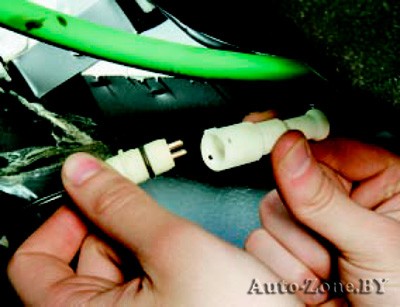

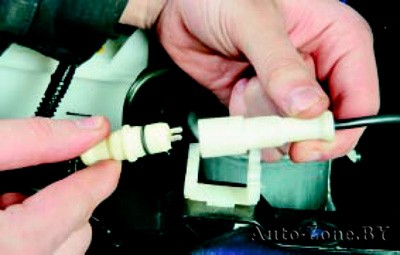

4. …и разъедините колодку жгута проводов датчика.
Снятие и установка датчиков частоты вращения колес

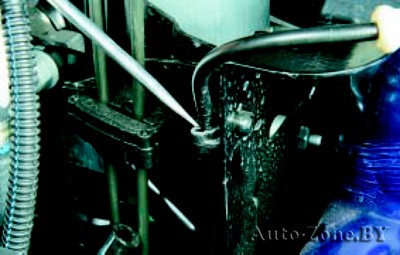

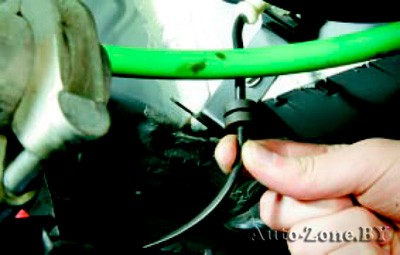

5. Разожмите отверткой держатель провода датчика на брызговике моторного отсека…
Снятие и установка датчиков частоты вращения колес
6. …и извлеките провод из держателя.
7. Снимите подкрылок со стороны заменяемого датчика (см. «Снятие и установка подкрылков колес»).
Снятие и установка датчиков частоты вращения колес

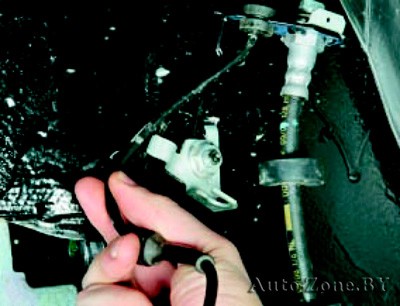

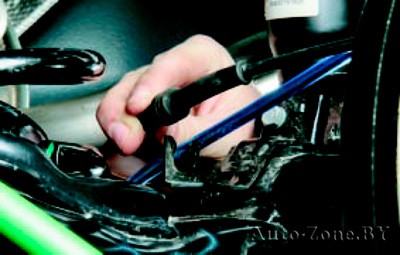

8. В арке колеса извлеките провод датчика из переднего…
Снятие и установка датчиков частоты вращения колес

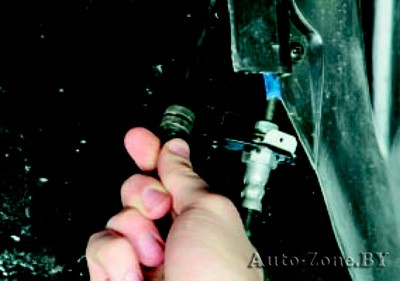

9. …и заднего держателей нижнего кронштейна…
Снятие и установка датчиков частоты вращения колес
10. …и из прорези верхнего кронштейна.
Снятие и установка датчиков частоты вращения колес

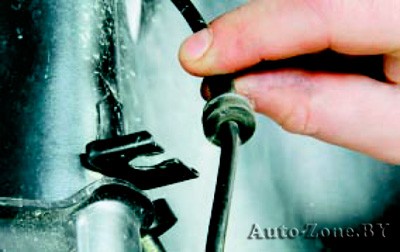

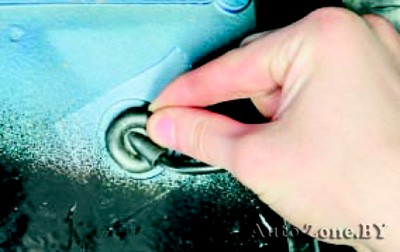

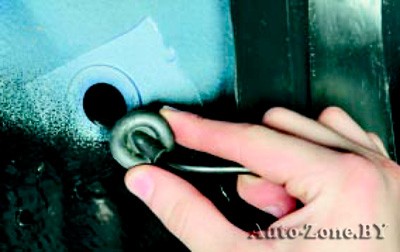

11. Подденьте край уплотнителя провода датчика…
Снятие и установка датчиков частоты вращения колес
12. …извлеките уплотнитель…
Снятие и установка датчиков частоты вращения колес

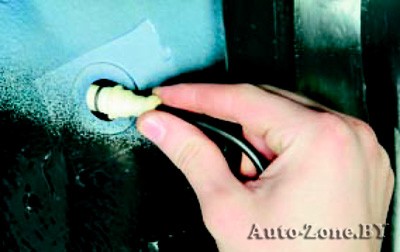

13. …и провод из отверстия в брызговике моторного отсека.
Снятие и установка датчиков частоты вращения колес
14. Извлеките держатель провода из прорези кронштейна на корпусе амортизаторной стойки.
Снятие и установка датчиков частоты вращения колес

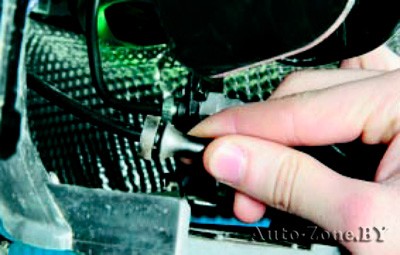

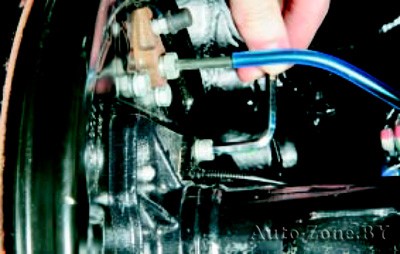

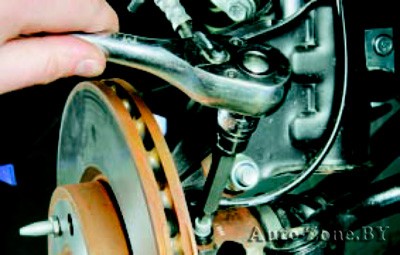

15. Выверните болт крепления датчика частоты вращения переднего колеса к поворотному кулаку…
Снятие и установка датчиков частоты вращения колес

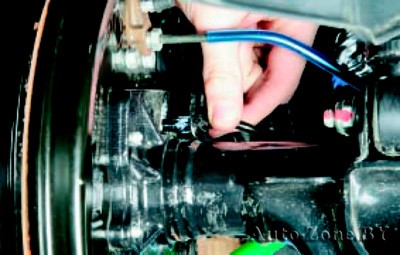

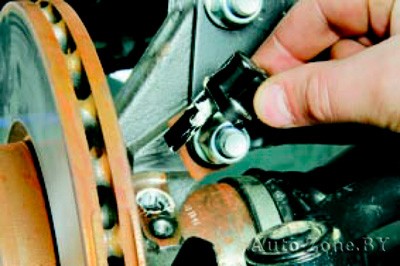

16. …и извлеките датчик из отверстия в кулаке.
Снятие и установка датчиков частоты вращения колес
17. Установите датчик частоты вращения переднего колеса и все снятые детали в порядке, обратном снятию.
Для замены датчика частоты вращения заднего колеса выполните следующие операции.
Вам потребуются: ключ-шестигранник «на 6», отвертка с плоским лезвием.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка датчиков частоты вращения колес

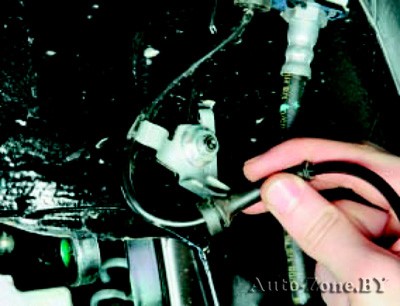

2. Извлеките колодку жгута проводов датчика частоты вращения заднего колеса из держателя на основании кузова…
Снятие и установка датчиков частоты вращения колес
3. …и разъедините ее.

Для наглядности показано при снятой промежуточной трубе системы выпуска отработавших газов.

Снятие и установка датчиков частоты вращения колес
4. Извлеките жгут проводов датчика из держателя на кузове…
Снятие и установка датчиков частоты вращения колес
5. …а также из переднего…
Снятие и установка датчиков частоты вращения колес
6. …среднего…
Снятие и установка датчиков частоты вращения колес
7. …и заднего держателей на балке заднего моста.
Снятие и установка датчиков частоты вращения колес
8. Выверните болт крепления датчика частоты вращения заднего колеса…
Снятие и установка датчиков частоты вращения колес
9. …и извлеките датчик из отверстия во фланце заднего моста.
10. Установите датчик частоты вращения заднего колеса и все снятые детали в порядке, обратном снятию.
