Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

Вам потребуются: ключ и торцовая головка «на 13», отвертка с плоским лезвием…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

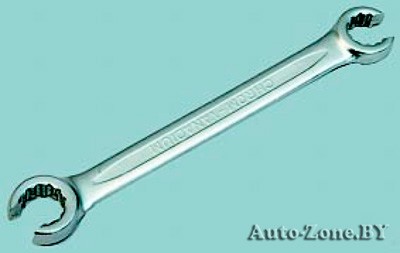

…и специальные ключи «на 11» и «на 13» для тормозных трубопроводов.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

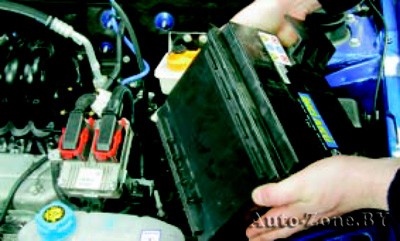

1. Отсоедините провода от клемм аккумуляторной батареи и снимите батарею.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
2. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

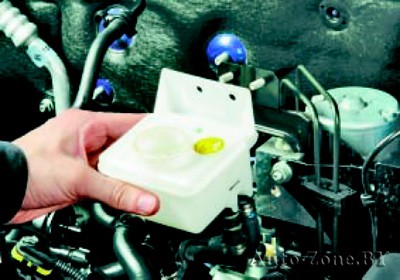

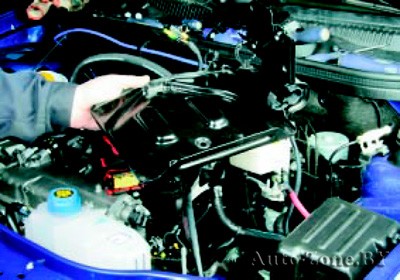

3. Отверните две гайки крепления бачка главного тормозного цилиндра и отведите бачок в сторону, не отсоединяя от него шланги (см. «Замена бачка главного тормозного цилиндра»).
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

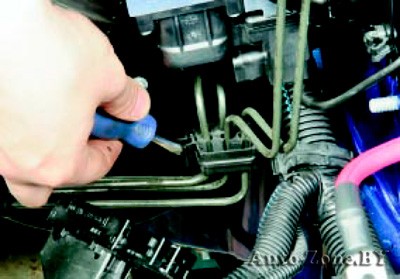

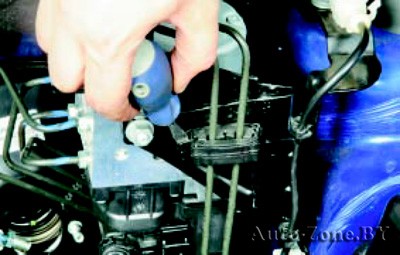

4. Отверткой отстегните замок верхнего держателя трубопроводов…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
5. …и откиньте крышку держателя.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

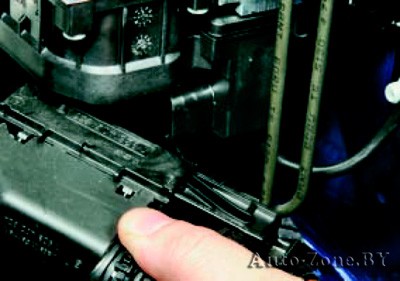

6. Вытяните на себя фиксатор колодки жгута проводов гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
7. …и отсоедините колодку от модуля.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

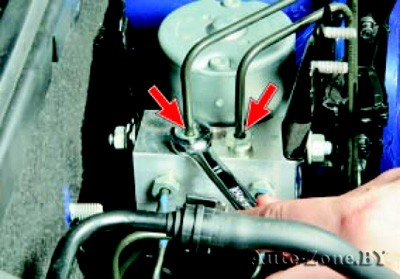

8. Отверните гайки крепления двух тормозных трубок сверху гидроэлектронного модуля ABS…

Для наглядности дальнейшая работа показана при снятом дроссельном узле.

Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

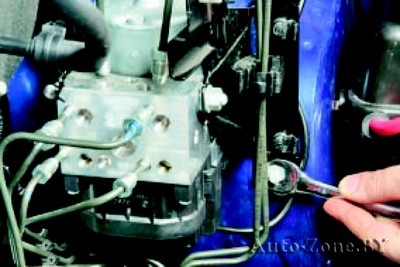

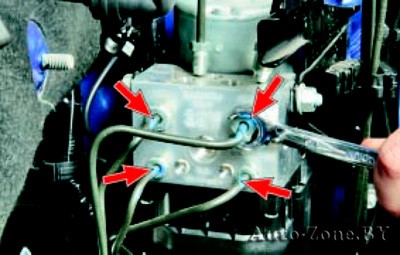

9. …четырех трубок сбоку модуля и отсоедините трубки от гидроэлектронного модуля ABS.

Перед отсоединением трубок закрепите на каждой из них бирку с указанием места ее подсоединения к модулю ABS.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

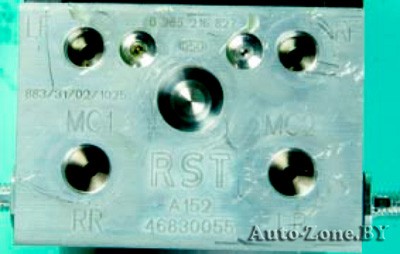

Резьбовые отверстия сбоку модуля помечены различающимися между собой обозначениями, которые нужно написать на бирках соответствующих трубок.

Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

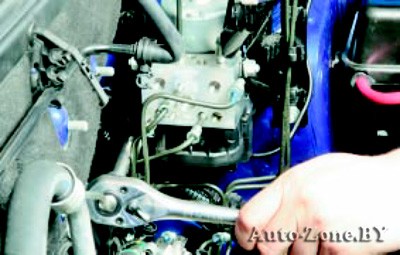

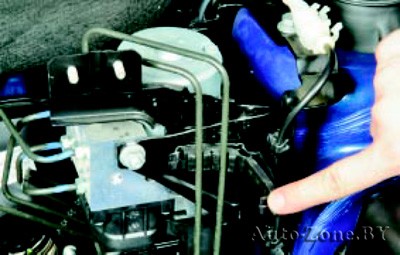

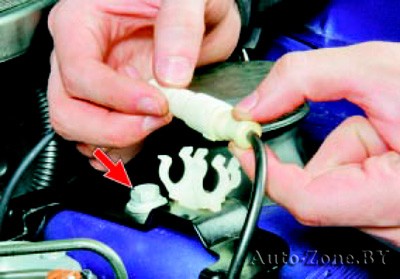

10. Извлеките из держателя соединительную колодку жгута проводов датчика частоты вращения левого переднего колеса и выверните один болт (показан стрелкой на фото) крепления амортизаторной стойки, одновременно крепящий кронштейн модуля ABS.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
11. Отверните заднюю…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
12. …и переднюю гайки крепления кронштейна модуля к брызговику моторного отсека.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

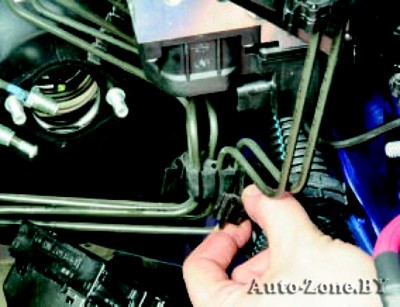

13. Отверткой отстегните замок нижнего держателя трубопроводов…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
14. …откиньте крышку держателя…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

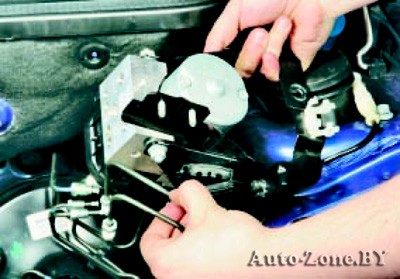

15. …и снимите гидроэлектронный модуль ABS в сборе с кронштейном, немного отводя в сторону трубопроводы.
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

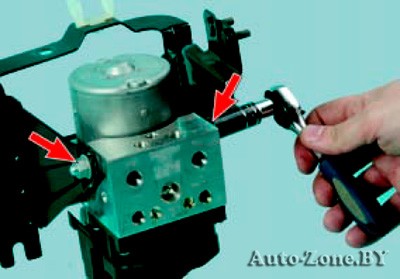

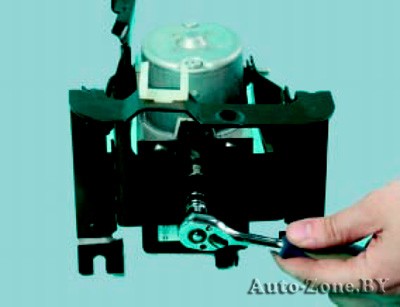

16. Если на новом модуле нет кронштейна, отверните две гайки слева и справа модуля…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)
17. …одну гайку сзади модуля…
Снятие и установка гидроэлектронного модуля управления антиблокировочной системой тормозов (ABS)

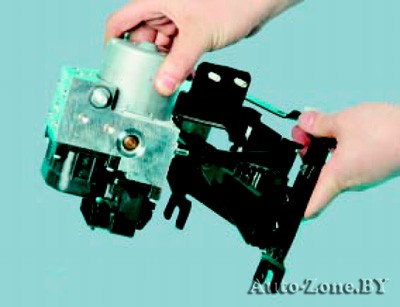

18. …снимите кронштейн и установите его на новый модуль.
19. Установите гидроэлектронный модуль ABS и все снятые детали в порядке, обратном снятию.
20. Залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).

Если после установки гидроэлектронного модуля при движении автомобиля не гаснет сигнальная лампа неисправности ABS, обратитесь на сервисную станцию для диагностики системы.
