Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля пола, а также торцовая головка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

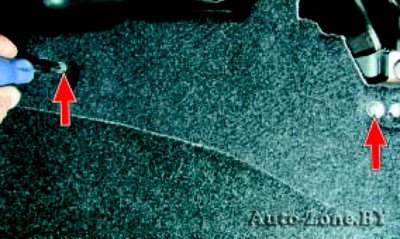

3. Выверните два винта крепления левой нижней накладки консоли панели приборов…
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

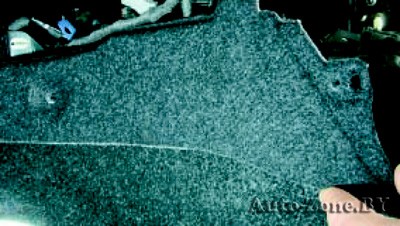

4. …и снимите накладку. Аналогично снимите правую нижнюю накладку консоли.

Дальнейшая работа для наглядности показана при снятой панели приборов.

Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

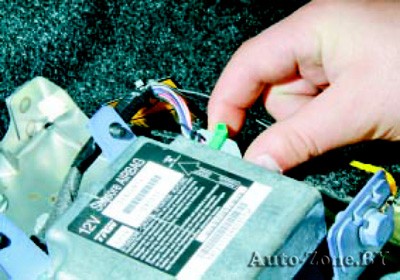

5. Откиньте фиксатор колодки жгута проводов электронного блока управления…
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

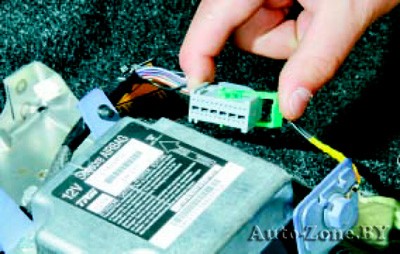

6. …и отсоедините колодку от блока.
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

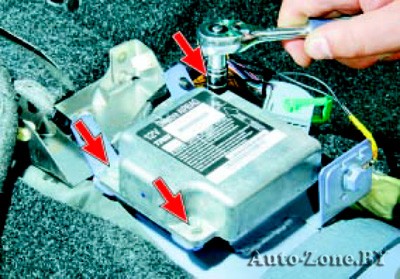

7. Выверните три болта крепления блока управления к основанию кузова…
Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

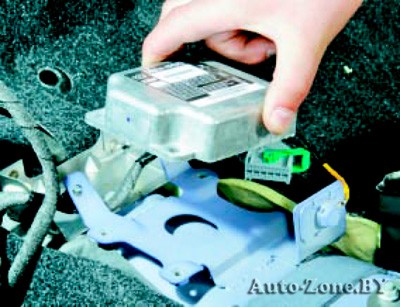

8. …и снимите блок.

Снятие и установка электронного блока управления дополнительной системой пассивной безопасности

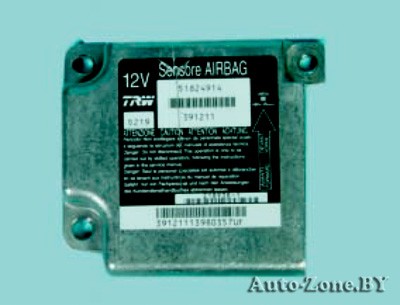

Обратите внимание на маркировку блока управления, для замены приобретайте блок с такой же маркировкой. Блок управления может быть установлен на автомобиль только в одном положении, однако для контроля обратите внимание на стрелку, нанесенную на этикетку: она должна быть направлена вперед по направлению движения автомобиля.

9. Установите электронный блок управления системой пассивной безопасности и все снятые детали в порядке, обратном снятию.
