Снятие и установка комбинации приборов

Вам потребуется отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
Снятие и установка комбинации приборов

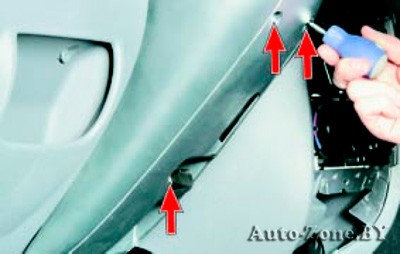

3. Выверните три винта крепления…
Снятие и установка комбинации приборов

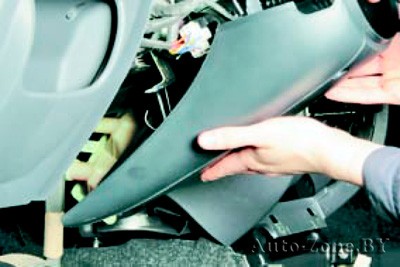

4. …и снимите нижнюю часть кожуха рулевой колонки.
Снятие и установка комбинации приборов

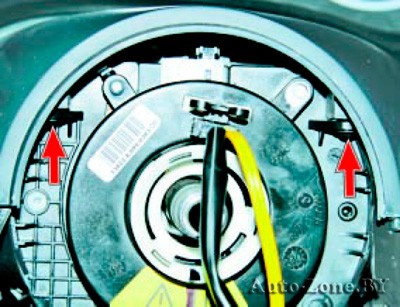

5. Выверните два винта крепления верхней части кожуха…
Снятие и установка комбинации приборов

6. …и снимите ее.
Снятие и установка комбинации приборов

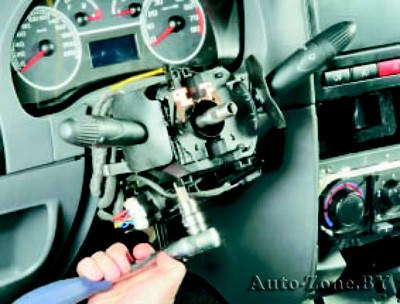

7. Ослабьте затяжку хомута крепления соединителя подрулевых переключателей…
Снятие и установка комбинации приборов

8. …снимите его с корпуса рулевой колонки и отведите в сторону.
Снятие и установка комбинации приборов

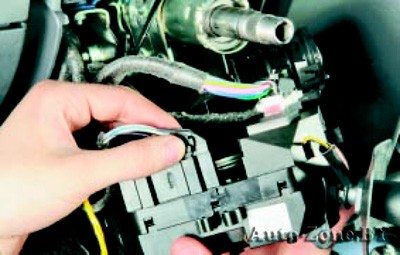

9. Отсоедините колодки жгута проводов от соединителя подрулевых переключателей и снимите его полностью.
Снятие и установка комбинации приборов

10. Выверните два верхних винта крепления козырька комбинации приборов.
Снятие и установка комбинации приборов

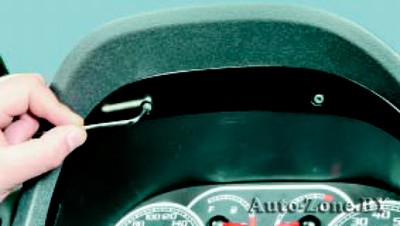

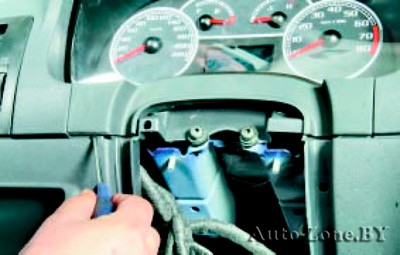

11. Аккуратно подденьте нижний край козырька…
Снятие и установка комбинации приборов

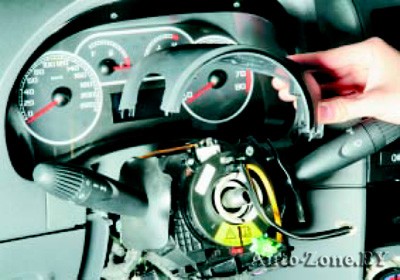

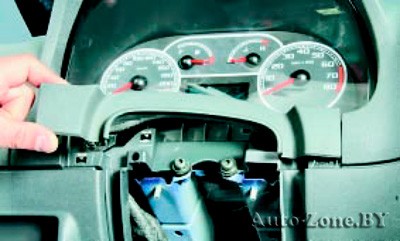

12. …и снимите его, преодолевая сопротивление пружинных фиксаторов.
Снятие и установка комбинации приборов

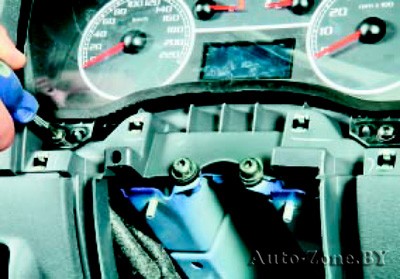

13. Выверните два нижних винта крепления комбинации к панели приборов…
Снятие и установка комбинации приборов

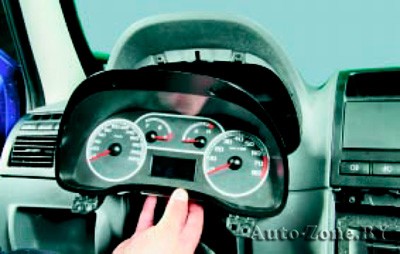

14. …извлеките комбинацию приборов из гнезда панели приборов.
Снятие и установка комбинации приборов

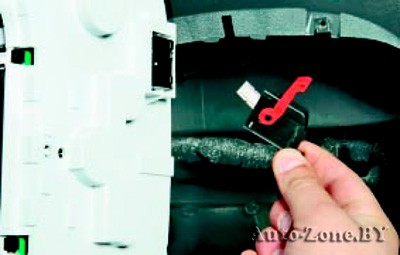

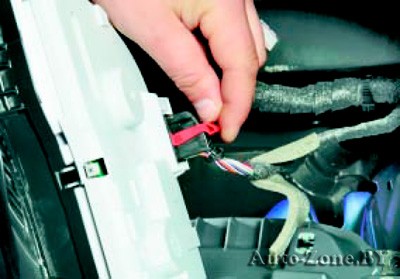

15. Аккуратно поддев фиксатор, отведите его в сторону.
Снятие и установка комбинации приборов

16. Отсоедините колодку жгута проводов от комбинации приборов и снимите комбинацию приборов с автомобиля.

17. Установите детали в порядке, обратном снятию.
