Снятие и установка компрессора кондиционера

Вам потребуются: ключи «на 10», «на 13», отвертка с плоским лезвием.

1. Стравите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Снятие и установка компрессора кондиционера

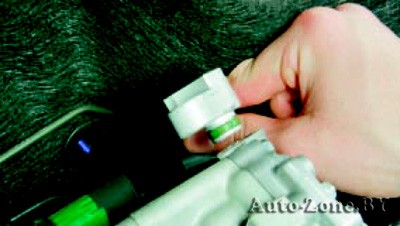

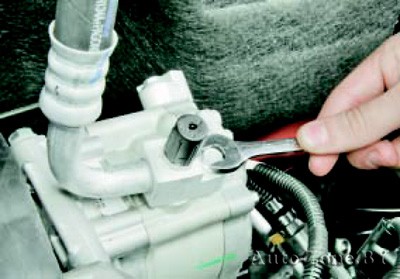

3. Выверните болт крепления фланца трубопровода низкого давления к компрессору и отсоедините фланец трубопровода от компрессора.
Снятие и установка компрессора кондиционера

4. Выверните болт крепления фланца трубопровода высокого давления к компрессору и отсоедините фланец трубопровода от компрессора.

Сразу же после отсоединения заглушите пробками отверстия компрессора и трубопроводов кондиционера, чтобы не допустить попадания влаги и грязи в систему кондиционирования.

5. Снимите ремень привода генератора и компрессора кондиционера со шкива компрессора кондиционера (см. «Замена ремня привода генератора и компрессора кондиционера»).
Снятие и установка компрессора кондиционера

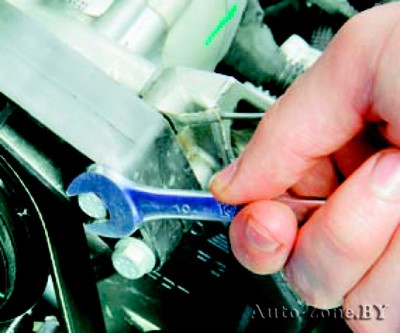

6. Выверните верхний болт крепления кожуха ремня привода генератора и компрессора кондиционера…
Снятие и установка компрессора кондиционера

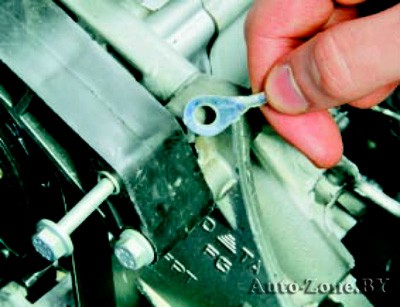

7. …извлеките болт из отверстия и отведите клемму провода «массы» от компрессора кондиционера.
Снятие и установка компрессора кондиционера

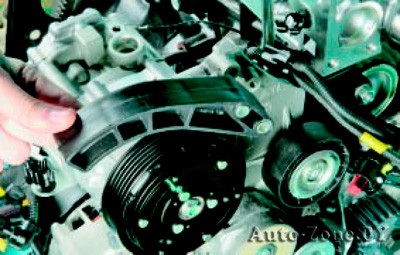

8. Выверните нижний болт крепления кожуха ремня привода генератора и компрессора кондиционера и снимите кожух.
Снятие и установка компрессора кондиционера

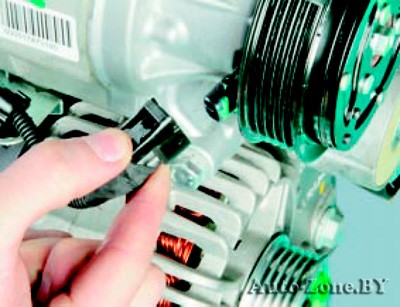

9. Нажмите на фиксатор колодки жгута проводов муфты фрикционного электромагнитного сцепления компрессора и отсоедините колодку от выводов муфты.
Снятие и установка компрессора кондиционера

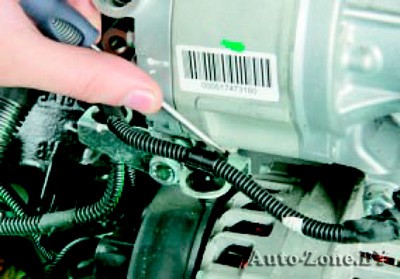

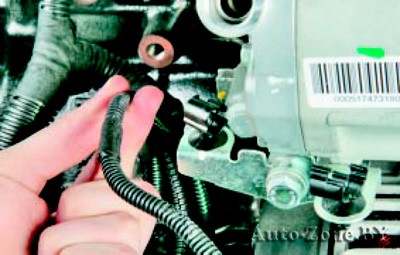

10. Подденьте отверткой замок хомута, раскройте хомут и извлеките жгут проводов.
Снятие и установка компрессора кондиционера

11. Аналогично извлеките провод из второго хомута на кронштейне компрессора.

Снятие и установка компрессора кондиционера

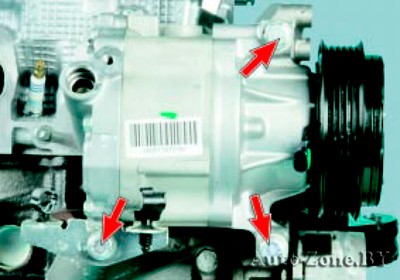

12. Выверните три болта крепления компрессора к кронштейну и снимите компрессор с автомобиля.

13. Установите компрессор в порядке, обратном снятию. Если устанавливаете старый компрессор и из него было слито 30 мл масла или более, долейте 60 мл.

14. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
