Снятие и установка крышки люка наливной трубы топливного бака

Вам потребуется отвертка с крестообразным лезвием.

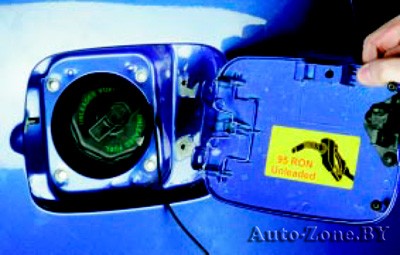

1. Откройте крышку люка наливной трубы топливного бака, для чего потяните вверх рычаг привода замка крышки, расположенный слева от водительского сиденья на полу. При этом крышка откроется под действием пружинного толкателя.
Снятие и установка крышки люка наливной трубы топливного бака

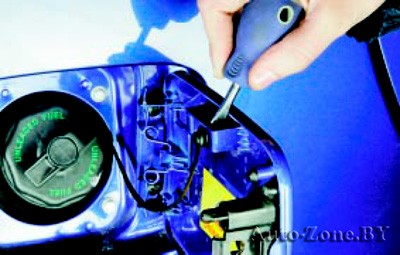

2. Отверткой протолкните фиксатор пластикового жгута в отверстие кронштейна крышки люка наливной трубы топливного бака…
Снятие и установка крышки люка наливной трубы топливного бака

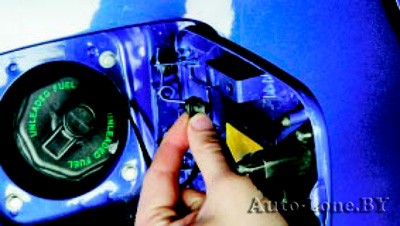

3. …и извлеките фиксатор жгута.
Снятие и установка крышки люка наливной трубы топливного бака

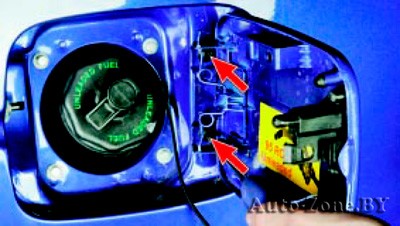

4. Выверните два винта крепления крышки к кузову…
Снятие и установка крышки люка наливной трубы топливного бака

5. …и снимите крышку.
Снятие и установка крышки люка наливной трубы топливного бака

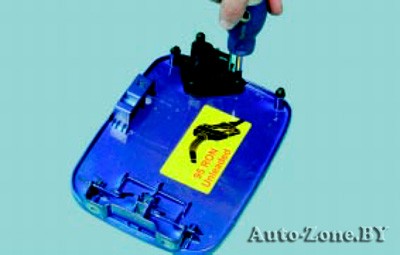

6. При необходимости замены пружинного толкателя выверните три винта его крепления к крышке люка наливной трубы топливного бака и снимите толкатель с крышки.

7. Установите крышку люка наливной трубы топливного бака в порядке, обратном снятию. Перед установкой смажьте петлю крышки моторным маслом.
