Снятие и установка панели приборов

Вам потребуются: отвертка с крестообразным и плоским лезвием, круглогубцы (пассатижи), ключ TORX T25, ключ-шестигранник «на 5».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»), подушку безопасности водителя (см. «Снятие и установка подушки безопасности водителя») и кожух рулевой колонки (см. «Снятие и установка рулевой колонки»).

3. Снимите подрулевые переключатели (см. «Замена подрулевых переключателей»).

4. Снимите рулевую колонку (см. «Снятие и установка рулевой колонки»).

5. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Снятие и установка панели приборов

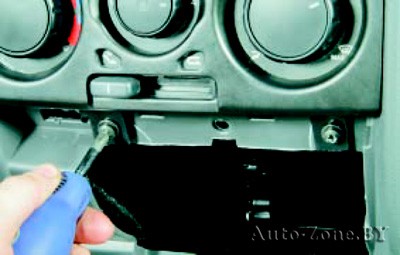

6. Выверните два винта крепления нижней крышки консоли к кронштейну кузова…
Снятие и установка панели приборов

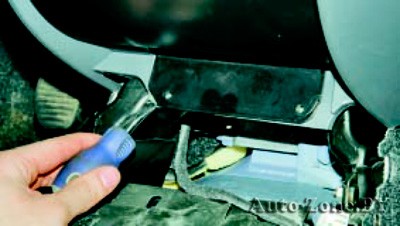

7. …подденьте отверткой…
Снятие и установка панели приборов

8. …и снимите нижнюю крышку.
Снятие и установка панели приборов

9. Выверните два винта крепления центральной накладки панели приборов…
Снятие и установка панели приборов

10. …и снимите накладку.
Снятие и установка панели приборов

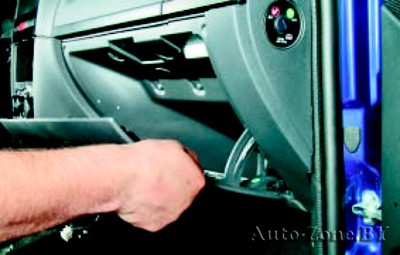

11. Откройте крышку вещевого ящика, извлеките боковые ограничители открывания крышки из пазов в стенках вещевого ящика…
Снятие и установка панели приборов

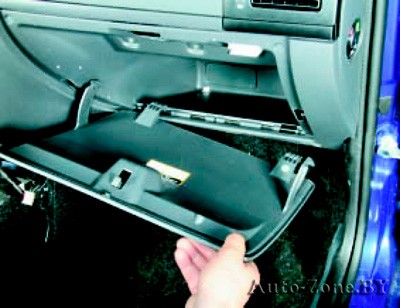

12. …и снимите крышку.
Снятие и установка панели приборов

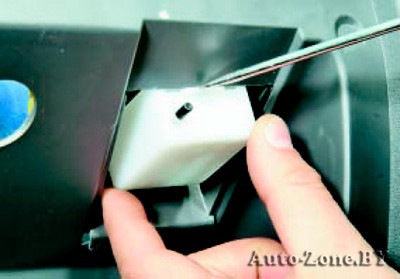

13. Подденьте отверткой плафон освещения вещевого ящика и извлеките его из ниши задней стенки.
Снятие и установка панели приборов

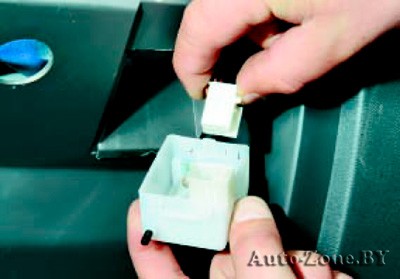

14. Нажмите на фиксатор колодки жгута проводов…
Снятие и установка панели приборов

15. …отсоедините колодку от плафона освещения вещевого ящика и снимите плафон. Проденьте колодку жгута проводов в отверстие в задней стенке вещевого ящика.

16. Снимите подушку безопасности переднего пассажира (см. «Снятие и установка подушки безопасности переднего пассажира») и выключатель подушки безопасности (см. «Снятие и установка выключателя подушки безопасности переднего пассажира»).
Снятие и установка панели приборов

17. Подденьте отверткой край правого бокового сопла системы отопления (кондиционирования) и вентиляции салона и извлеките сопло из гнезда панели приборов, одновременно отсоединяя его от воздуховода.
Снятие и установка панели приборов

18. Подденьте отверткой край левого бокового сопла системы отопления (кондиционирования) и вентиляции салона и извлеките сопло из гнезда панели приборов, одновременно отсоединяя его от воздуховода.
Снятие и установка панели приборов

19. Отсоедините колодку жгута проводов от блока управления электрокорректором фар и многофункциональным дисплеем.

20. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).
Снятие и установка панели приборов

21. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции к кронштейну панели приборов.

22. Снимите монтажный блок, расположенный в салоне автомобиля (см. «Снятие и установка монтажных блоков»).
Снятие и установка панели приборов

23. Подденьте отверткой край верхней накладки панели приборов и, преодолевая сопротивление фиксаторов, снимите накладку.
Снятие и установка панели приборов

24. Подденьте отверткой край заглушки отсека для магнитолы…
Снятие и установка панели приборов

25. …и, преодолевая сопротивление фиксаторов, отведите заглушку от панели приборов.
Снятие и установка панели приборов

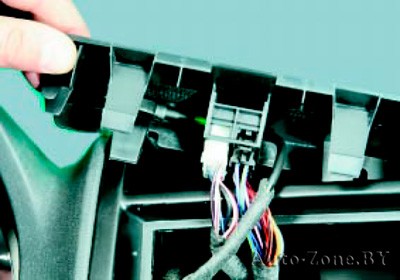

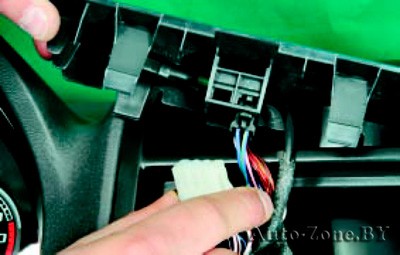

26. Извлеките колодку жгута проводов аудиосистемы из фиксатора колодки. Аналогично извлеките вторую колодку.
Снятие и установка панели приборов

27. Извлеките разъем антенны.
Снятие и установка панели приборов

28. Выверните три болта нижнего крепления облицовки блока переключателей…
Снятие и установка панели приборов

29. …и два болта его верхнего крепления…
Снятие и установка панели приборов

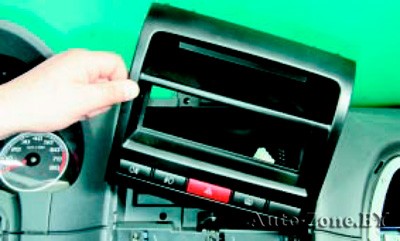

30. …отведите облицовку в сборе с блоком от панели приборов…
Снятие и установка панели приборов

31. …и разверните.
Снятие и установка панели приборов

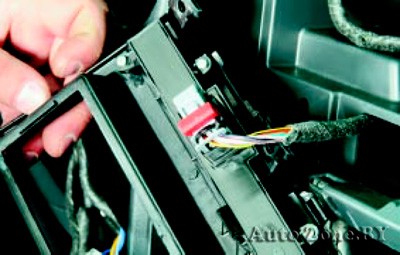

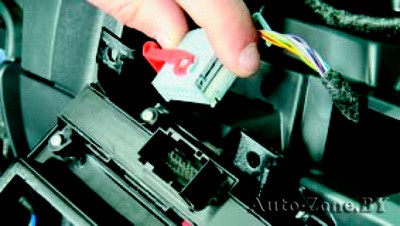

32. Передвиньте фиксатор колодки блока переключателей в направлении стрелки и отсоедините колодку от блока. Снимите блок переключателей с панели приборов.
Снятие и установка панели приборов

33. Снимите блок управления системой отопления (кондиционирования) и вентиляции, предварительно отсоединив от его выводов колодки жгутов проводов и тяги управления заслонками (см. «Снятие и установка блока управления системой отопления и кондиционирования»).
Снятие и установка панели приборов

34. С левой стороны панели приборов, в нише монтажного блока, выверните болт нижнего крепления панели приборов к кронштейну кузова.

35. Выверните болт нижнего крепления панели приборов к кронштейну кузова с противоположной стороны.
Снятие и установка панели приборов

36. Выверните два болта крепления панели приборов к кронштейну балки усилителя кузова.
Снятие и установка панели приборов

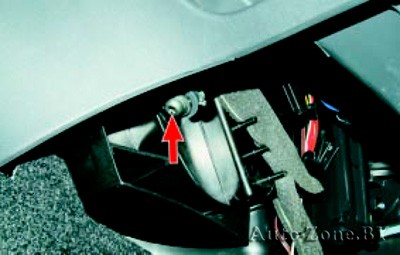

37. Выверните болт крепления панели приборов к кронштейну корпуса климатического блока с левой…
Снятие и установка панели приборов

38. …и правой стороны.
Снятие и установка панели приборов

39. Подденьте отверткой край левой заглушки болта верхнего крепления панели к щиту передка и, преодолевая сопротивление фиксаторов, снимите заглушку. Аналогично снимите заглушку справа.
Снятие и установка панели приборов

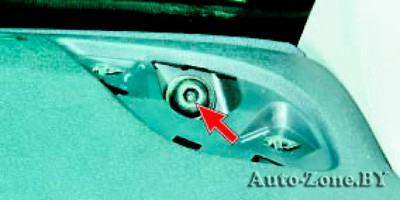

40. Выверните болт верхнего крепления панели приборов к щиту передка слева…
Снятие и установка панели приборов

41. …и справа.
Снятие и установка панели приборов

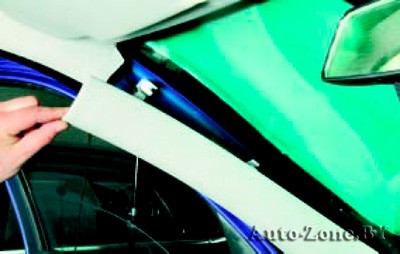

42. Поддев отверткой, снимите облицовки передних стоек (см. «Снятие и установка облицовок салона»).
Снятие и установка панели приборов

43. Подденьте отверткой заглушку центрального верхнего болта крепления панели приборов к щиту передка…
Снятие и установка панели приборов

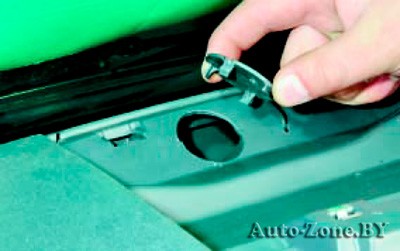

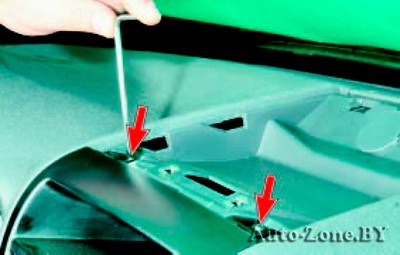

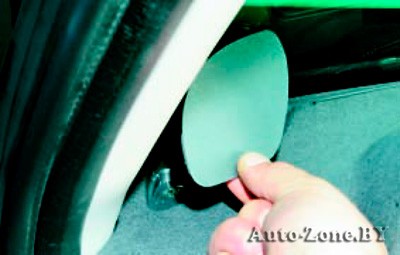

44. …снимите заглушку…
Снятие и установка панели приборов

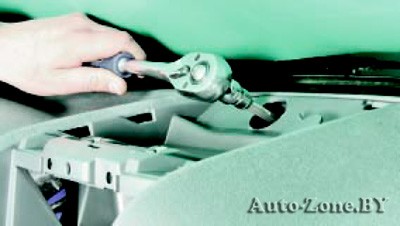

45. …и выверните болт крепления.
Снятие и установка панели приборов

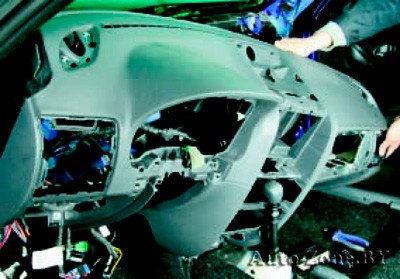

46. Снимите панель приборов с автомобиля.

47. Установите панель приборов и все снятые детали в порядке, обратном снятию.
