Снятие и установка подушки безопасности переднего пассажира

Подушку безопасности переднего пассажира снимают в случае ее неисправности или при замене панели приборов, если она не установлена на новую панель.

Вам потребуются: ключ TORX T30, отвертка с плоским лезвием.
Снятие и установка подушки безопасности переднего пассажира

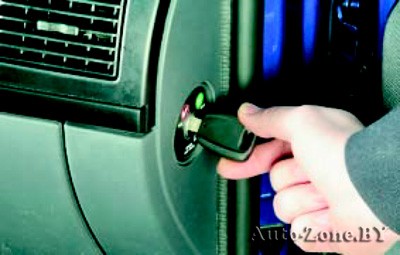

1. Отключите электропитание модуля подушки безопасности, вставив ключ выключателя (замка) зажигания в личинку выключателя подушки безопасности переднего пассажира и повернув ключ в положение «OFF».

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после ее отключения выключателем на панели приборов.
Запрещается разборка модуля подушки безопасности.
Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

Снятие и установка подушки безопасности переднего пассажира

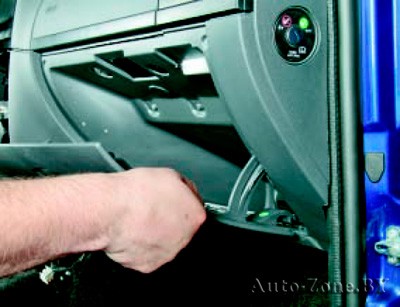

2. Откройте крышку вещевого ящика, подожмите внутрь оба ограничителя ее открывания…
Снятие и установка подушки безопасности переднего пассажира

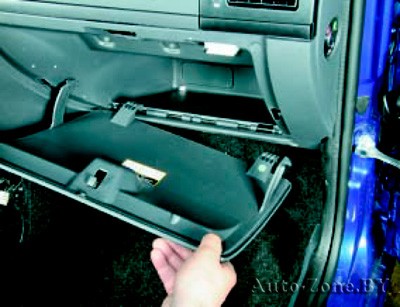

3. …выведите ограничители из отверстий в панели приборов и снимите крышку.
Снятие и установка подушки безопасности переднего пассажира

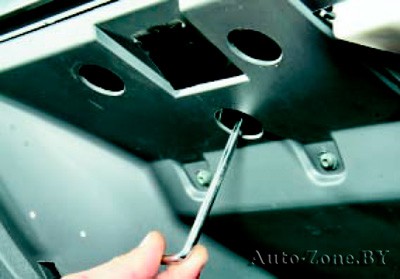

4. Подденьте отверткой заглушки трех отверстий в панели приборов…
Снятие и установка подушки безопасности переднего пассажира
5. …и извлеките их из отверстий.
Снятие и установка подушки безопасности переднего пассажира

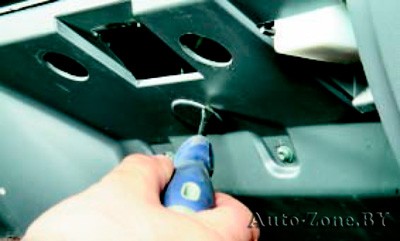

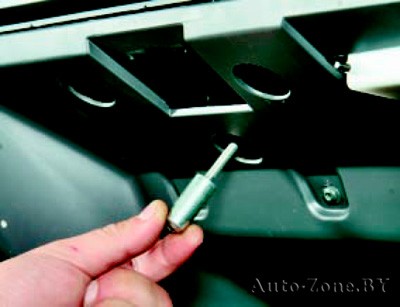

6. Через открытые отверстия выверните…
Снятие и установка подушки безопасности переднего пассажира

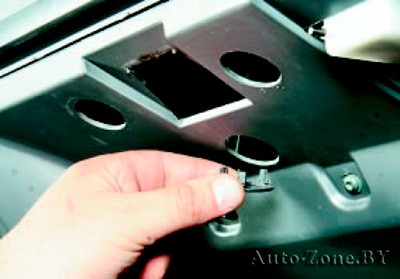

7. …и извлеките три болта крепления подушки безопасности переднего пассажира.
Снятие и установка подушки безопасности переднего пассажира

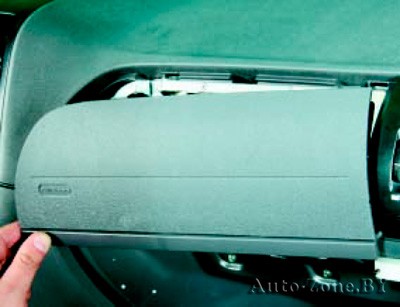

8. Извлеките модуль подушки безопасности из отверстия в панели приборов, выведя из зацепления с верхним краем отверстия два фиксатора на краю модуля.
Снятие и установка подушки безопасности переднего пассажира

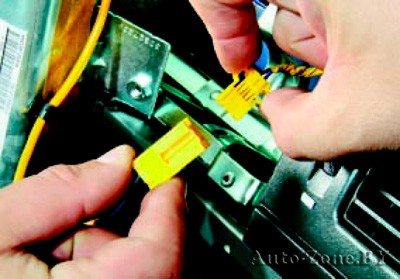

9. Сожмите фиксаторы колодки жгута проводов модуля подушки безопасности…
Снятие и установка подушки безопасности переднего пассажира

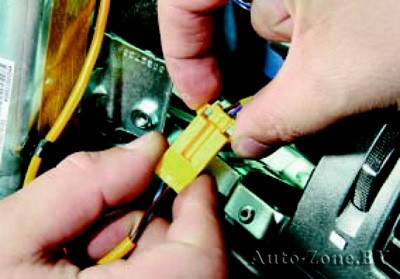

10. …разъедините колодку и снимите подушку безопасности.
11. Установите подушку безопасности переднего пассажира и все снятые детали в порядке, обратном снятию.
