Снятие и установка подушки безопасности водителя

Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Однако во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы.

Вам потребуются: отвертка с плоским лезвием, ключ-шестигранник «на 6».
Снятие и установка подушки безопасности водителя

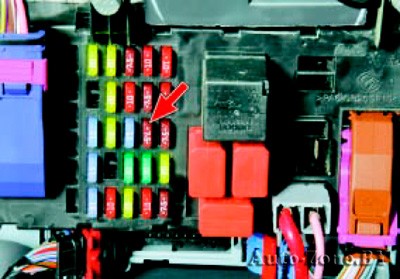

1. Отключите электропитание модуля подушки безопасности, вынув предохранитель F50 (показан на фото стрелкой) из блока, расположенного в левой части панели приборов.

Попытка снятия модуля подушки безопасности без отключения его электропитания может привести к неожиданному срабатыванию подушки.
Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 15 мин после извлечения предохранителя из монтажного блока. Запрещается разборка модуля подушки безопасности.
Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.
Не допускается воздействие на модуль подушки безопасности температуры выше 95 °С.

Снятие и установка подушки безопасности водителя
2. С обратной стороны рулевого колеса выверните два винта крепления модуля подушки безопасности слева и справа…
Снятие и установка подушки безопасности водителя

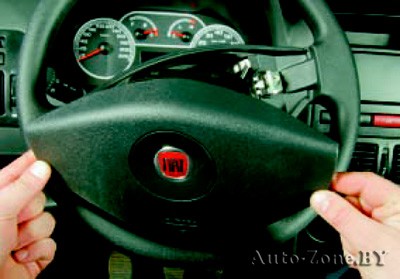

3. …аккуратно приподнимите модуль и отведите его от ступицы рулевого колеса.
Снятие и установка подушки безопасности водителя

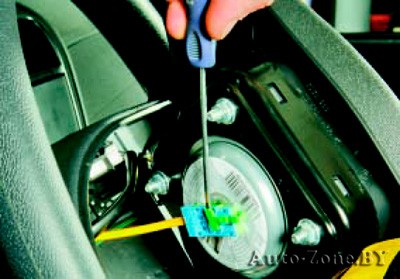

4. Поддев отверткой фиксатор из колодки жгута проводов подушки безопасности…
Снятие и установка подушки безопасности водителя

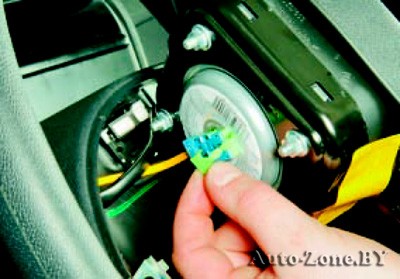

5. …отстегните его…
Снятие и установка подушки безопасности водителя

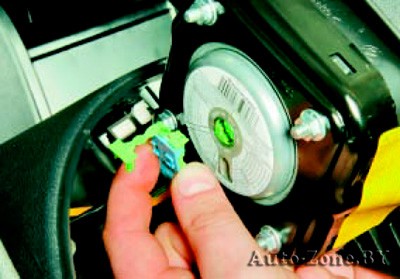

6. …отсоедините от модуля колодку и снимите модуль подушки безопасности.
7. Установите подушку безопасности водителя в порядке, обратном снятию.
