Снятие и установка заслонки рециркуляции воздуха

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», ключ-шестигранник «на 5», пассатижи, отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из системы охлаждения (см. «Замена охлаждающей жидкости») и перекройте шланги отопителя пружинными зажимами.

3. Стравите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования»).

4. Снимите блок управления системой отопления и кондиционирования (см. «Снятие и установка блока управления системой отопления и кондиционирования»).

5. Снимите панель приборов (см. «Снятие и установка панели приборов»).

6. Снимите воздуховоды.

7. Снимите климатический блок с автомобиля (см. «Снятие и установка климатического блока»).

8. Снимите салонный фильтр (см. «Снятие и установка салонного фильтра»).

9. Выверните десять самонарезающих винтов крепления нижней крышки климатического блока.

Снятие и установка заслонки рециркуляции воздуха

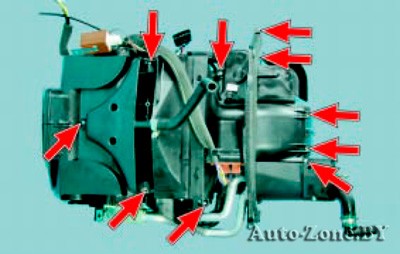

Так расположены винты крепления нижней крышки климатического блока (вид снизу).

Снятие и установка заслонки рециркуляции воздуха

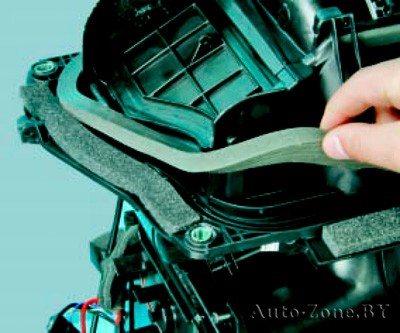

10. Снимите резиновый уплотнитель климатического блока…
Снятие и установка заслонки рециркуляции воздуха

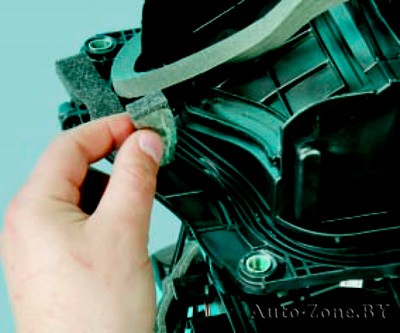

11. …и шумоизоляцию…
Снятие и установка заслонки рециркуляции воздуха

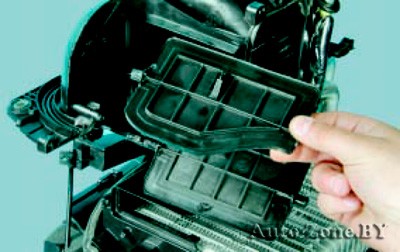

12. …а затем снимите нижнюю крышку климатического блока.
Снятие и установка заслонки рециркуляции воздуха

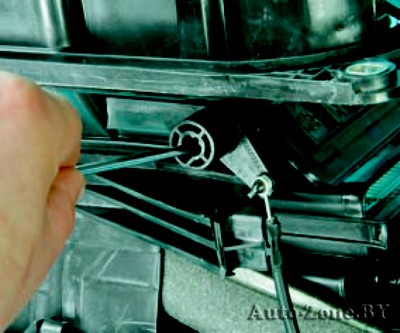

13. В отверстии рычага привода заслонки рециркуляции воздуха отожмите фиксатор…
Снятие и установка заслонки рециркуляции воздуха

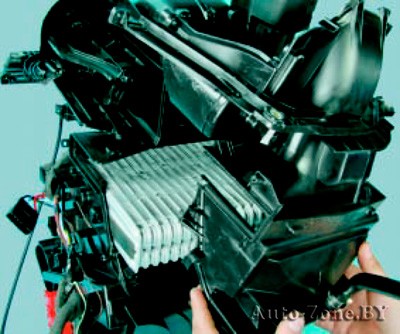

14. …и извлеките ось заслонки из отверстия рычага.

15. Установите заслонку в порядке, обратном снятию.

16. Замените уплотнительные кольца на трубопроводах радиатора отопителя.

17. Установите на подводящий и отводящий трубопроводы теплообменника испарителя кондиционера новые уплотнительные кольца и смажьте их маслом для компрессора.

18. Залейте охлаждающую жидкость.

19. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
