Снятие, разборка и установка заднего бампера

Вам потребуются: ключ TORX T30, ключ «на 13», отвертка с плоским лезвием.

Снимать задний бампер удобнее на подъемнике. Если такой возможности нет, включите первую передачу, установите упорные бруски под передние колеса, приподнимите домкратом заднюю часть автомобиля и установите на надежные опоры.

1. Откройте багажник.

2. Снимите облицовки багажника (см. «Снятие и установка облицовок багажника»).
Снятие, разборка и установка заднего бампера

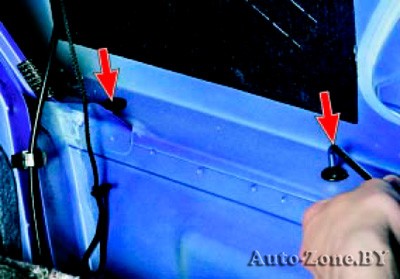

3. Выверните четыре болта крепления накладки бампера (по два с каждой стороны) под облицовками багажника.
Снятие, разборка и установка заднего бампера

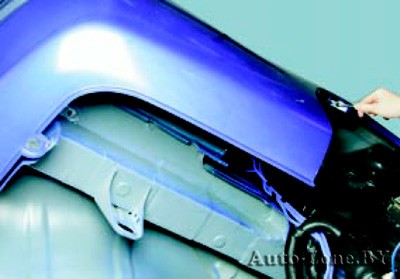

4. Выверните два болта крепления (по одному болту с каждой стороны) накладки бампера к заднему крылу автомобиля с внутренней стороны ниши заднего колеса.
Снятие, разборка и установка заднего бампера

5. Выверните четыре болта нижнего крепления накладки бампера к кронштейну панели задка.
Снятие, разборка и установка заднего бампера

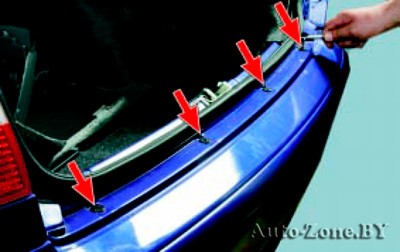

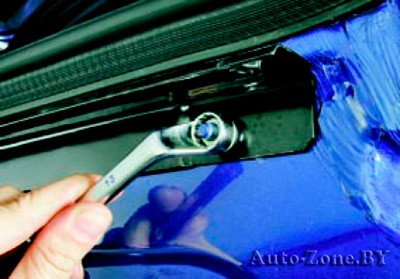

6. Выверните четыре болта верхнего крепления накладки бампера к кронштейну панели задка.
Снятие, разборка и установка заднего бампера

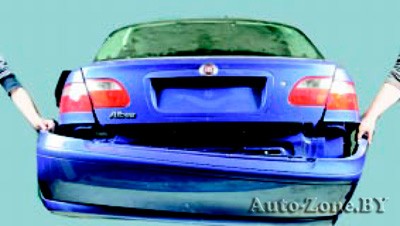

7. Снимите накладку бампера с автомобиля.
Снятие, разборка и установка заднего бампера

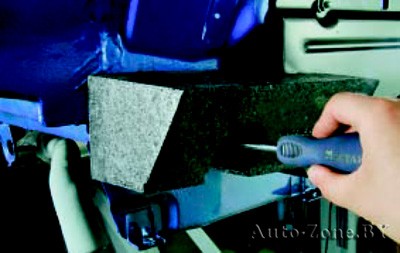

8. Выверните пластмассовый фиксатор бокового энергопоглощающего элемента…
Снятие, разборка и установка заднего бампера

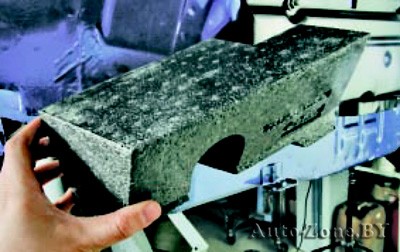

9. …и снимите энергопоглощающий элемент с панели задка. Аналогично снимите второй боковой энергопоглощающий элемент.
Снятие, разборка и установка заднего бампера

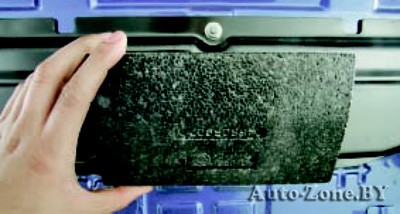

10. Преодолевая упругое сопротивление, отсоедините центральный энергопоглощающий элемент от усилителя накладки заднего бампера.
Снятие, разборка и установка заднего бампера

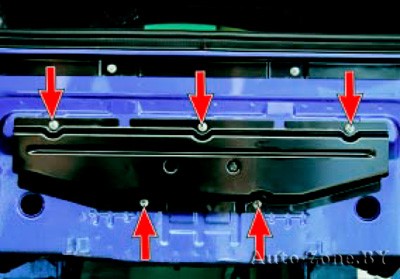

11. Отверните пять гаек крепления усилителя накладки заднего бампера к панели задка…
Снятие, разборка и установка заднего бампера

12. …и снимите усилитель со шпилек панели задка.
Снятие, разборка и установка заднего бампера

13. Отверните четыре гайки кронштейна верхнего крепления накладки бампера к панели задка…
Снятие, разборка и установка заднего бампера

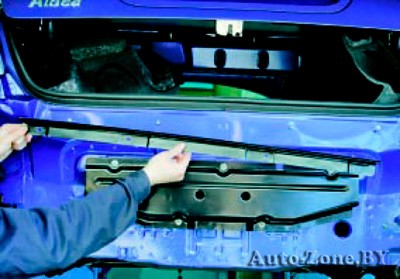

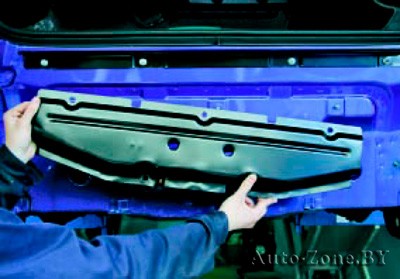

14. …и снимите кронштейн с панели задка.

15. Установите задний бампер и все снятые детали в порядке, обратном снятию.
