Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

Вам потребуются: две отвертки с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

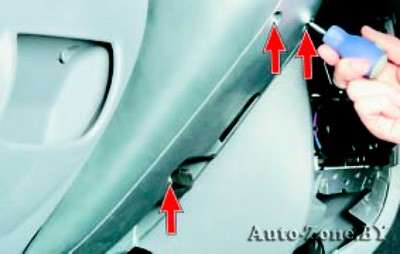

3. Выверните три винта крепления…
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

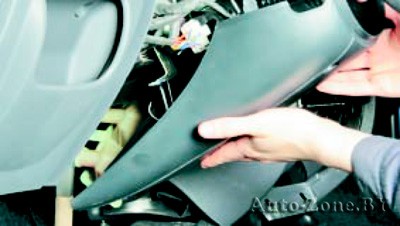

4. …и снимите нижнюю часть кожуха рулевой колонки.
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

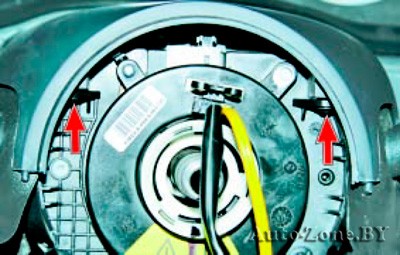

5. Выверните два винта крепления верхней части кожуха…
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

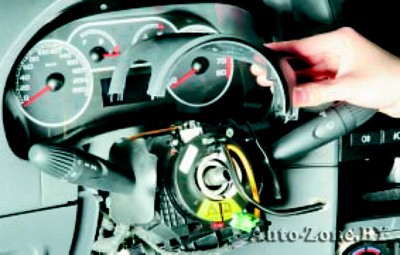

6. …и снимите ее.
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

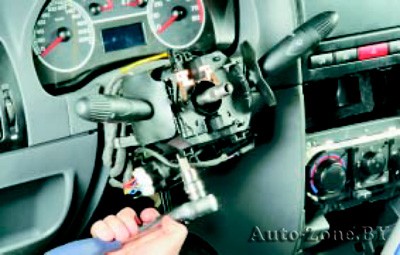

7. Ослабьте затяжку хомута крепления соединителя подрулевых переключателей…
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

8. …снимите его с корпуса рулевой колонки и отведите в сторону.
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

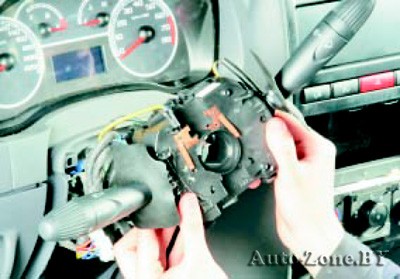

9. Отсоедините колодки жгута проводов от соединителя подрулевых переключателей и снимите его полностью.
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

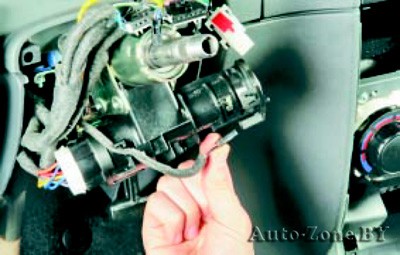

10. Отсоедините колодку жгута проводов от вывода антенного кольца иммобилизатора…
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

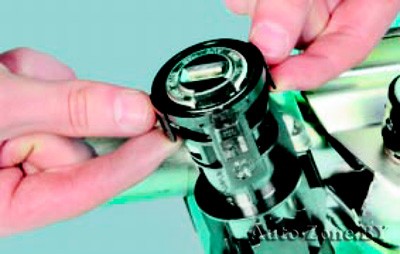

11. …сожмите два фиксатора…
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

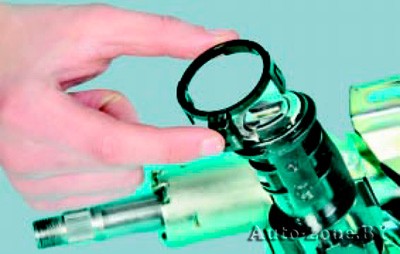

12. …и снимите антенное кольцо иммобилизатора.

Снятие антенного кольца иммобилизатора для наглядности показано на снятой рулевой колонке.

Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

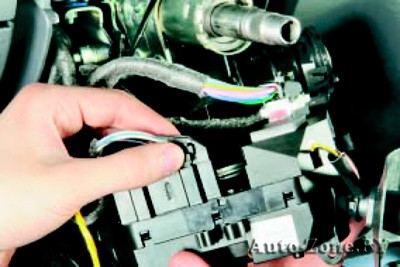

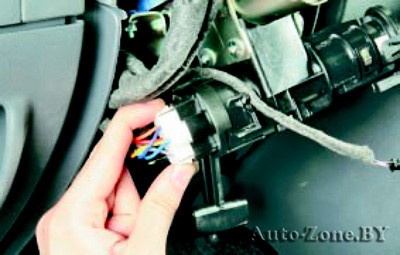

13. Отсоедините колодки жгутов проводов от выводов контактной группы выключателя (замка) зажигания.
Замена контактной группы выключателя (замка) зажигания и антенного кольца иммобилизатора

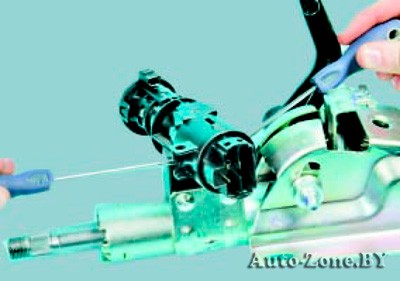

14. Двумя отвертками с плоским лезвием отожмите два фиксатора контактной группы, расположенные по бокам выключателя (замка) зажигания, и снимите контактную группу.

Для наглядности показано на снятой рулевой колонке.

15. Установите детали в порядке, обратном снятию.
