Замена ламп

Перед заменой ламп в приборах освещения автомобиля отсоединяйте провод от клеммы «минус» аккумуляторной батареи.

Для замены ламп блок-фары выполните следующие операции.

Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично. Для наглядности замена показана на снятой блок-фар.

1. Откройте капот.
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена ламп

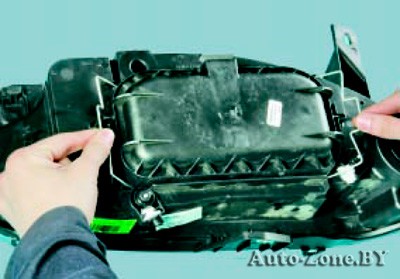

3. Отведите фиксирующие скобы…
Замена ламп

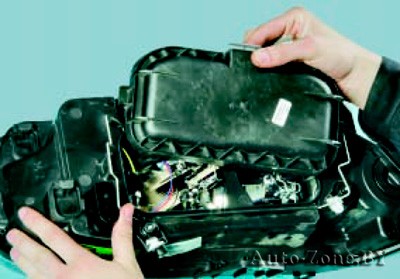

4. …и снимите крышку фары.
Замена ламп

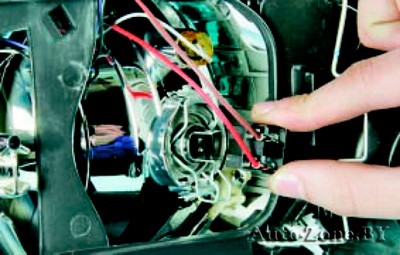

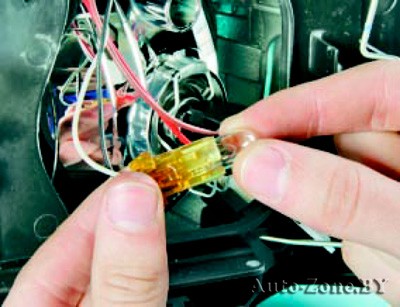

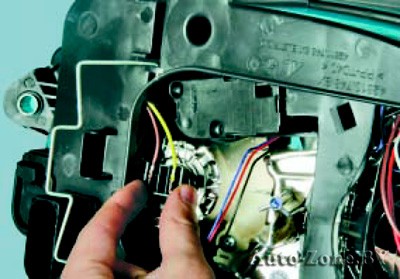

5. Отсоедините колодку проводов от выводов лампы дальнего света блок-фары.
Замена ламп

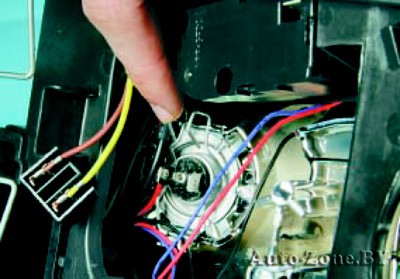

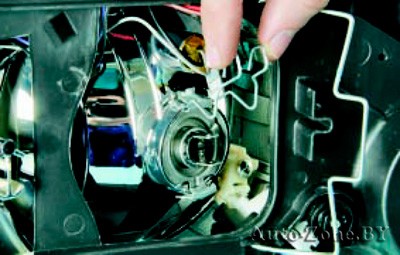

6. Отожмите кончики пружинного фиксатора…
Замена ламп
7. …выведите их из держателей и откиньте пружинный фиксатор.
Замена ламп

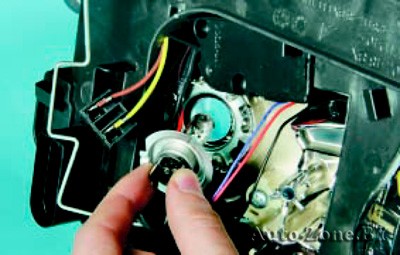

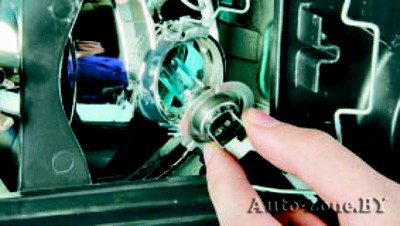

8. Извлеките лампу дальнего света из отражателя блок-фары.

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

9. Вставьте новую лампу дальнего света в отражатель и зафиксируйте его пружинным держателем.
Замена ламп

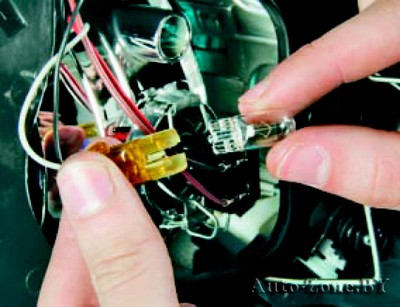

10. Отсоедините колодку проводов от выводов лампы ближнего света блок-фары.
Замена ламп

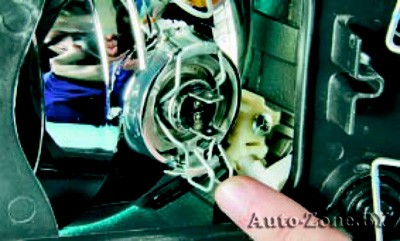

11. Отожмите кончики пружинного фиксатора…
Замена ламп
12. …выведите их из держателей…
Замена ламп
13. …и откиньте пружинный фиксатор.
Замена ламп
14. Извлеките лампу ближнего света из отражателя блок-фары.

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жирные пятна, удалите их спиртом.

15. Вставьте новую лампу дальнего света в отражатель и зафиксируйте его пружинным держателем.
Замена ламп
16. Извлеките из отверстия патрон лампы габаритного огня.
Замена ламп
17. Извлеките лампу из патрона.
Замена ламп
18. Вставьте в патрон новую лампу и установите патрон в отражатель блок-фары.
Замена ламп

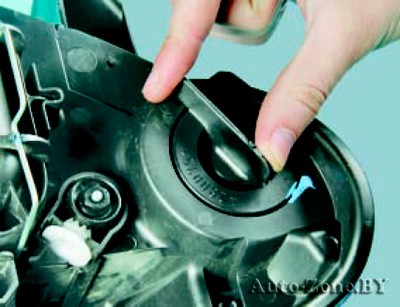

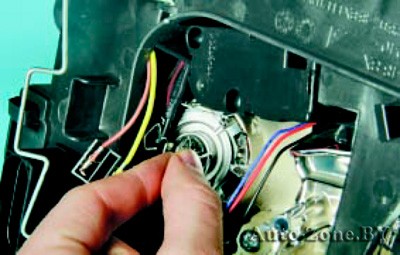

19. Поверните патрон лампы указателя поворота против часовой стрелки…
Замена ламп

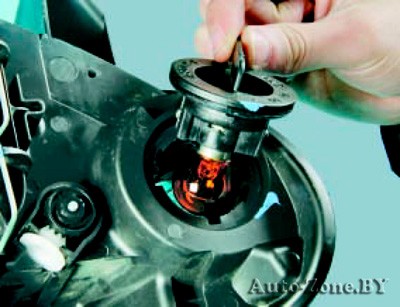

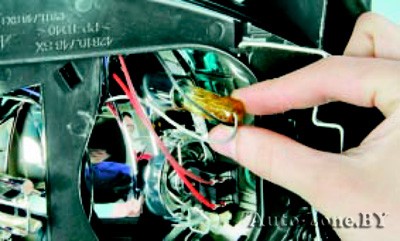

20. …и извлеките его из блок-фары.
Замена ламп

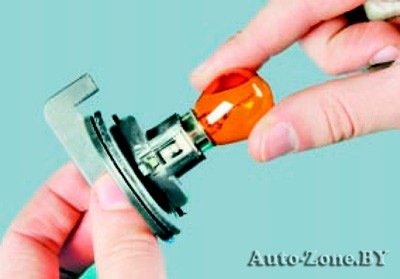

21. Нажав на лампу, поверните ее против часовой стрелки…
Замена ламп

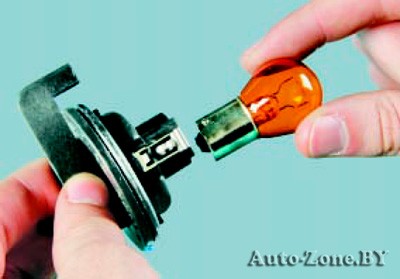

22. …и извлеките из патрона.
23. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы бокового фонаря указателей поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена ламп

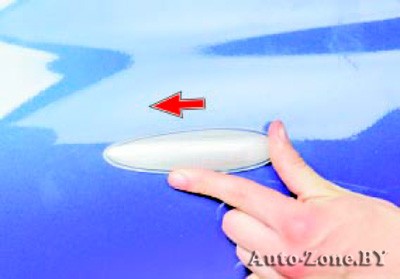

2. Сдвиньте корпус указателя поворота вперед по направлению движения автомобиля…
Замена ламп

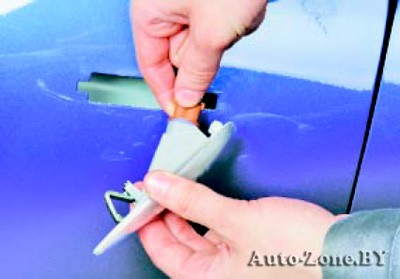

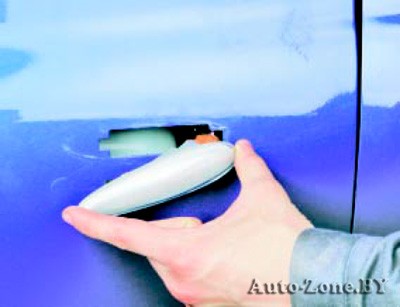

3. …и извлеките его из крыла.
Замена ламп
4. Поверните патрон против часовой стрелки…
Замена ламп

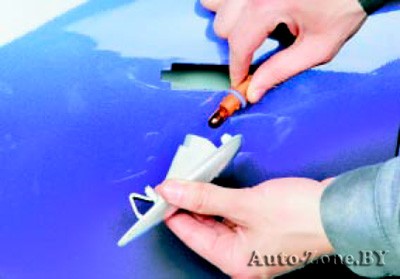

5. …извлеките его из фонаря указателя…
Замена ламп

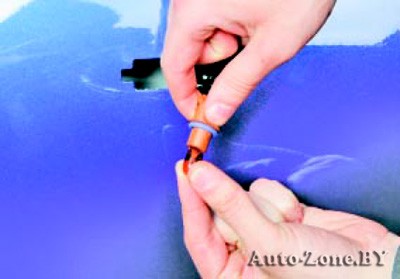

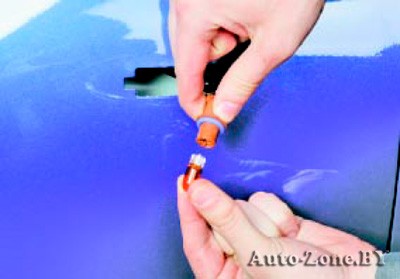

6. …и выньте лампу из патрона.
Замена ламп
7. Вставьте новую лампу в патрон, а патрон в корпус фонаря.
8. Установите боковой фонарь указателей поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отогните облицовку багажника за задним фонарем (см. «Снятие и установка облицовок багажника»).
Замена ламп

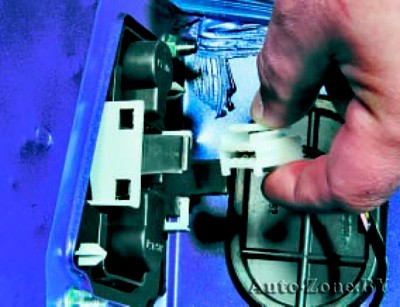

3. Отсоедините колодку жгута проводов от заднего фонаря.
Замена ламп

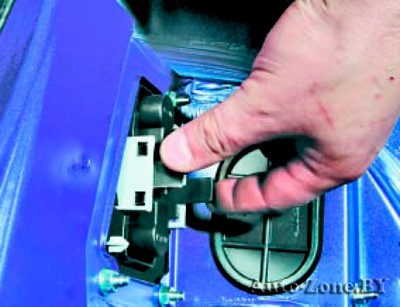

4. Сожмите фиксаторы…
Замена ламп

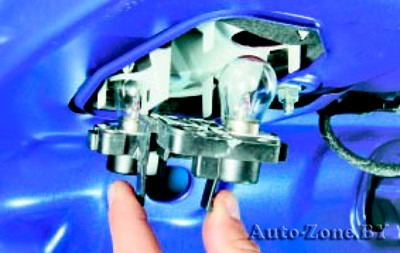

5. …и отсоедините плату от заднего фонаря.
Замена ламп

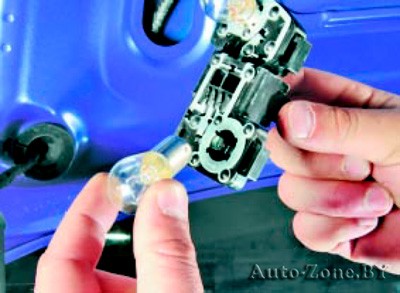

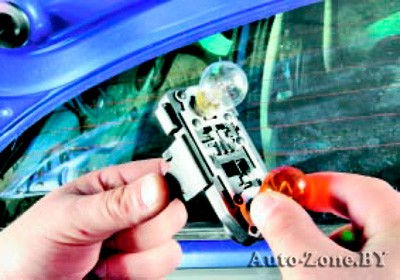

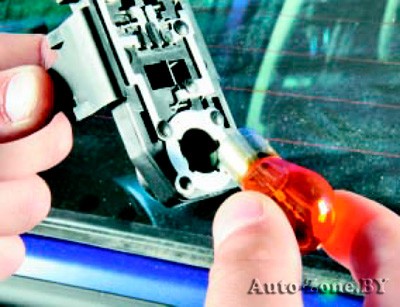

6. Нажмите на лампу указателя, поверните ее против часовой стрелки…
Замена ламп
7. …и извлеките из платы.
Замена ламп

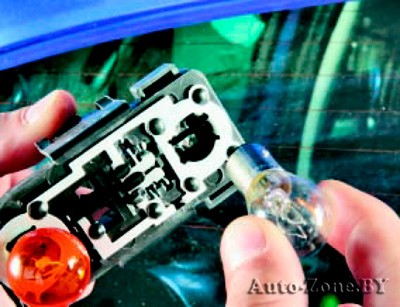

8. Аналогично извлеките лампу габаритного огня/стоп-сигнала.
9. Установите новую лампу, повернув ее по часовой стрелке до фиксации в патроне.

Для замены ламп в заднем фонаре на крышке багажника выполните следующие операции.

Замена ламп

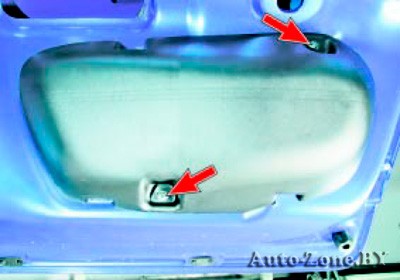

1. Выверните два винта крепления…
Замена ламп

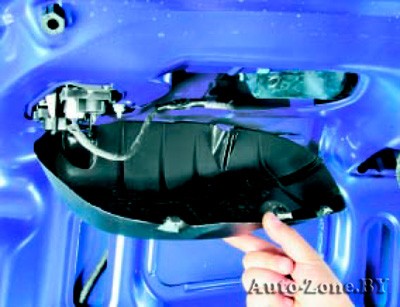

2. …и снимите крышку заднего фонаря на крышке багажника.
Замена ламп
3. Сожмите фиксатор…
Замена ламп

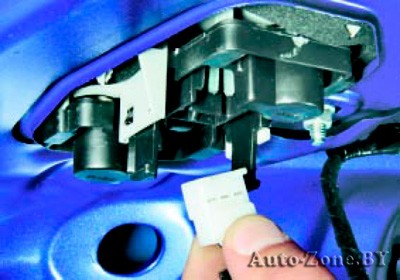

4. …и отсоедините колодку проводов от выводов платы.
Замена ламп

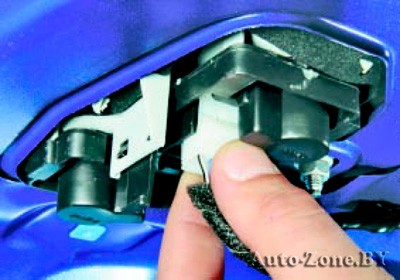

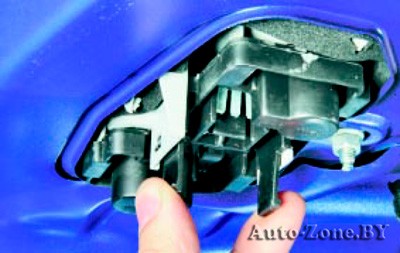

5. Отожмите два фиксатора платы…
Замена ламп
6. …и извлеките ее из фонаря.
Замена ламп

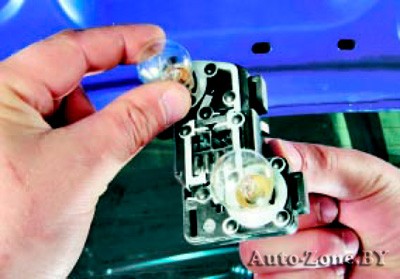

7. Нажмите на лампу света заднего хода, поверните против часовой стрелки и извлеките ее.
8. Установите новую лампу в порядке, обратном снятию.
Замена ламп
9. Аналогично замените лампу противотуманного фонаря.

Для замены лампы в противотуманной фаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок переднего колеса со стороны заменяемой лампы противотуманной фары (см. «Снятие и установка подкрылков передних колес»).
Замена ламп

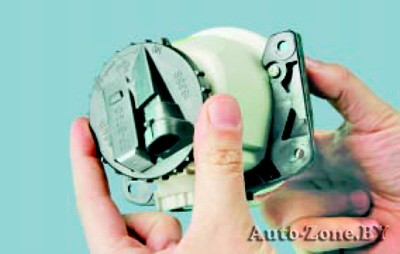

3. Поверните крышку противотуманной фары против часовой стрелки…
Замена ламп

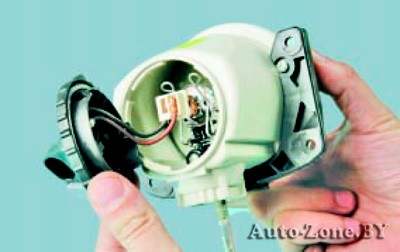

4. …и аккуратно отведите ее в сторону.
5. Отсоедините колодку жгута проводов от выводов лампы.
6. Отожмите кончики пружинного фиксатора, выведите их из держателей и откиньте пружинный фиксатор.
Замена ламп

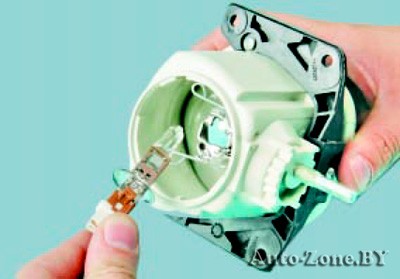

7. Извлеките лампу из отражателя противотуманной фары.

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна на ней вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки останутся жирные пятна, удалите их спиртом.

8. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

Для замены ламп в фонарях освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена ламп

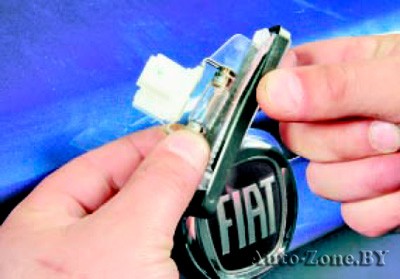

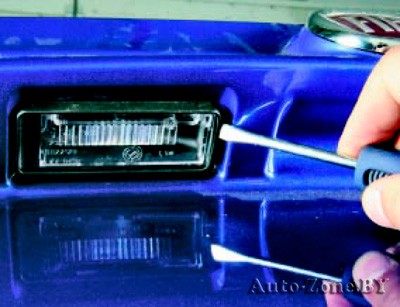

2. Поддев отверткой край фонаря освещения номерного знака…
Замена ламп

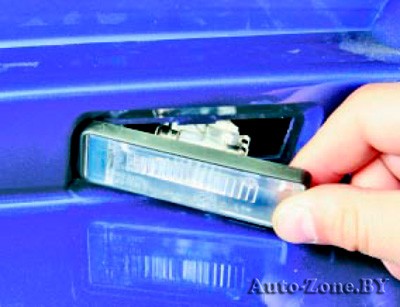

3. …извлеките его из установочной ниши…
Замена ламп

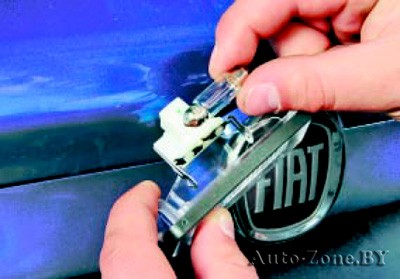

4. …отожмите пружинный контакт…
Замена ламп
5. …и извлеките лампу.
6. Установите новую лампу в порядке, обратном снятию.
7. Аналогично замените лампу во втором фонаре освещения номерного знака.

Для замены лампы в плафоне освещения салона выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена ламп

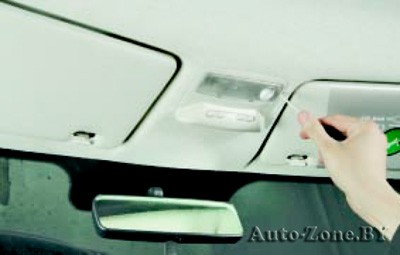

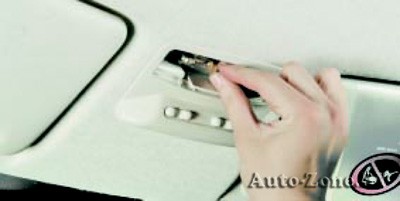

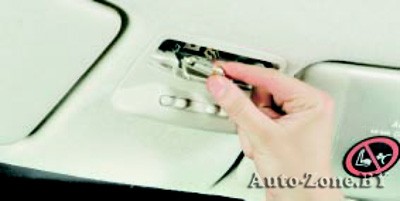

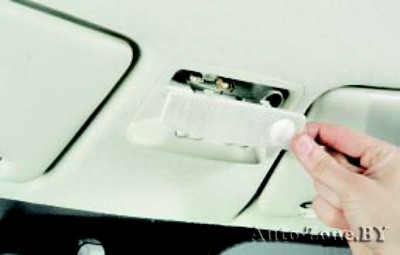

2. Подденьте отверткой…
Замена ламп
3. …и снимите рассеиватель плафона, преодолевая сопротивление фиксаторов.
Замена ламп
4. Отожмите пружинный контакт…
Замена ламп
5. …и извлеките лампу.
6. Вставьте новую лампу.
7. Установите рассеиватель в корпус плафона до щелчка (защелкивания фиксаторов).
Для замены лампы в плафоне освещения багажника выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Преодолевая усилие фиксаторов, извлеките плафон освещения из отверстия в облицовке багажника.
3. Отожмите пружинный контакт и извлеките лампу.
4. Вставьте новую лампу.
5. Установите фонарь в облицовку багажника до щелчка (защелкивания фиксаторов).
