Замена переднего ремня безопасности

Замена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуются: ключи «на 10», «на 17», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи, если ремни безопасности оборудованы преднатяжителями.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатяжители ремней температуры выше 95 °С.

Замена переднего ремня безопасности

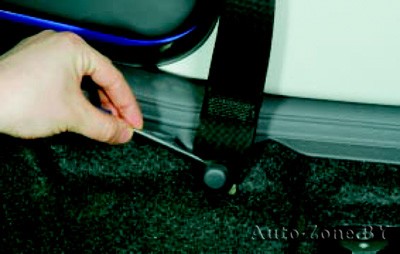

2. Подденьте отверткой декоративный колпачок болта нижнего крепления ремня.

Для наглядности показано при снятом сиденье водителя…

Замена переднего ремня безопасности

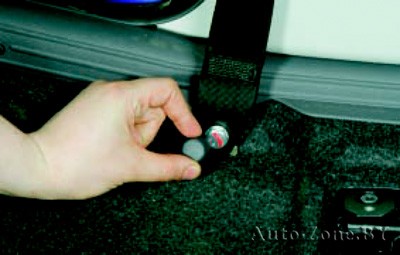

3. …и снимите его с головки болта.
Замена переднего ремня безопасности

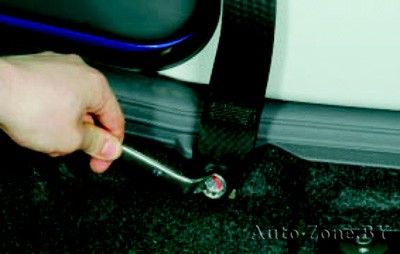

4. Выверните болт нижнего крепления ремня.
Замена переднего ремня безопасности

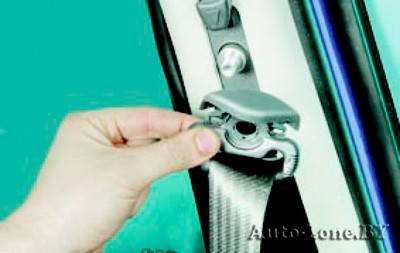

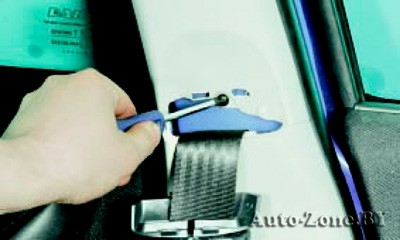

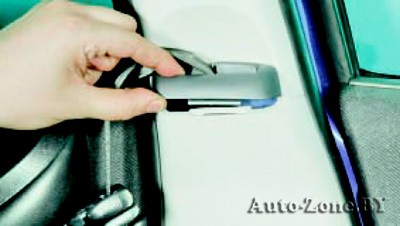

5. Откиньте вверх декоративную накладку верхней пряжки ремня…
Замена переднего ремня безопасности

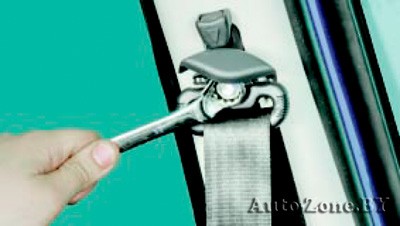

6. …отверните гайку крепления пряжки…
Замена переднего ремня безопасности

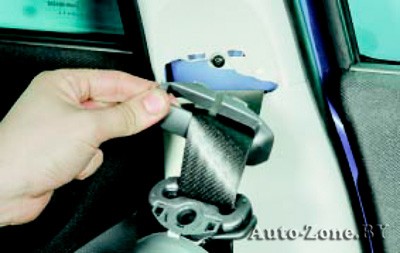

7. …и снимите пряжку со шпильки узла для регулировки положения ремня по высоте.
Замена переднего ремня безопасности

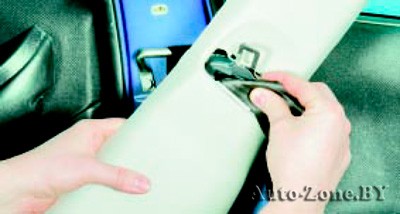

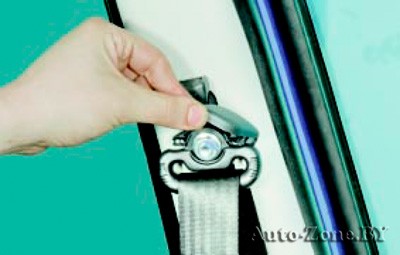

8. Извлеките декоративную окантовку из отверстия в облицовке центральной стойки, преодолевая упругое сопротивление фиксаторов окантовки…
Замена переднего ремня безопасности
9. …и опустите окантовку вниз по ремню.
Замена переднего ремня безопасности
10. Выверните винт крепления облицовки центральной стойки в ее средней части.
Замена переднего ремня безопасности

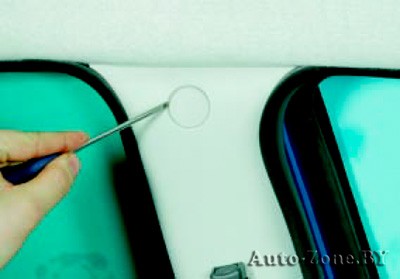

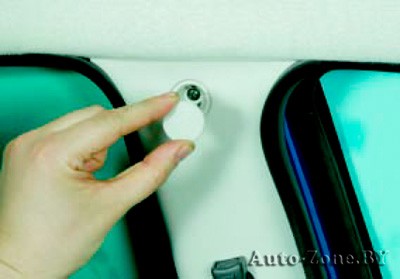

11. Поддев отверткой край декоративной заглушки в верхней части облицовки…
Замена переднего ремня безопасности
12. …извлеките заглушку…
Замена переднего ремня безопасности

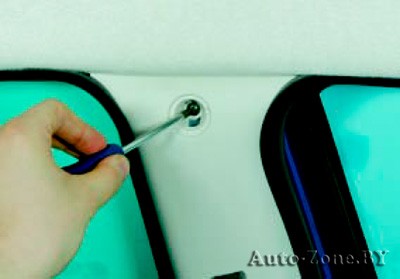

13. …и выверните расположенный под заглушкой винт верхнего крепления облицовки.
Замена переднего ремня безопасности

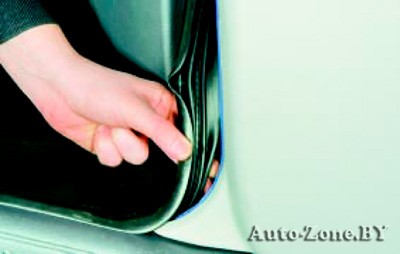

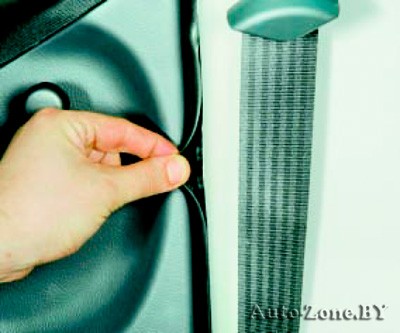

14. Подденьте края уплотнителей проемов передней и задней дверей…
Замена переднего ремня безопасности
15. …и снимите уплотнители с краев облицовки центральной стойки.
Замена переднего ремня безопасности

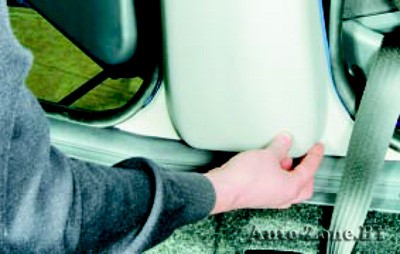

16. Поддев нижний край облицовки центральной стойки, отделите облицовку, преодолевая упругое сопротивление четырех пистонов ее крепления к стойке…

Замена переднего ремня безопасности

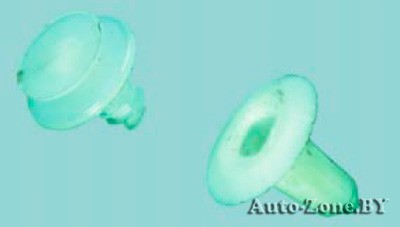

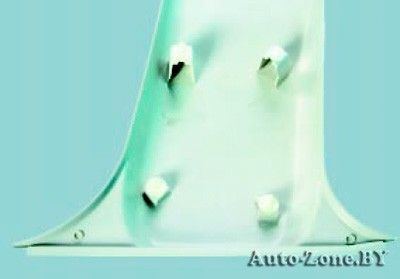

Так расположены пистоны крепления облицовки центральной стойки.
Замена переднего ремня безопасности
Поврежденные пистоны замените.

Замена переднего ремня безопасности
17. …пропустите ремень через отверстие в облицовке и снимите ее.
Замена переднего ремня безопасности

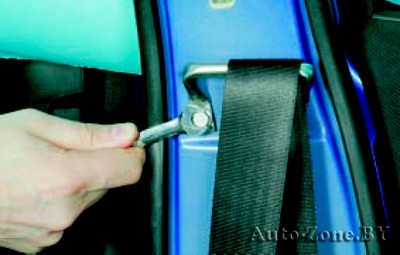

18. Выверните правый…
Замена переднего ремня безопасности

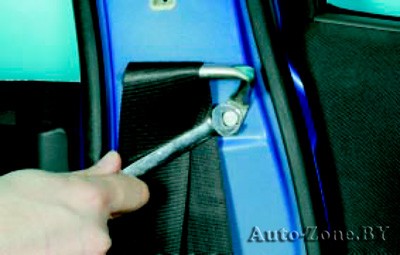

19. …и левый болт крепления направляющей скобы…
Замена переднего ремня безопасности

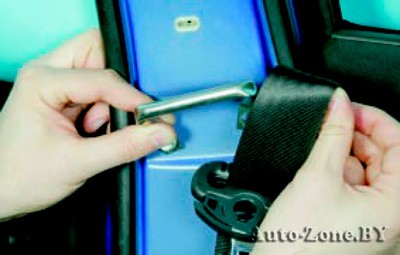

20. …отведите скобу от стойки и снимите ее с ремня.
Замена переднего ремня безопасности

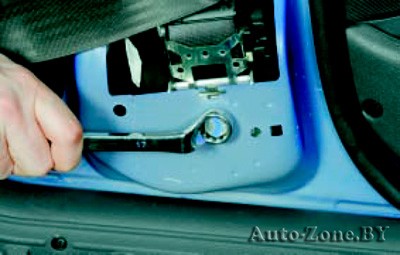

21. Выверните болт крепления инерционной катушки…
Замена переднего ремня безопасности

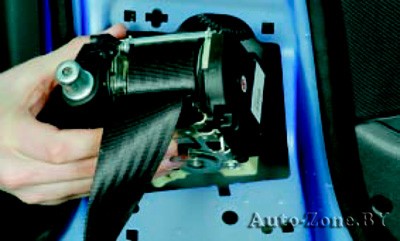

22. …и извлеките ее из стойки кузова.

Если в инерционной катушке установлен преднатяжитель ремня, перед ее снятием необходимо разъединить колодку жгута проводов преднатяжителя, расположенную внутри порога пола.

Замена переднего ремня безопасности

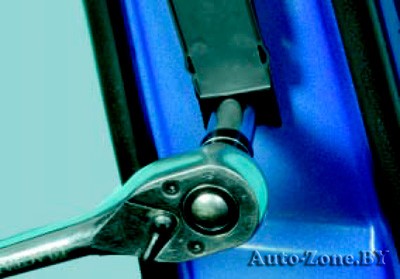

23. Выверните верхний…
Замена переднего ремня безопасности

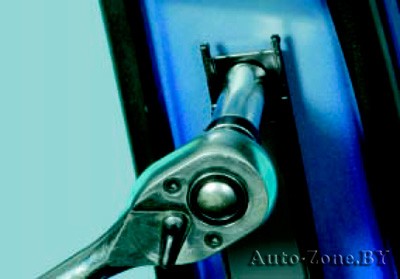

24. …и нижний болты крепления узла для регулировки положения ремня по высоте…
Замена переднего ремня безопасности

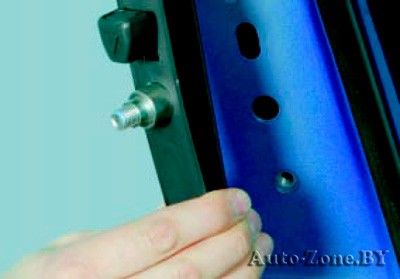

25. …и снимите узел для регулировки.
Замена переднего ремня безопасности

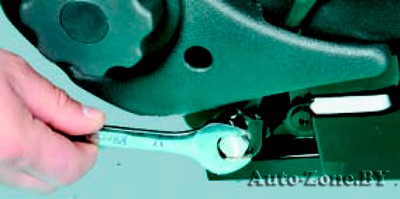

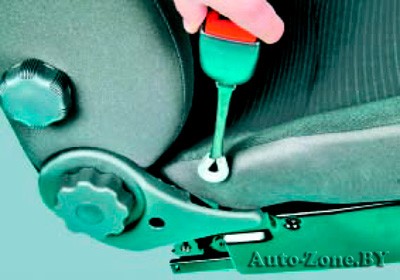

26. Выверните болт крепления замка ремня безопасности к сиденью…

Для наглядности показано на снятом сиденье.

Замена переднего ремня безопасности

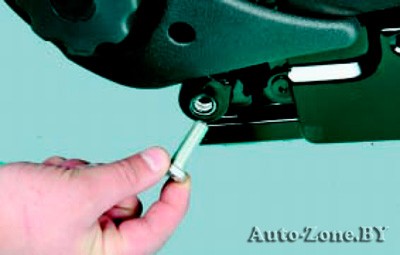

27. …извлеките болт…
Замена переднего ремня безопасности

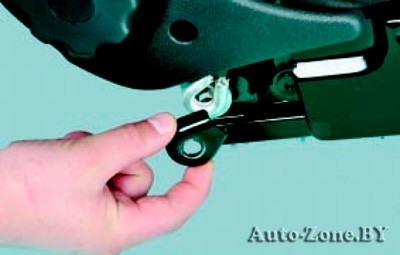

28. …снимите облицовочную накладку…
Замена переднего ремня безопасности

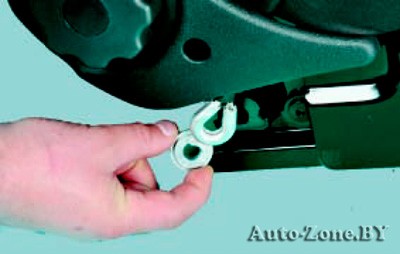

29. …упорную шайбу…
Замена переднего ремня безопасности
30. …и снимите замок.
31. Установите детали в порядке, обратном снятию.
