Замена выключателей центральной консоли

Вам потребуются: ключ TORX T25, отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Замена выключателей центральной консоли

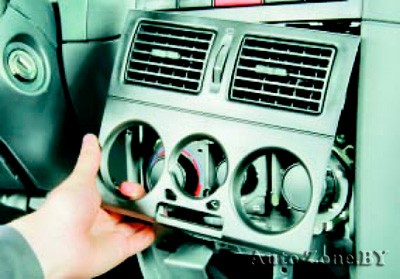

2. Снимите центральную декоративную накладку панели приборов в сборе с центральными соплами (см. «Снятие и установка блока управления системой отопления и кондиционирования»).
Замена выключателей центральной консоли

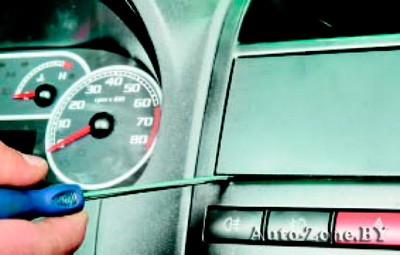

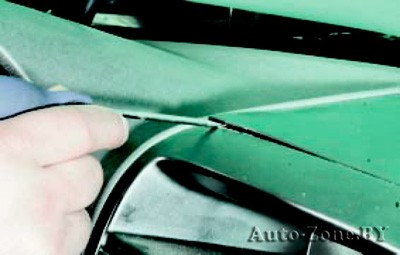

3. Аккуратно поддев отверткой край верхней облицовки панели приборов…
Замена выключателей центральной консоли

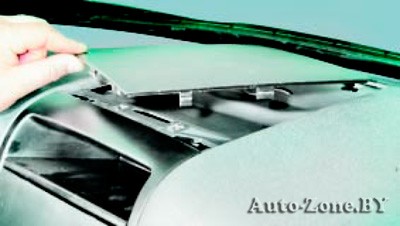

4. …снимите ее, преодолевая сопротивление пластмассовых держателей.
Замена выключателей центральной консоли

5. Подденьте отверткой…
Замена выключателей центральной консоли

6. …извлеките и отведите от центральной консоли заглушку гнезда для установки аудиомагнитолы.
Замена выключателей центральной консоли

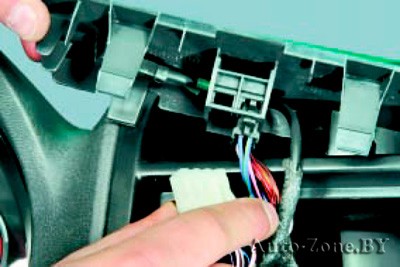

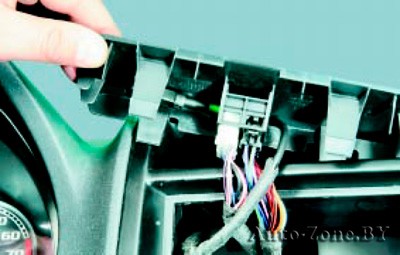

7. Отсоедините колодки жгута проводов…
Замена выключателей центральной консоли

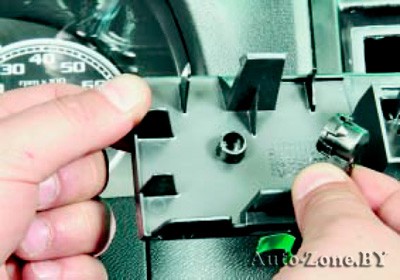

8. …и антенный кабель от держателей на внутренней стороне заглушки.

При наличии установленной аудиомагнитолы в центральной консоли панели приборов снимите магнитолу, используя специальные приспособления.

Замена выключателей центральной консоли

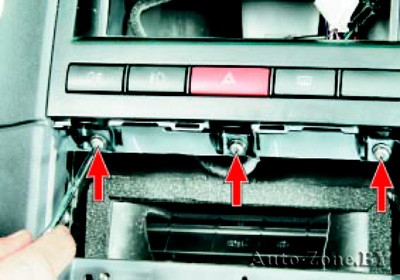

9. Выверните три нижних…
Замена выключателей центральной консоли

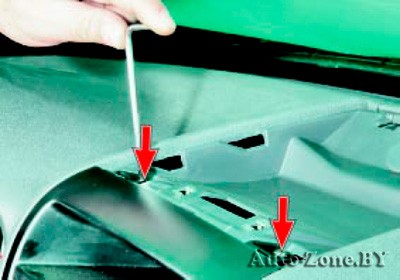

10. …два верхних винта крепления…
Замена выключателей центральной консоли

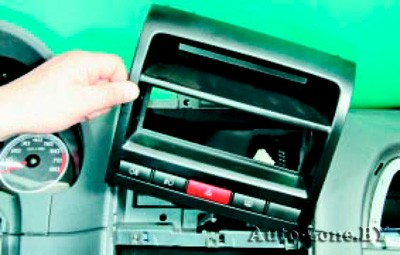

11. …и отведите от панели приборов декоративную накладку.
Замена выключателей центральной консоли

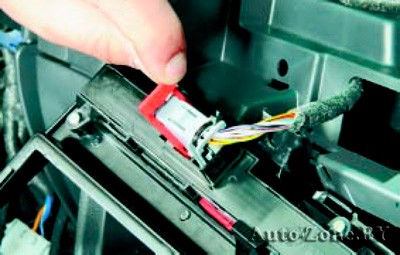

12. Аккуратно поддев фиксатор, поднимите его вверх…
Замена выключателей центральной консоли

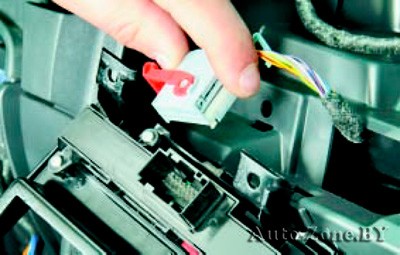

13. …и, отсоединив колодку жгута проводов от вывода выключателей, снимите декоративную накладку в сборе с выключателями.
Замена выключателей центральной консоли

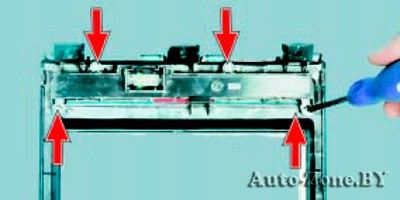

14. Выверните четыре винта крепления…
Замена выключателей центральной консоли

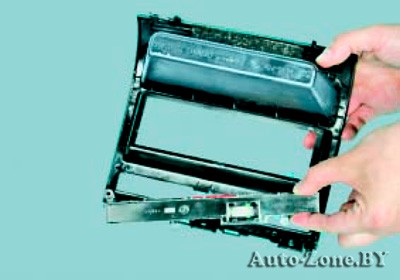

15. …и снимите блок выключателей.

16. Установите детали в последовательности, обратной снятию.
