Замена замка крышки багажника

Вам потребуются: ключ «на 10», ключ TORX T30, отвертка с плоским лезвием.

1. Откройте багажник.
Замена замка крышки багажника

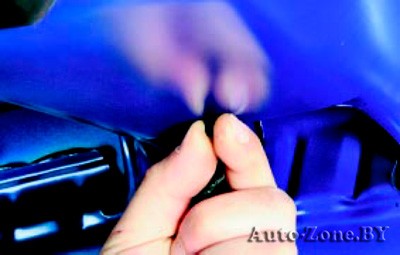

2. Нажмите на фиксатор и протолкните его во внутреннюю полость крышки багажника, затем извлеките колодку жгута проводов электропривода замка багажника.
Замена замка крышки багажника

3. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от электропривода замка багажника.
Замена замка крышки багажника

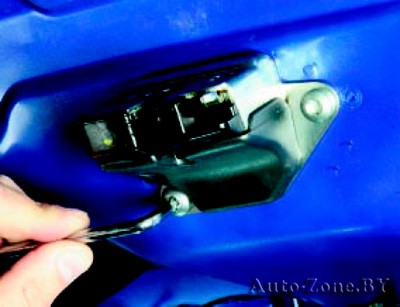

4. Выверните два болта крепления исполнительного механизма электропривода замка…
Замена замка крышки багажника

5. …и отведите его от крышки багажника.
Замена замка крышки багажника

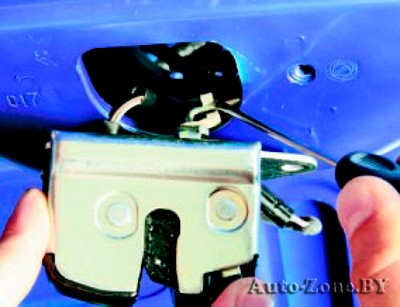

6. Отверткой отстегните пластмассовый фиксатор тяги выключателя замка…
Замена замка крышки багажника

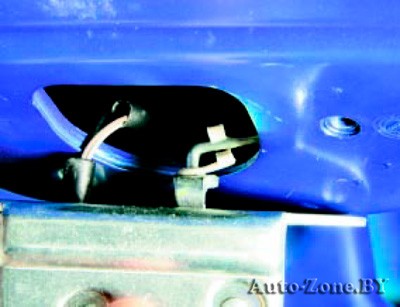

7. …и извлеките тягу из отверстия рычага механизма.

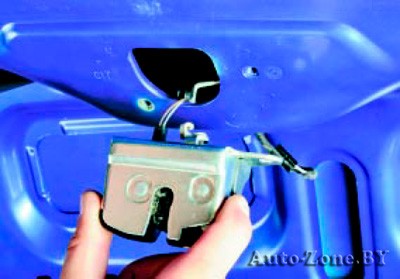

8. Снимите исполнительный механизм электропривода замка крышки багажника.
Замена замка крышки багажника

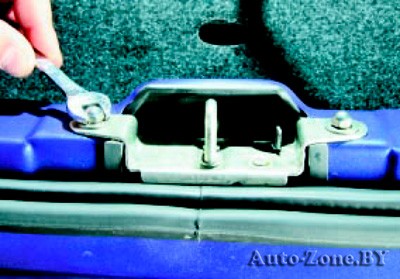

9. Для снятия защелки и механического замка крышки багажника отверните две гайки их крепления к панели задка и извлеките механический замок из ниши панели задка.
Замена замка крышки багажника

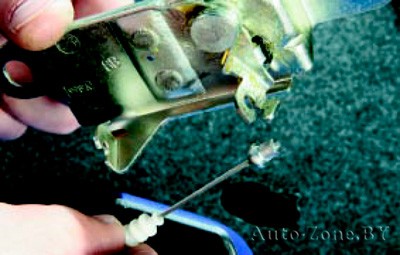

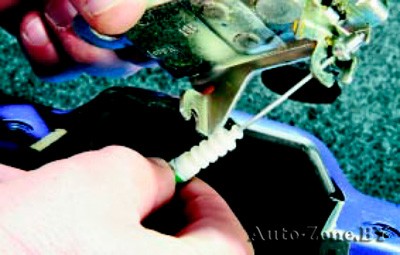

10. Извлеките наконечник оболочки троса механического замка багажника из прорези замка…
Замена замка крышки багажника

11. …выведите наконечник троса привода замка из прорези рычага и снимите замок.

12. Установите замок в порядке, обратном снятию.

13. Если замок нечетко запирает крышку багажника или, наоборот, с трудом отпирается, отрегулируйте длину оболочки троса, переставляя наконечник оболочки троса в пазу кронштейна замка до достижения четкого отпирания и запирания замка.
