Проверка и замена датчиков системы управления двигателем

Проверка и замена датчиков системы управления двигателем

Проверка и замена Датчика температуры охлаждающей жидкости

установлен в задней части головки блока цилиндров. Датчик представляет собой термистор с отрицательным температурным коэффициентом: электрическое сопротивление датчика уменьшается с повышением температуры. Блок управления двигателем обрабатывает сигнал датчика и устанавливает оптимальное обогащение рабочей смеси при прогреве двигателя.

У датчика температуры охлаждающей жидкости проверяют сопротивление на его выводах при различных температурных режимах.

Вам потребуются: ключ «на 19», тестер, термометр.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).

Охлаждающую жидкость можно не сливать, достаточно после снятия датчика заткнуть отверстие пальцем или пробкой, тогда потеря охлаждающей жидкости будет минимальной.

Проверка и замена датчиков системы управления двигателем

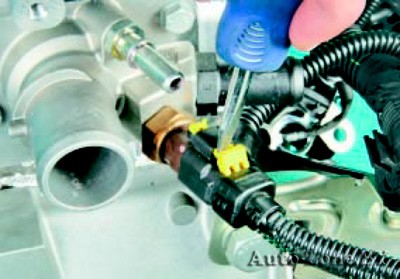

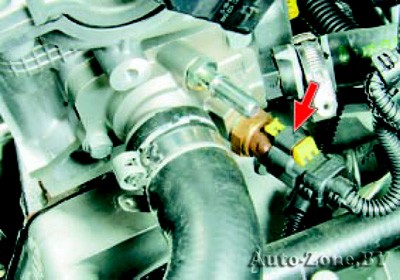

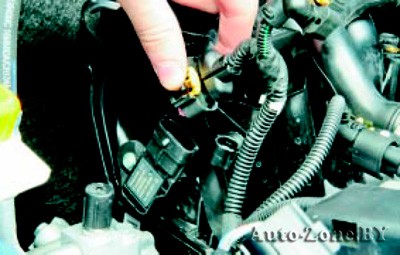

3. Поддев отверткой, сдвиньте держатель…
Проверка и замена датчиков системы управления двигателем

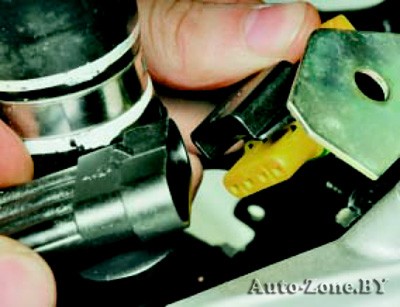

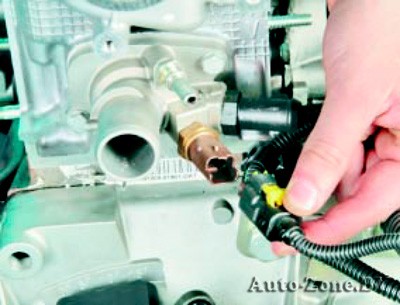

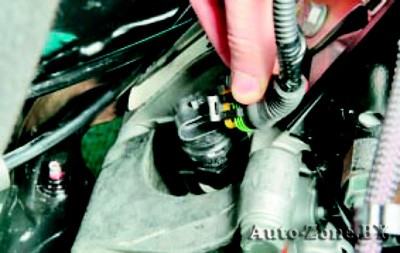

4. …и, отжав фиксатор, отсоедините колодку жгута проводов от датчика температуры охлаждающей жидкости.
Проверка и замена датчиков системы управления двигателем

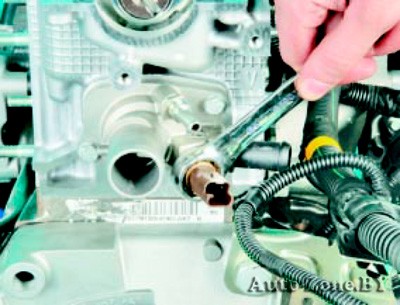

5. Выверните датчик из головки блока цилиндров.

Соединение датчика с головкой блока цилиндров уплотнено шайбой. Сильно обжатую шайбу замените.

6. Установите датчик в порядке, обратном снятию.

7. Залейте охлаждающую жидкость.
Проверка и замена датчиков системы управления двигателем

Проверка и замена Датчика детонации

прикреплен к верхней части блока цилиндров.

Вам потребуется ключ «на 13».

Впускной коллектор снят для наглядности.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Проверка и замена датчиков системы управления двигателем

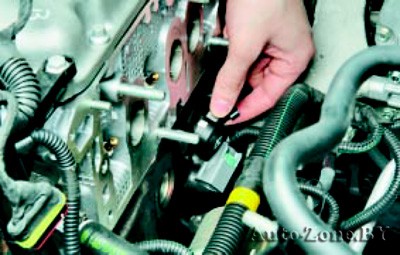

2. Утопите фиксатор…
Проверка и замена датчиков системы управления двигателем

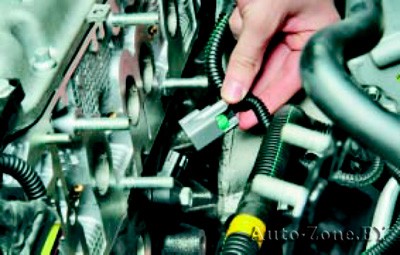

3. …и отсоедините колодку жгута проводов от вывода датчика.
Проверка и замена датчиков системы управления двигателем

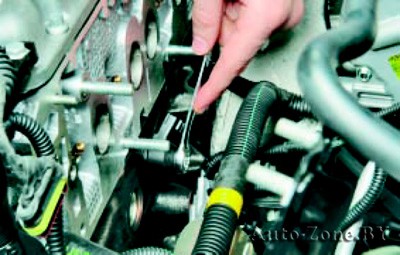

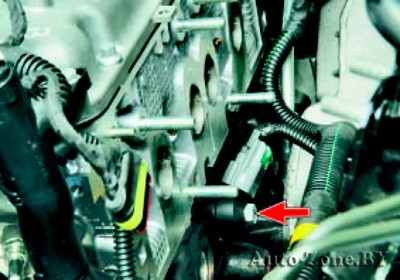

4. Выверните болт крепления…
Проверка и замена датчиков системы управления двигателем

5. …и снимите датчик детонации с двигателя.

6. Установите датчик в последовательности, обратной снятию.
Проверка и замена датчиков системы управления двигателем

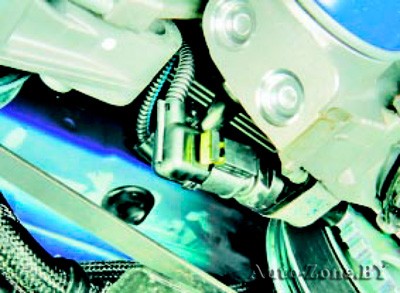

Проверка и замена Датчика положения коленчатого вала двигателя,

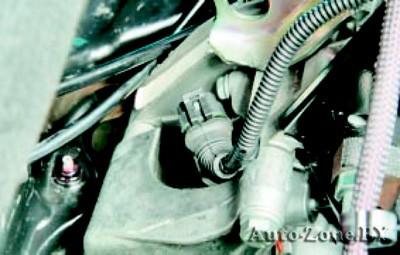

состоящий из магнита и обмотки, установлен в задней части блока цилиндров двигателя рядом с масляным фильтром.
При возникновении неисправности в цепи датчика положения коленчатого вала двигатель перестает работать, блок управления заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Вам потребуется торцовая головка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Проверка и замена датчиков системы управления двигателем

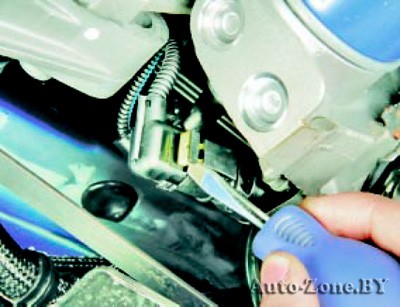

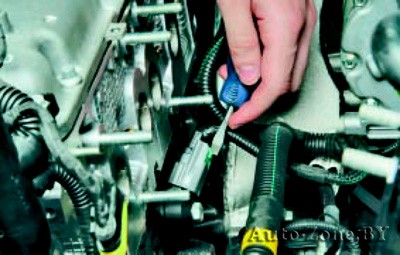

2. Поддев отверткой, сдвиньте фиксатор…
Проверка и замена датчиков системы управления двигателем

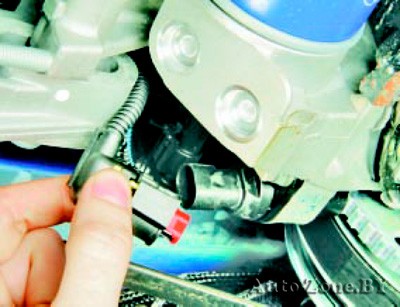

3. …и отсоедините колодку жгута проводов.
Проверка и замена датчиков системы управления двигателем

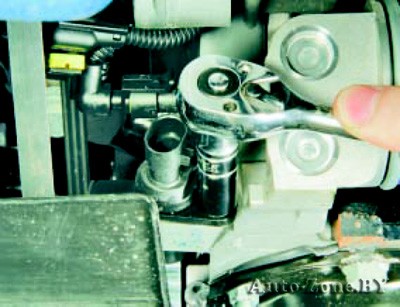

4. Выверните болт крепления…
Проверка и замена датчиков системы управления двигателем

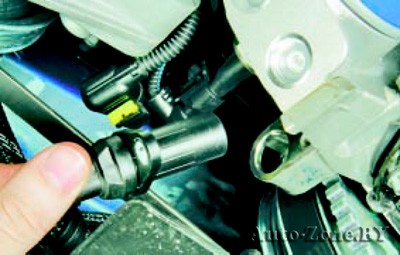

5. …и снимите датчик положения коленчатого вала.

6. Подсоедините щупы тестера и измерьте сопротивление на выводах «1» и «2» датчика. Номинальное сопротивление должно быть в пределах 500-600 Ом. Если сопротивление не соответствует указанному интервалу значений, замените датчик.

7. Установите датчик положения коленчатого вала в порядке, обратном снятию.
Проверка и замена датчиков системы управления двигателем

Проверка и замена Датчика фазы на Фиат Альбеа

установлен в задней части головки блока цилиндров у торца распределительного вала. Принцип его действия основан на эффекте Холла. На заднем торце распределительного вала установлен задающий сектор. Когда напротив датчика оказывается область сектора без сегмента, от датчика на ЭБУ поступает сигнал низкого уровня (примерно 0 В), а при попадании сектора в измерительную область датчика на ЭБУ возникает импульс «опорного» напряжения (примерно 5 В).

Вам потребуется торцовый ключ «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Проверка и замена датчиков системы управления двигателем

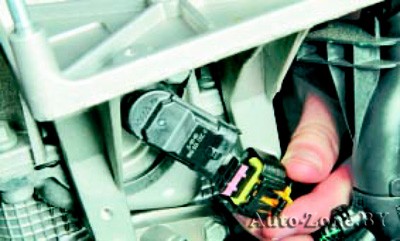

2. Отсоедините колодку от вывода датчика фазы.
Проверка и замена датчиков системы управления двигателем

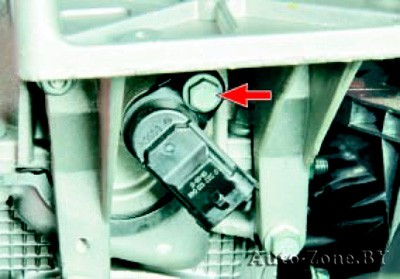

3. Выверните болт крепления и снимите датчик фазы.

4. Установите детали в последовательности, обратной снятию.
Проверка и замена датчиков системы управления двигателем

Проверка и замена Датчика температуры всасываемого воздуха Albea

установлен сбоку на впускной трубе. Он фиксирует температуру и преобразует ее в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступающего в двигатель.

Вам потребуются: ключ TORX T25, вольтметр.

1. Проверьте цепь питания датчика. Для этого…
Проверка и замена датчиков системы управления двигателем

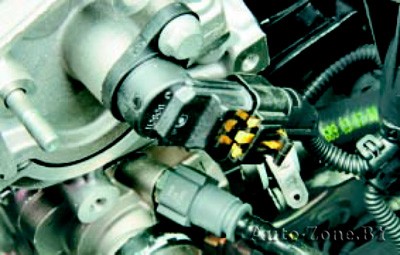

2. …поддев отверткой, сдвиньте фиксатор…
Проверка и замена датчиков системы управления двигателем
3. …отожмите его…
Проверка и замена датчиков системы управления двигателем

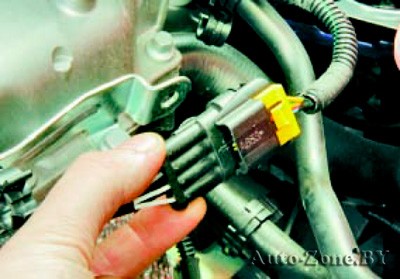

4. …и отсоедините колодку жгута проводов от разъема датчика (при выключенном зажигании).

5. Подсоедините тестер в режиме вольтметра к выводам «1» и «2» колодки, включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В.

6. Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику.

7. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «3», и к «массе», пустите двигатель, измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять от 1,0 до 1,5 В.

8. При отклонении напряжения от нормы замените датчик. Для этого выверните винт крепления и снимите датчик.

9. Установите датчик температуры в порядке, обратном снятию.

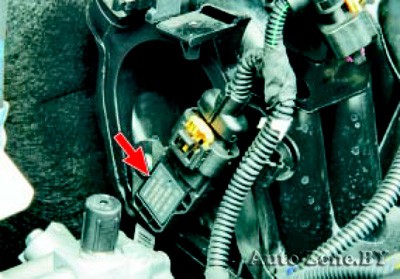

Проверка датчика абсолютного давления

Для проверки датчика абсолютного давления выполните следующие операции.
Проверка и замена датчиков системы управления двигателем

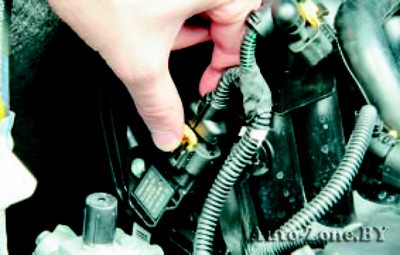

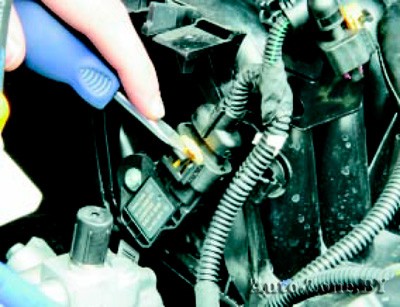

1. Выведите фиксатор…
Проверка и замена датчиков системы управления двигателем

2. …отожмите его…
Проверка и замена датчиков системы управления двигателем

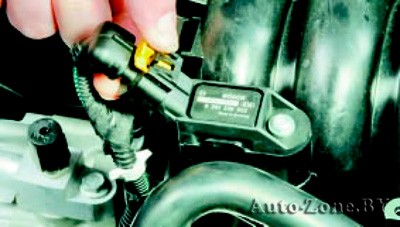

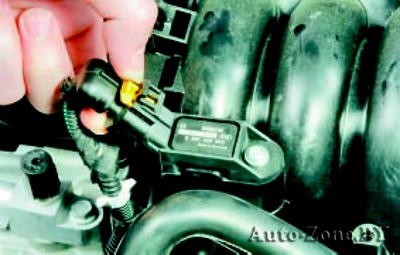

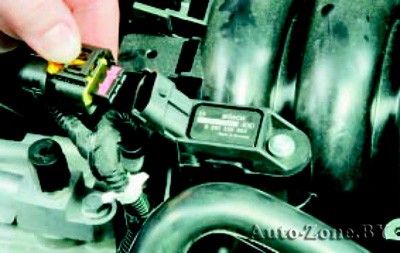

3. …и отсоедините колодку жгута проводов от вывода датчика.

4. Подсоедините тестер в режиме вольтметра к выводам «2» и «3» колодки, включите зажигание и измерьте напряжение. Напряжение питания должно составлять (5,0±0,2) В.

5. Выключите зажигание, снимите с колодки ее крышку, отжав фиксаторы, и подсоедините колодку к датчику.

6. Подсоедините тестер в режиме вольтметра к проводу жгута, соединенному с выводом «1», и к «массе», пустите двигатель и измерьте напряжение датчика. При работе двигателя на холостом ходу напряжение должно составлять от 1,0 до 1,5 В.

7. При отклонении напряжения от нормы замените датчик.
Проверка и замена датчиков системы управления двигателем

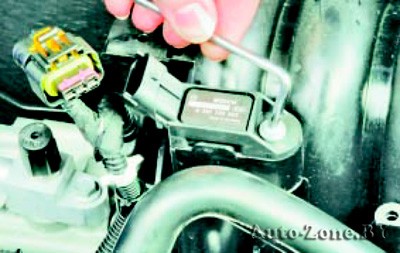

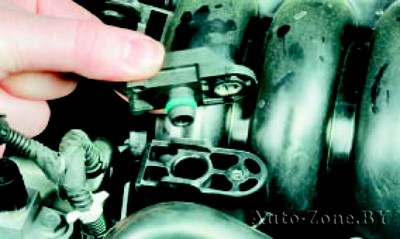

8. Выверните винт крепления…
Проверка и замена датчиков системы управления двигателем

9. …и снимите датчик.

10. Установите датчик в последовательности, обратной снятию.
Проверка и замена датчиков системы управления двигателем

Проверка и замена Датчика скорости автомобиля Fiat Albea

Он установлен на коробке передач.

Вам потребуются: ключи «на 10», «на 22».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Проверка и замена датчиков системы управления двигателем
2. Отожмите фиксатор колодки жгута проводов и отсоедините колодку от датчика скорости.

3. Снимите заднюю опору силового агрегата (см. «Замена опор подвески силового агрегата»).
Проверка и замена датчиков системы управления двигателем

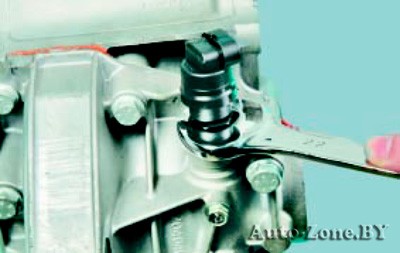

4. Ослабьте затяжку датчика…

Для наглядности показано на снятой коробке передач.

Проверка и замена датчиков системы управления двигателем

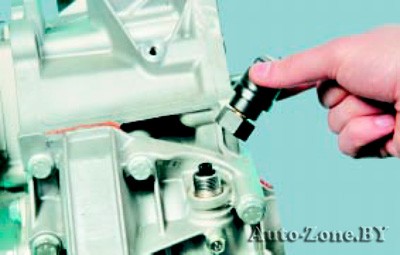

5. …и снимите его.
Проверка и замена датчиков системы управления двигателем

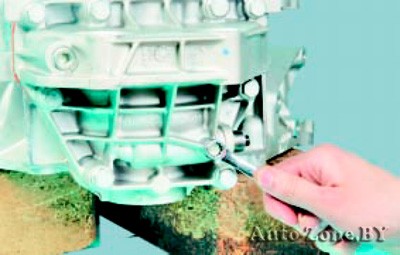

6. Для замены привода датчика ослабьте затяжку…
Проверка и замена датчиков системы управления двигателем

7. …и выверните фиксирующий болт.
Проверка и замена датчиков системы управления двигателем

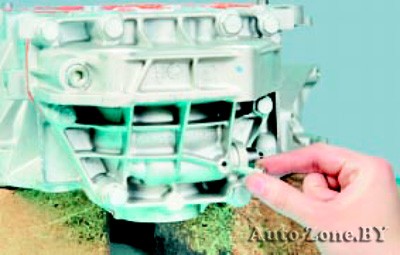

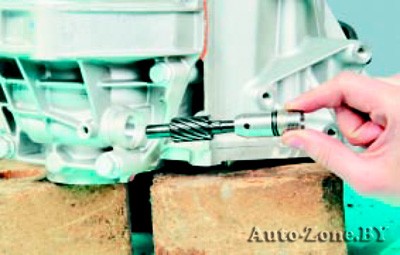

8. Извлеките из корпуса коробки передач привод датчика скорости.

9. Установите датчик скорости в порядке, обратном снятию.
Проверка и замена датчиков системы управления двигателем

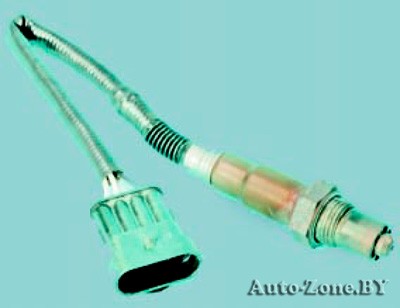

Замена управляющего датчика концентрации кислорода

Для замены управляющего датчика концентрации кислорода выполните следующее.

Вам потребуется ключ «на 22».

При работе двигателя детали системы выпуска отработавших газов нагреваются до высокой температуры. Будьте осторожны, если вы проводите работы по замене датчика концентрации кислорода! Предварительно перед заменой датчика дайте деталям остыть.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Проверка и замена датчиков системы управления двигателем

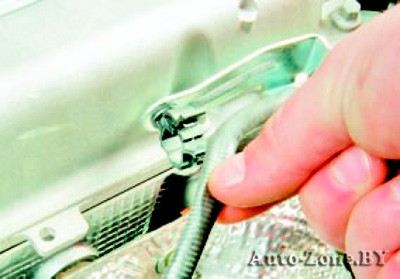

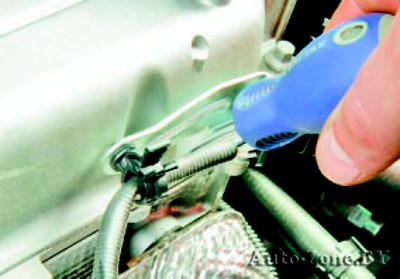

3. Разожмите держатель жгута проводов датчика концентрации кислорода…
Проверка и замена датчиков системы управления двигателем

4. …и извлеките жгут.
Проверка и замена датчиков системы управления двигателем

5. Сожмите фиксаторы и отсоедините колодку жгута проводов от кронштейна, расположенного на крышке головки блока цилиндров.
Проверка и замена датчиков системы управления двигателем

6. Сдвиньте фиксатор…
Проверка и замена датчиков системы управления двигателем

7. …отожмите держатель…
Проверка и замена датчиков системы управления двигателем

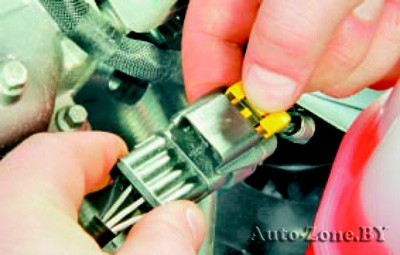

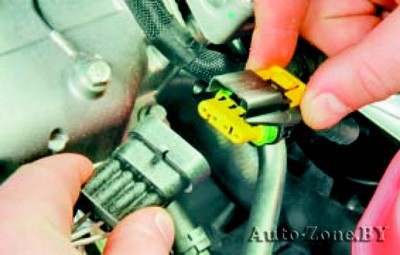

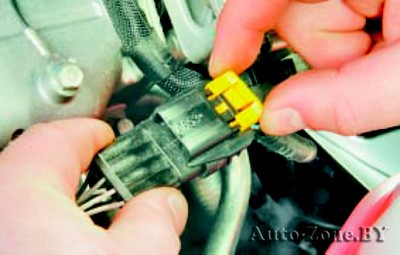

8. …и разъедините колодки жгута проводов управляющего датчика концентрации кислорода.
Проверка и замена датчиков системы управления двигателем

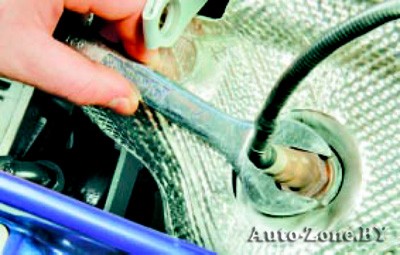

9. Ключом ослабьте затяжку датчика…
Проверка и замена датчиков системы управления двигателем

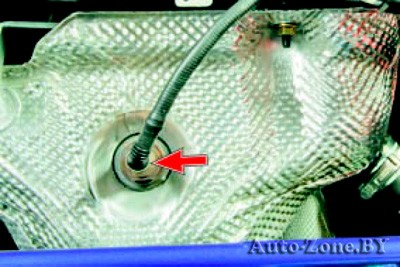

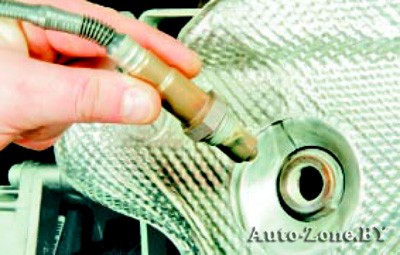

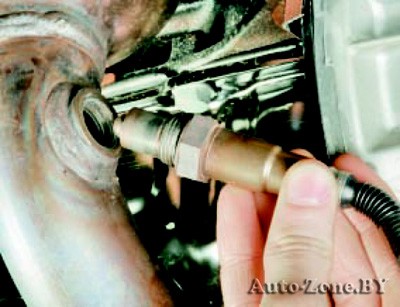

10. …и выверните датчик из выпускного коллектора.
Проверка и замена датчиков системы управления двигателем

11. Установите управляющий датчик концентрации кислорода в порядке, обратном снятию.
Проверка и замена датчиков системы управления двигателем

Замена диагностического датчика концентрации кислорода Фиат Альбеа

Для замены диагностического датчика концентрации кислорода выполните следующее.

Вам потребуется ключ «на 22».

Проверка и замена датчиков системы управления двигателем

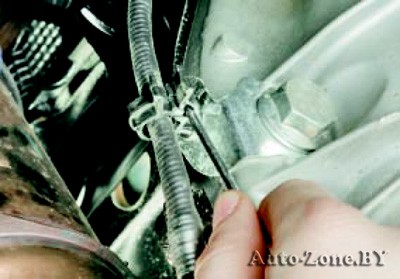

1. Разожмите держатель жгута проводов диагностического датчика концентрации кислорода и извлеките жгут.
Проверка и замена датчиков системы управления двигателем

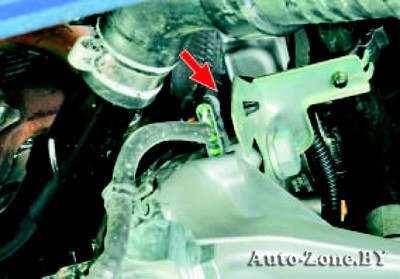

2. Отсоедините колодку жгута проводов от кронштейна, расположенного на картере коробки передач.
Проверка и замена датчиков системы управления двигателем

3. Сдвиньте фиксатор, отожмите его…
Проверка и замена датчиков системы управления двигателем

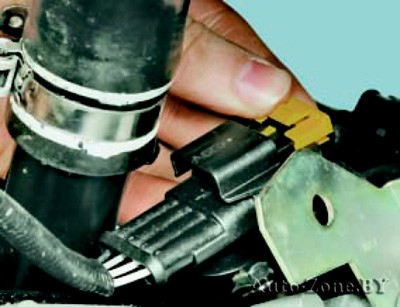

4. …и разъедините колодки жгута проводов диагностического датчика концентрации кислорода.
Проверка и замена датчиков системы управления двигателем

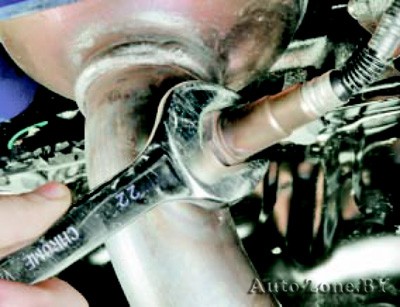

5. Ключом ослабьте затяжку датчика…
Проверка и замена датчиков системы управления двигателем

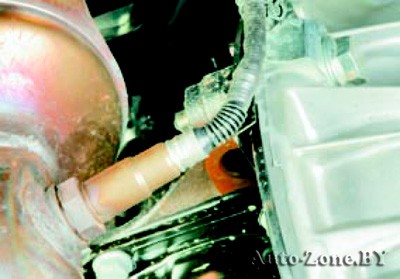

6. …и выверните датчик из выпускного коллектора.

7. Установите диагностический датчик концентрации кислорода в порядке, обратном снятию.
