Снятие и установка блока управления системой отопления и кондиционирования

Вам потребуются: отвертки с крестообразным и плоским лезвием, круглогубцы.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).
Снятие и установка блока управления системой отопления и кондиционирования

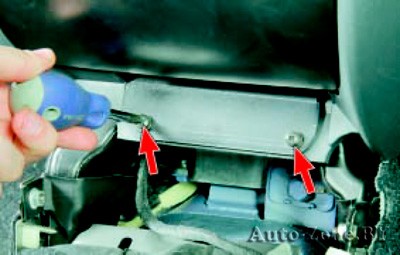

3. Выверните два винта крепления нижней крышки консоли к кронштейну кузова…
Снятие и установка блока управления системой отопления и кондиционирования

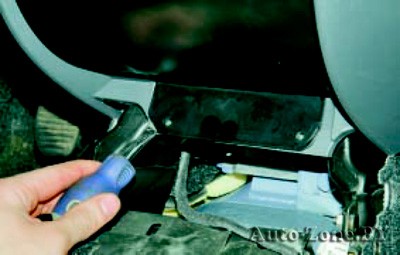

4. …подденьте отверткой…
Снятие и установка блока управления системой отопления и кондиционирования

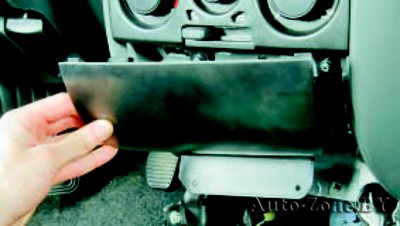

5. …и снимите нижнюю крышку.
Снятие и установка блока управления системой отопления и кондиционирования

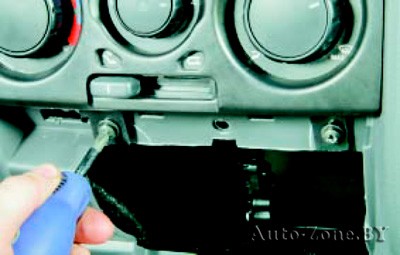

6. Выверните два винта крепления центральной накладки панели приборов…
Снятие и установка блока управления системой отопления и кондиционирования

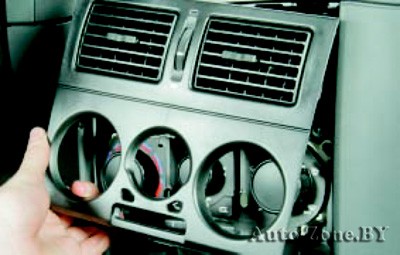

7. …и снимите накладку.
Снятие и установка блока управления системой отопления и кондиционирования

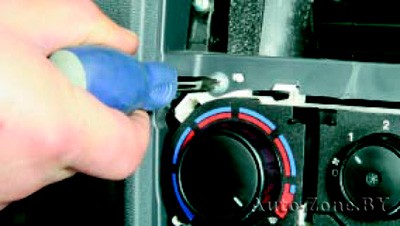

8. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции к кронштейну панели приборов и отведите блок от панели.

Снятие и установка блока управления системой отопления и кондиционирования

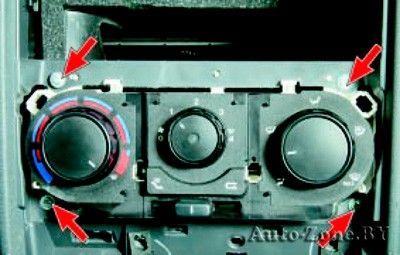

Так расположены места крепления блока управления системой отопления (кондиционирования) и вентиляции.

Если вам понадобится заправка и ремонт автокондиционеров в Минске, то вызвать специалиста можно на сайте e-lion.by.

Снятие и установка блока управления системой отопления и кондиционирования

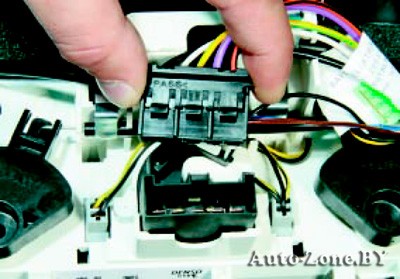

9. Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от блока управления системой отопления (кондиционирования) и вентиляции.
Снятие и установка блока управления системой отопления и кондиционирования

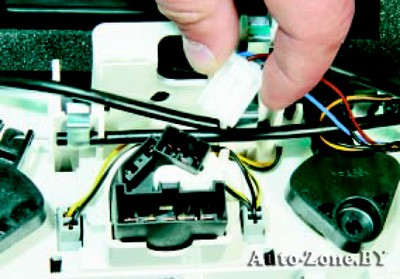

10. Аналогично отсоедините вторую колодку от блока управления системой отопления (кондиционирования) и вентиляции.
Снятие и установка блока управления системой отопления и кондиционирования

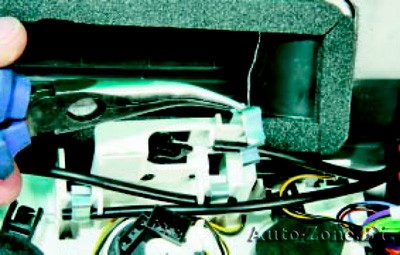

11. Захватите круглогубцами отбортовку фиксирующей скобы тяги привода заслонки рециркуляции воздуха…
Снятие и установка блока управления системой отопления и кондиционирования

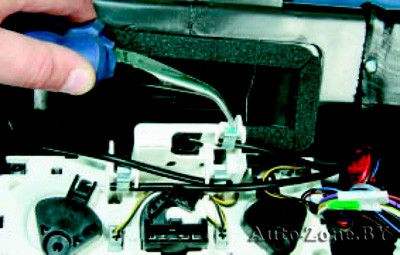

12. …и снимите скобу.
Снятие и установка блока управления системой отопления и кондиционирования

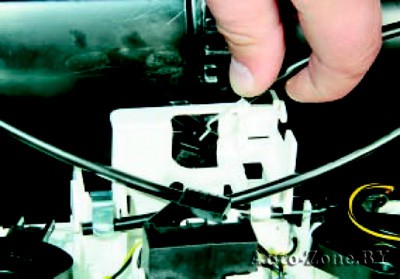

13. Отсоедините тягу от рычага привода заслонки рециркуляции воздуха.

14. Аналогично отсоедините тяги от рычагов регуляторов температуры воздуха и распределения потоков воздуха.
Снятие и установка блока управления системой отопления и кондиционирования

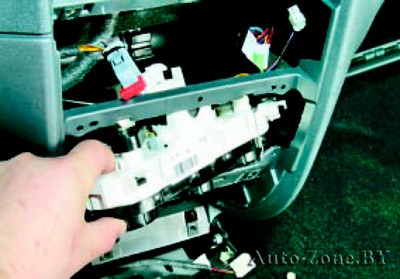

15. Снимите блок управления системой отопления (кондиционирования) и вентиляции.

Снятие и установка блока управления системой отопления и кондиционирования

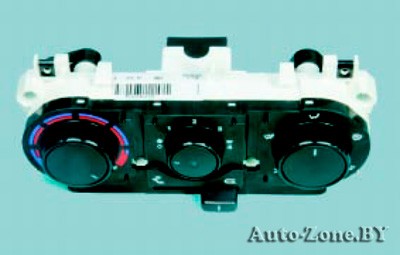

Так выглядит снятый с автомобиля блок управления системой отопления, кондиционирования и вентиляции.

16. Установите блок управления и все снятые детали в порядке, обратном снятию.
