Снятие и установка климатического блока

Вам потребуются: ключи «на 10», «на 13», торцовая головка «на 13», пассатижи, отвертка с плоским лезвием.

Снимать климатический блок необходимо для замены радиатора, электровентилятора отопителя и теплообменника испарителя.

Заменить салонный фильтр можно без снятия блока с автомобиля.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Частично слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости») и перекройте шланги отопителя пружинными зажимами.

3. Стравите хладагент из системы кондиционирования (см. «Удаление хладагента из системы кондиционирования»).
Снятие и установка климатического блока

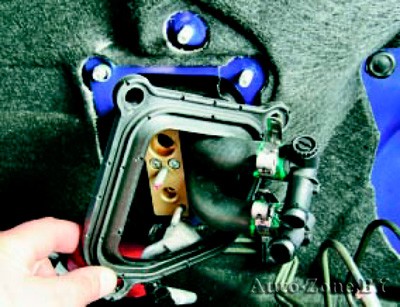

4. Отверните гайку крепления фланца отводящего трубопровода к терморегулирующему вентилю…
Снятие и установка климатического блока

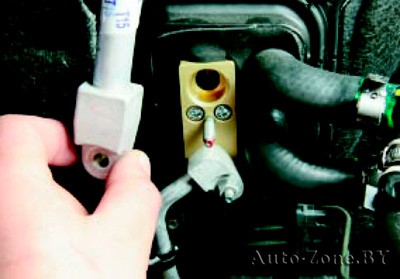

5. …и отведите трубопровод от вентиля.
Снятие и установка климатического блока

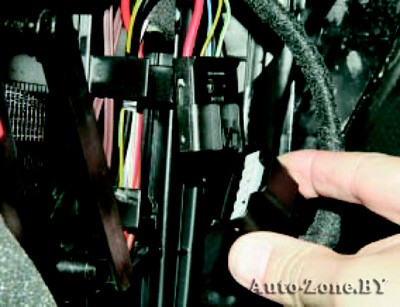

6. Аналогично отсоедините подводящий трубопровод.

Сразу же после отсоединения закройте пробками отверстия терморегулирующего вентиля и трубопроводов, чтобы не допустить попадания влаги и грязи в систему кондиционирования.

Снятие и установка климатического блока

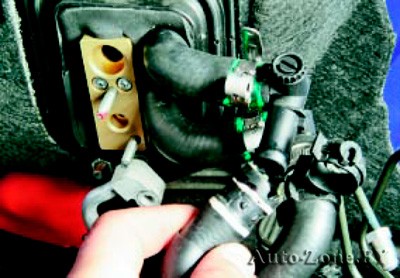

7. Снимите хомут крепления со шланга отопителя и отсоедините шланг от патрубка радиатора.

8. Аналогично отсоедините второй шланг от патрубка радиатора отопителя.
Снятие и установка климатического блока

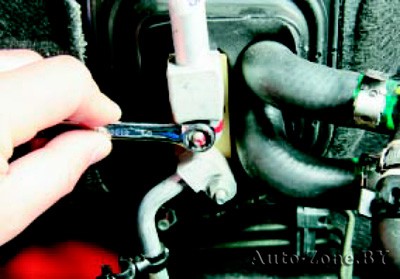

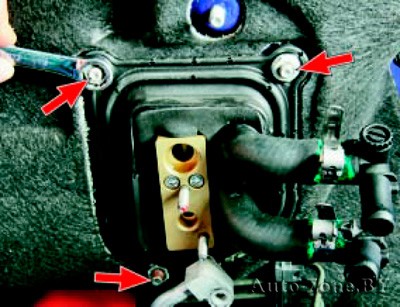

9. Отверните три гайки крепления уплотнителя к щиту передка…
Снятие и установка климатического блока

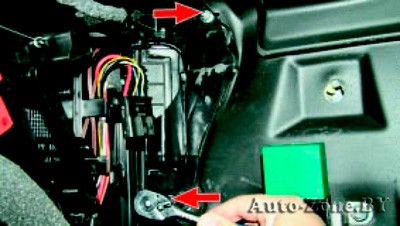

10. …снимите уплотнитель со шпилек щита и шлангов отопителя.

11. Снимите блок управления системой отопления и кондиционирования (см. «Снятие и установка блока управления системой отопления и кондиционирования»).

12. Снимите панель приборов (см. «Снятие и установка панели приборов»).

13. Снимите воздуховоды.
Снятие и установка климатического блока

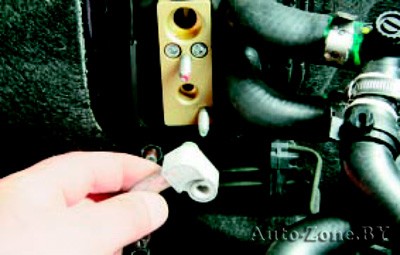

14. Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от разъема климатического блока.

15. Извлеките из отверстия в основании кузова дренажный шланг теплообменника испарителя.
Снятие и установка климатического блока

16. Отверните четыре (по две с каждой стороны) гайки крепления климатического блока к щиту передка…
Снятие и установка климатического блока

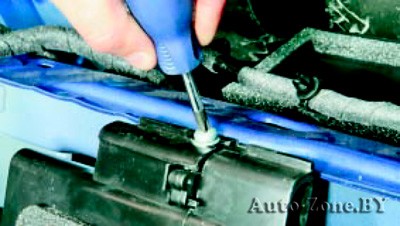

17. …и выверните винт верхнего крепления климатического блока.
Снятие и установка климатического блока

18. Убедитесь, что все колодки жгутов проводов отсоединены выводов блока. Осторожно сдвигая климатический блок в салон автомобиля, снимите блок.

19. Установите на разъединенные подводящий и отводящий трубопроводы кондиционера новые уплотнительные кольца и смажьте их маслом для компрессора кондиционера.

20. Установите климатический блок и все детали в порядке, обратном снятию.

21. Заправьте систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
