Снятие и установка полки крепления аккумуляторной батареи

Вам потребуются: отвертка с пл оским лезвием, ключ TORX T30, ключ «на 10».

Снятие и установка полки крепления аккумуляторной батареи

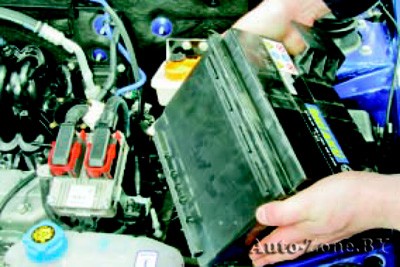

1. Снимите аккумуляторную батарею (см. «Снятие и установка аккумуляторной батареи»).
Снятие и установка полки крепления аккумуляторной батареи

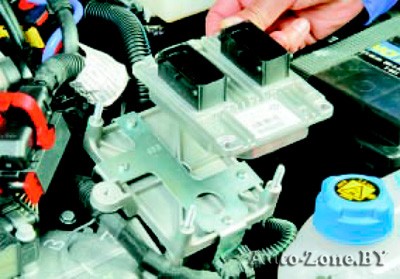

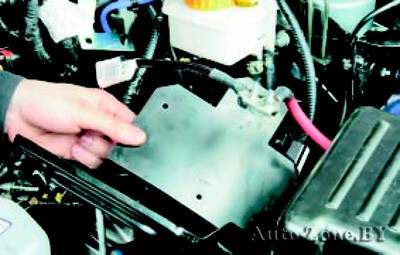

2. Снимите электронный блок управления двигателем…
Снятие и установка полки крепления аккумуляторной батареи

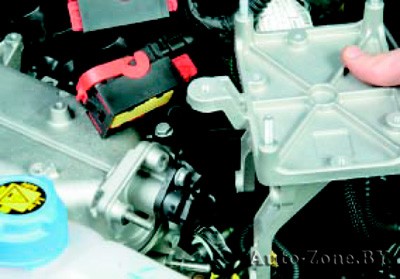

3. …и кронштейн крепления блока к двигателю (см. «Снятие и установка электронного блока управления двигателем»).
Снятие и установка полки крепления аккумуляторной батареи

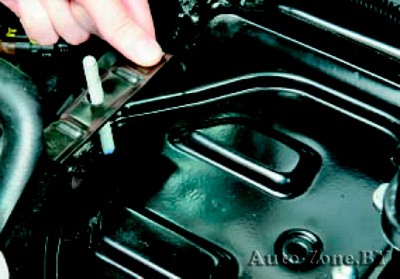

4. Снимите со шпильки прижимную пластину нижнего крепления аккумуляторной батареи.
Снятие и установка полки крепления аккумуляторной батареи

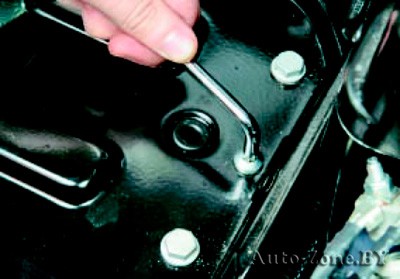

5. Выверните болт крепления к полке стойки ремня фиксатора аккумуляторной батареи.
Снятие и установка полки крепления аккумуляторной батареи

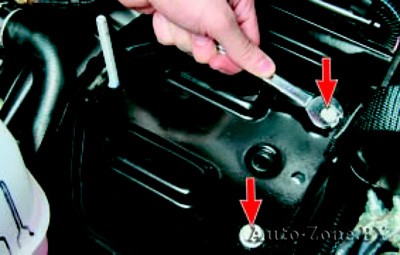

6. Выверните болты крепления полки аккумуляторной батареи к кронштейну на кузове.
Снятие и установка полки крепления аккумуляторной батареи

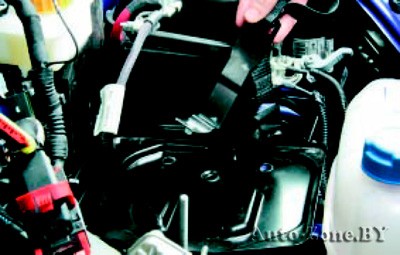

7. Снимите стойку ремня фиксатора с полки аккумуляторной батареи.
Снятие и установка полки крепления аккумуляторной батареи

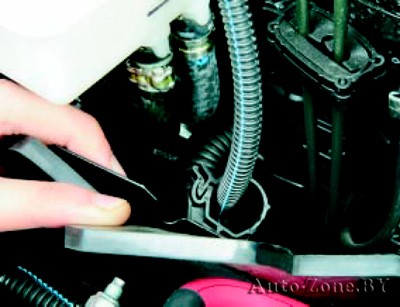

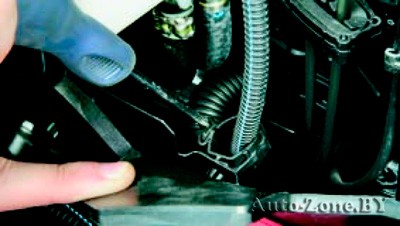

8. Подденьте отверткой замок хомута, разожмите его…
Снятие и установка полки крепления аккумуляторной батареи

9. …и извлеките из хомута провод.
Снятие и установка полки крепления аккумуляторной батареи

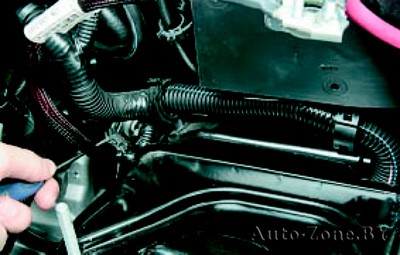

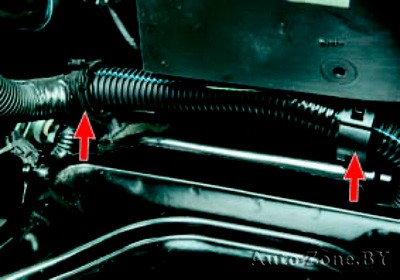

10. Разожмите отверткой замки хомутов и извлеките жгут проводов.
Снятие и установка полки крепления аккумуляторной батареи

11. Отогните прокладку кронштейна аккумуляторной батареи…
Снятие и установка полки крепления аккумуляторной батареи

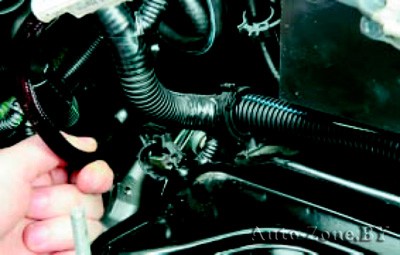

12. …разожмите замок хомута жгута проводов и извлеките жгут проводов из хомута.
Снятие и установка полки крепления аккумуляторной батареи

13. Снимите прокладку кронштейна аккумуляторной батареи.
Снятие и установка полки крепления аккумуляторной батареи

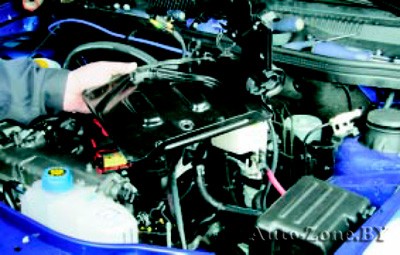

14. Снимите полку крепления аккумуляторной батареи.

15. Установите детали в порядке, обратном снятию.
